OKI MC780 [6/78] Замятие бумаги внутри устройства
![OKI MC780 [6/78] Замятие бумаги внутри устройства](/views2/1073921/page6/bg6.png)

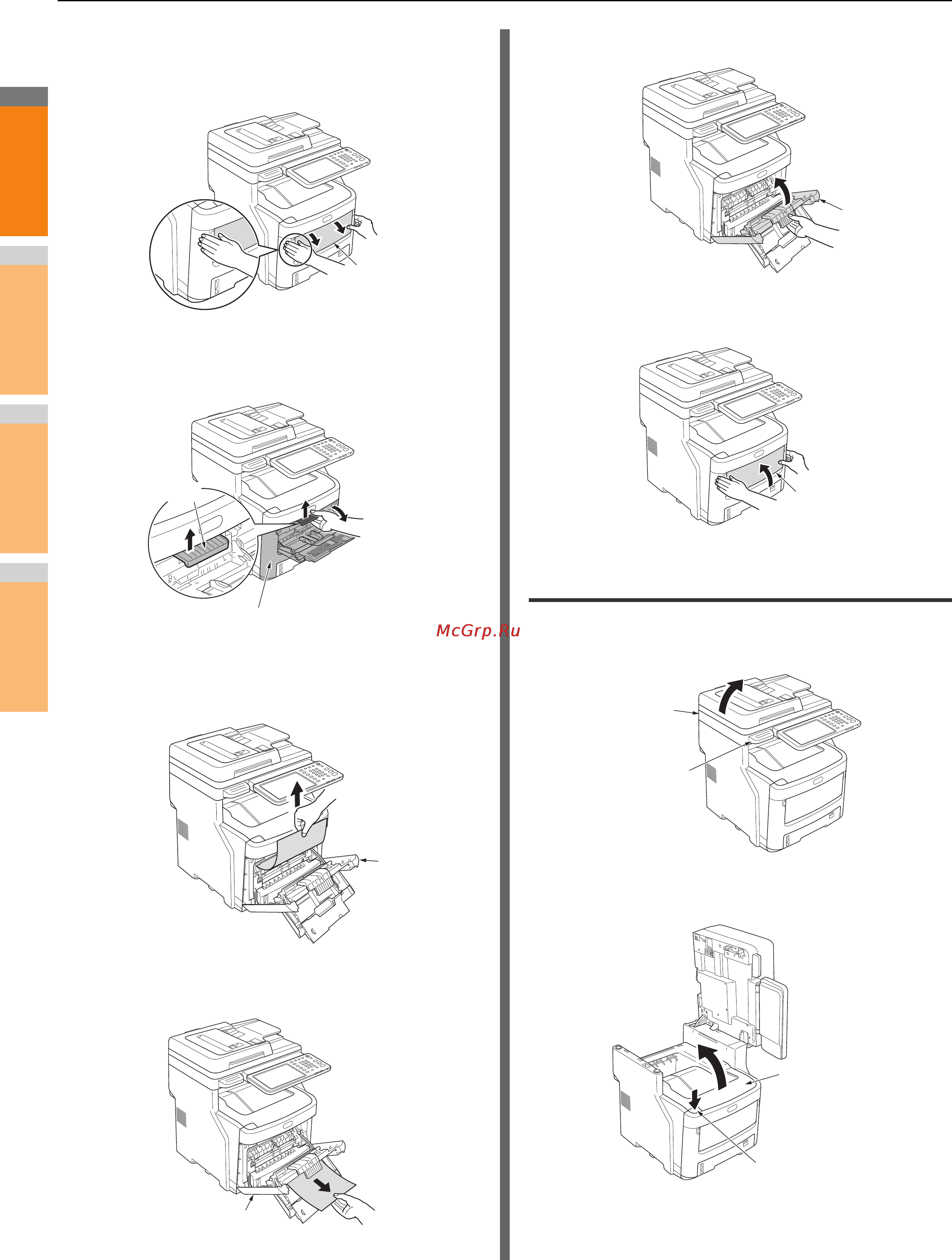

Замятие бумаги
- 6 -
2
1
3
4
5
6
7
4
Если универсальный лоток (MPT) закрыт,
удерживайте данный лоток за обе
стороны и расположите перед собой.
5
Потяните центральный рычаг вверх и
откройте переднюю крышку.
6
Медленно потяните бумагу и извлеките ее.
• Подача бумаги выполняется из лотка 1 или лотка 2/
3/4 (дополнительно)
• Подача бумаги выполняется из универсального
лотка (MPT)
7
Закройте переднюю крышку.
8
Если универсальный лоток (MPT) не
используется, закройте данный лоток.
Замятие бумаги внутри устройства
1
Возьмитесь за ручку и поднимите
сканер.
2
Нажмите кнопку открытия верхней
крышки и откройте верхнюю крышку.
Универсальный
лоток (MPT)
Передняя крышка
Рычаг
Передняя
крышка
Передняя крышка
Передняя
крышка
Универсальный
лоток (MPT)
Сканер
Ручка
Верхняя
крышка
Кнопка открытия
верхней крышки
