Замятие бумаги
- 8 -
2
1
3
4
5
6
7

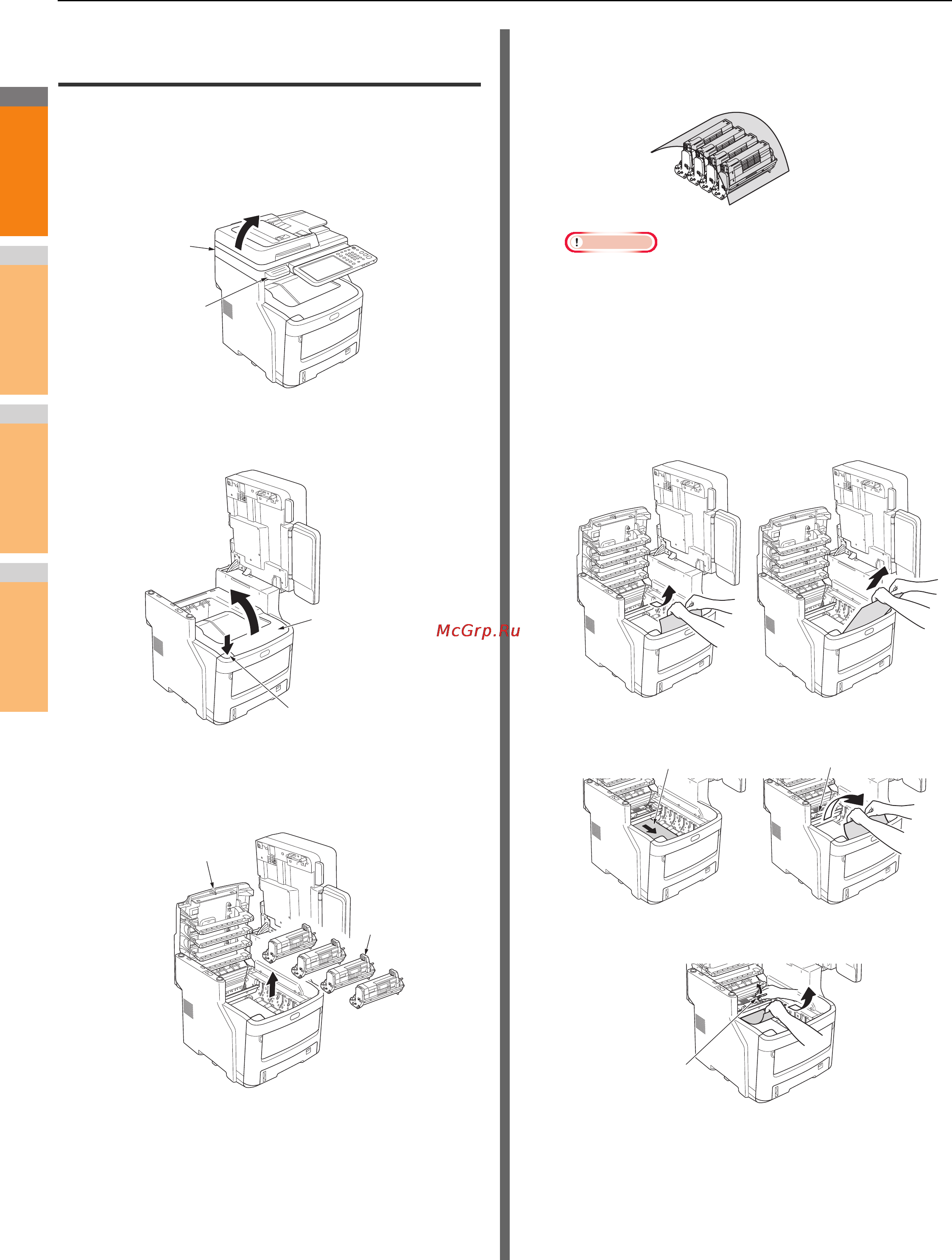

После извлечения замятой бумаги
отображается сообщение об ошибке
Извлеките оставшуюся бумагу, выполнив следующие
действия.
1
Возьмитесь за ручку и поднимите
сканер.
2
Нажмите кнопку открытие верхней
крышки и откройте верхнюю крышку.
3
Извлеките четырех картриджа
фотобарабана и поместите их на
плоскую поверхность.
4
Накройте картриджи фотобарабана
бумагой, чтобы предотвратить
воздействие света.
Примечание
• Фотобарабан (зеленый ролик) очень хрупкий.
Обращайтесь с ним осторожно.
• Не подвергайте картриджи фотобарабана прямому
воздействию солнечных лучей и яркого света
(более 1 500 люкс). Не подвергайте его
воздействию комнатного освещения более пяти
минут.
5
Медленно извлеките замятую бумагу.
• Край листа бумаги виден
• Край листа бумаги не виден
• Задний край листа бумаги виден
Сканер
Ручка
Верхняя крышка
Кнопка открытия верхней
крышки
Верхняя крышка
Картриджи
фотобарабана
Бумага Термоблок
Рычаг управления
блокировкой
термоблока (синий)
