Обслуживание
- 67 -
2
1
3
4
5
6
7

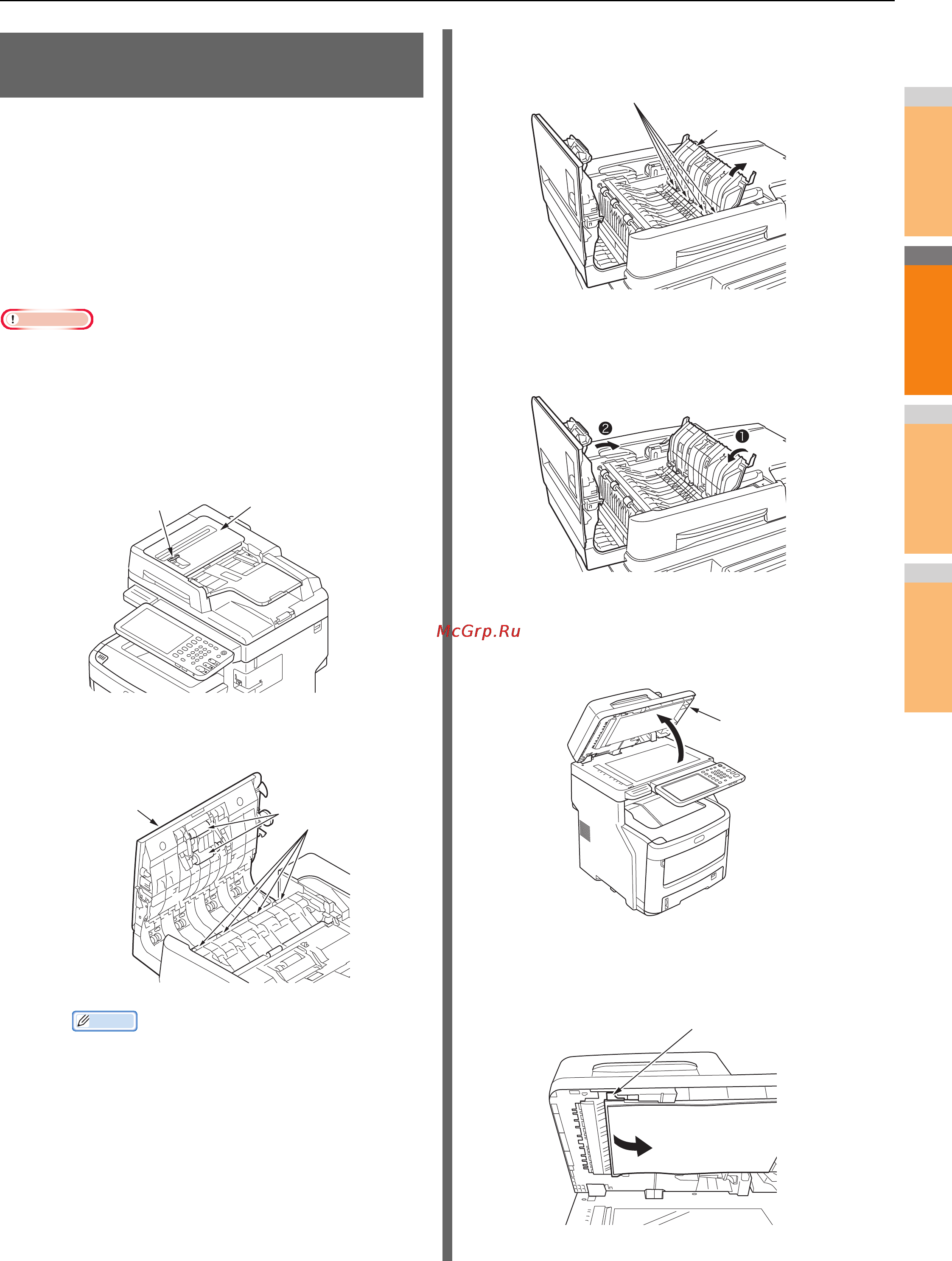

Очистите ролик подачи документов и
ролик удержания документов
Если ролик подачи документов испачкан, на полученных
копиях или отпечатках, а также документах, отправляемых
другим пользователям, могут появиться черные пятна или
полосы. Это также может привести к замятию бумаги.
Если ролик удержания документов испачкан, на
полученных копиях, а также документах, отправляемых
другим пользователям, могут появиться черные пятна или
полосы.
Для поддержания ка
чества печати и обеспечения
бесперебойной работы очищайте один раз в месяц.
Примечание
• Не используйте бензин или растворители краски. Они
могут повредить пластиковые части или краску.
1
Потяните рычаг открытия крышки
устройства RADF, чтобы открыть крышку
устройства RADF.
2
Очистка ролика подачи документов
(1) Очистите ролик мягкой влажной тканью.
Заметка
• Вращайте ролик вручную, чтобы убедиться,
что он очищен полностью. Примите во
внимание, что некоторые ролики вращаются
только в одном направлении.
• В случае сильного загрязнения очистите его с
помощью небольшого количества
нейтрального моющего средства, затем
протрите мягкой влажной тканью.
3
Откройте внутреннюю крышку.
Очистите ролик мягкой влажной тканью.
4
Закройте крышку устройства RADF.
(1) Закройте внутреннюю крышку.
(2) Закройте крышку устройства RADF.
5
Очистите ролик удержания документов.
(1) Откройте крышку держателя
документов.
(2) Потяните рычаг открытия крышки
устройства RADF вниз, чтобы открыть
планшет удержания документов.
Крышка устройства
RADF
Рычаг открытия крышки
устройства RADF
Крышка устройства
RADF
Ролик
Ролик
Внутренняя крышка
Крышка
держателя
документов
Рычаг
