Замятие бумаги
- 7 -
2
1
3
4
5
6
7
3

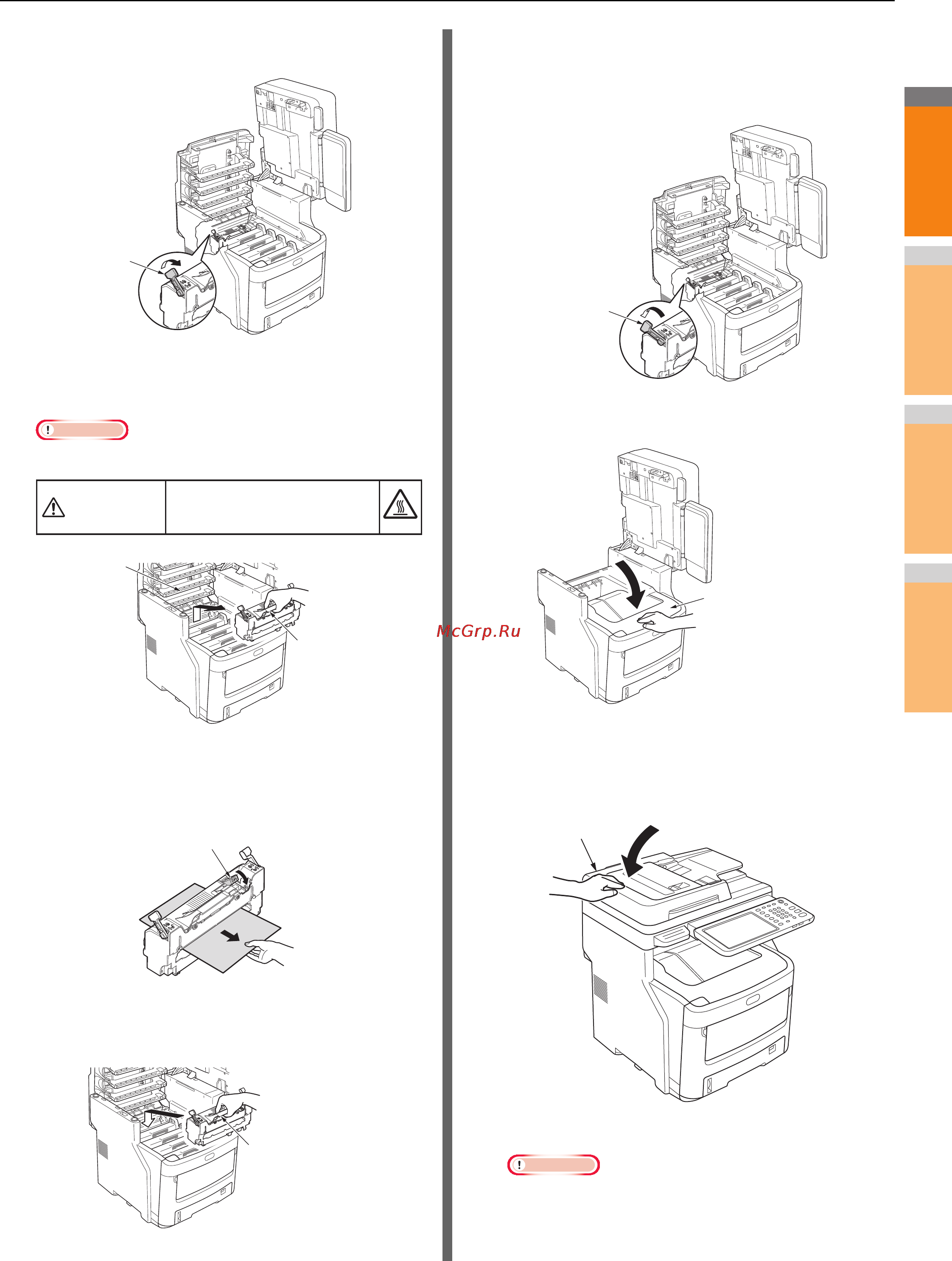

Потяните рычаг управления блокировкой
термоблока (синий) в направлении стрелки.
4
Удерживая термоблок за ручку, аккуратно извлеките
его и поместите на плоскую поверхность.
Примечание
• Убедитесь, что термоблок не нагревает светодиодную головку.
5
Потяните рычаг устранения замятия вниз
и медленно потяните замятую бумагу в
направлении стрелки (на себя).
6
Удерживая термоблок за ручку, аккуратно
установите его обратно в устройство.
7
Нажмите на рычаг управления
блокировкой термоблока (синий) в
направлении назад, чтобы
зафиксировать его на месте.
8
Закройте верхнюю крышку.
9
Верните сканер в исходное положение.
Нажмите на верхнюю часть сканера,
чтобы установить его на место.
Процедура завершена.
Примечание
• После извлечения из термоблока замятой бумаги
распечатайте несколько пустых страниц, так как
тонер может случайно остаться в термоблоке.
Рычаг
управления
блокировкой
термоблока
(синий)
Термоблок может быть чрезвычайно
горячим. Существует опасность
получения ожога.
Предупреждение
Светодиодная
головка
Ручка
Рычаг устранения замятия
Ручка
Рычаг
управления
блокировкой
термоблока
Верхняя крышка
Сканер
