Замятие бумаги
- 12 -
2
1
3
4
5
6
7
4

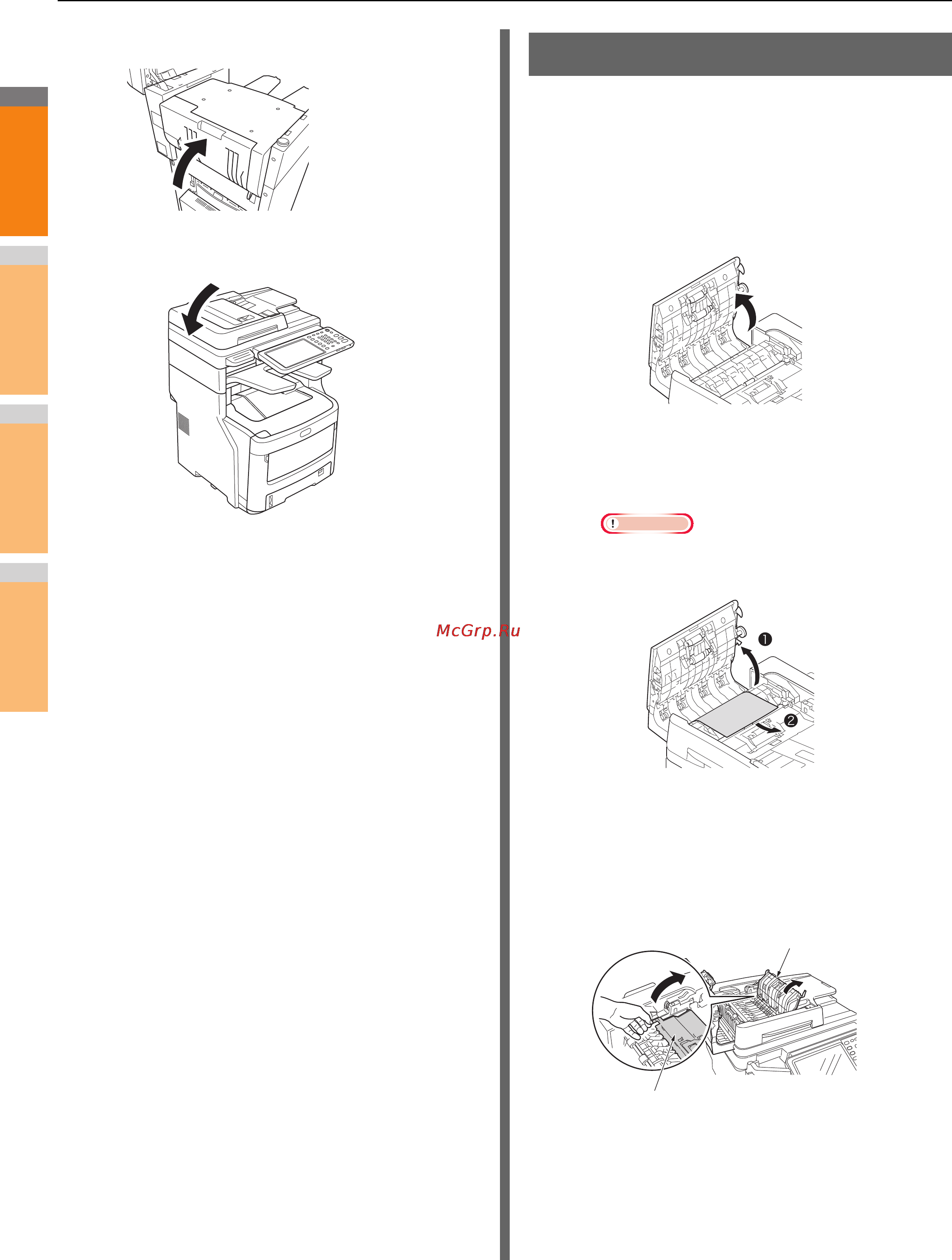

Закройте крышку финишера.
5
Верните сканер в исходное положение.
Замятие документа
Если произошло замятие документа, прозвучит сигнал и на
панели управления отобразится сообщение.
1
Откройте крышку устройства RADF,
чтобы извлечь замятый документ.
(1) Нажмите рычаг открытия крышки
устройства RADF, чтобы открыть
крышку.
(2) Извлеките замятый документ. Если не
удается извлечь замятый документ,
перейдите к шагу 2.
Примечание
• Не прилагайте усилие, чтобы извлечь
документ.
(3) Если документ извлечен, перейдите к
шагу 3.
2
Откройте внутреннюю крышку, чтобы
извлечь замятый документ.
(1) Откройте внутреннюю финишера.
Внутренняя крышка
Внутренняя крышка
