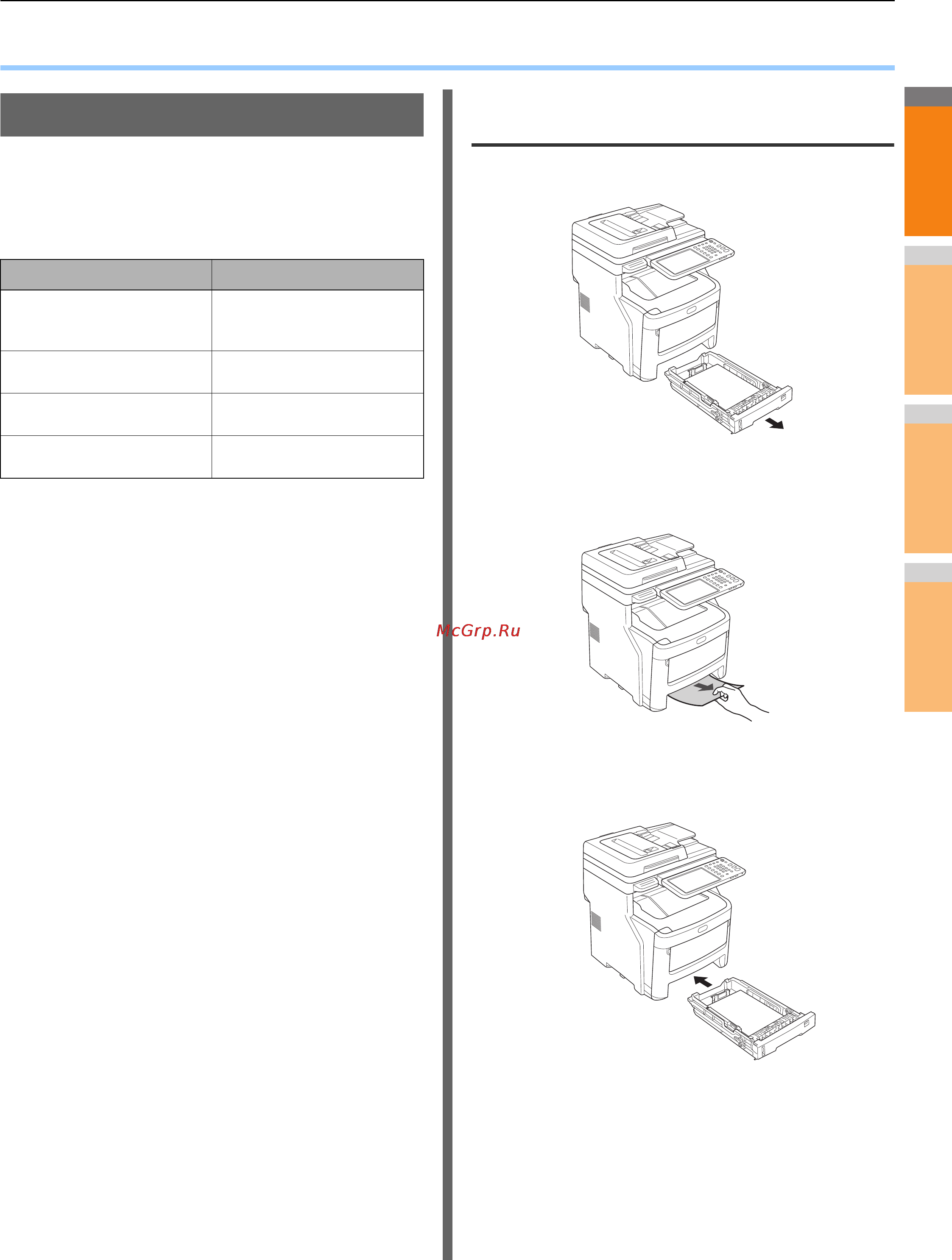

Замятие бумаги
- 5 -
● Замятие бумаги
Замятие бумаги
Если во время печати происходит замятие бумаги, звучит
сигнал и на экране отображается следующее сообщение:
«Произошло замятие бумаги. Откройте указанную
индикатором крышку и устраните замятие.» Чтобы
удалить замятую бумагу, следуйте инструкциям в
приведенной ниже таблице.
Замятие бумаги в лотке 1,
универсальном лотке (MPT)
1
Извлеките лоток для бумаги из лотка 1.
2
Удалите замятую бумагу.
Если замятая бумага не видна, не выполняйте
никаких действий и перейдите к шагу 3.
3
Установите лоток для бумаги обратно.
Если замятую бумагу удалось извлечь в шаге 2,
процедура завершена.
Сведения об ошибке Страница с информацией
Замятие бумаги в лотке 1
или универсальном лотке
(MPT)
P. 5
Замятие бумаги в
устройстве
P. 6
Замятие бумаги с обеих
сторон блока принтера
P. 9
Замятие бумаги в лотке 2, 3
или 4 (дополнительно)
P. 1 0
