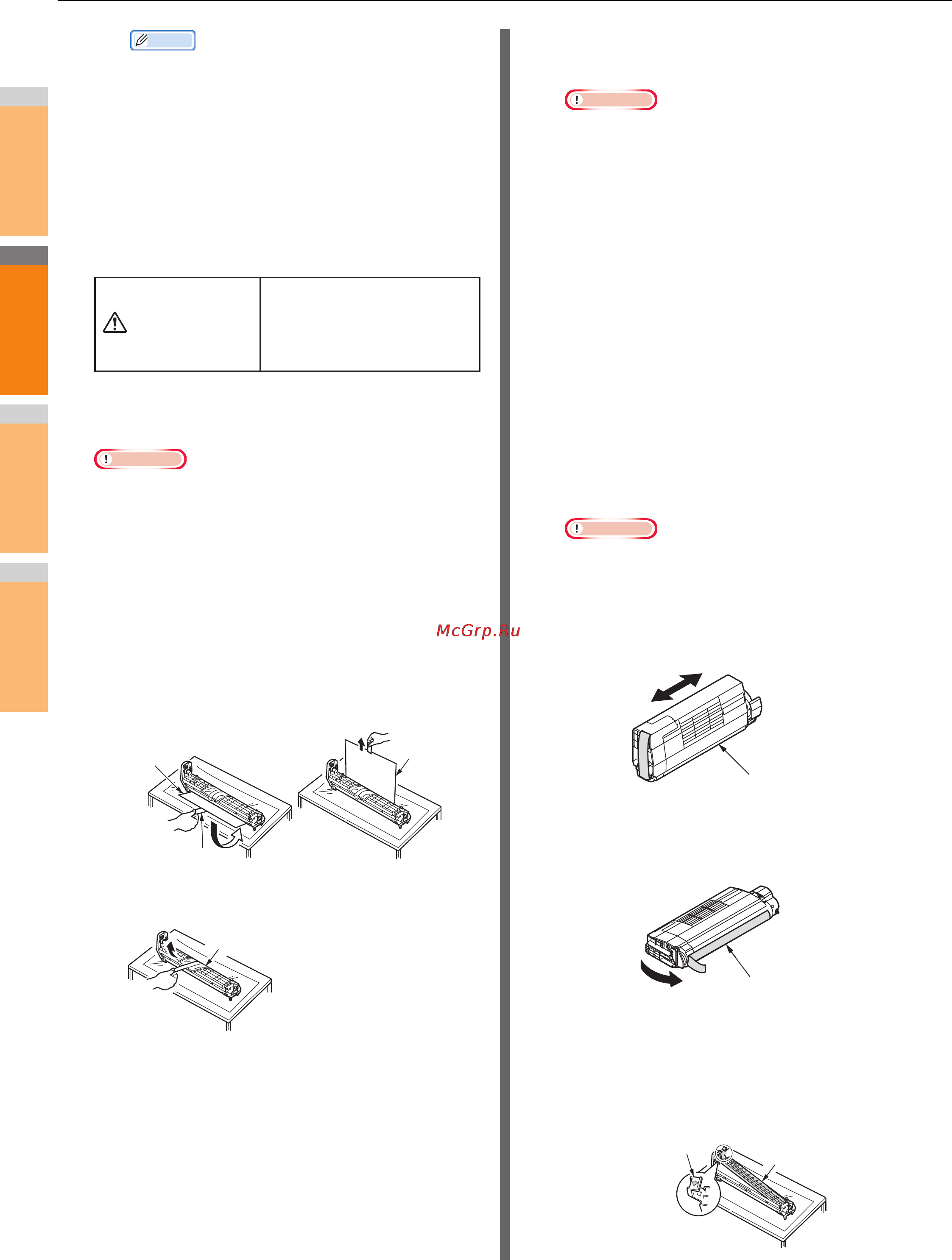

Замена расходных материалов / комплектов для обслуживания
- 58 -
2
1
3
4
5
6
7
Заметка
• Для получения дополнительных сведений о
возврате использованных картриджей
фотобарабана см. «Сбор использованных
расходных материалов» в разделе
гарантийной поддержки покупателей /
обслуживания продукта / гарантии на продукт.
Если вы предпочитаете не возвращать
использованные картриджи фотобарабана,
поместите их в пластиковый пакет и
утилизируйте в соответствии с местными
правилами.
4
Подготовьте новый картридж
фотобарабана.
Примечание
• Не наклоняйте фотобарабан. Тонер может
рассыпаться.
• Фотобарабан (зеленый ролик) очень хрупкий.
Обращайтесь с ним осторожно.
• Не подвергайте картридж фотобарабана прямому
воздействию солнечных лучей и яркого света
(более 1500 люкс). Не подвергайте его воздействию
комнатного освещения более 5 минут.
(1) Поместите картридж фотобарабана на
газету.
(2) Удалите ленту, наклеенную на
защитный лист, в направлении стрелки.
(3) Удалите влагопоглотитель (осушитель).
5
Установите в картридж фотобарабана
новый тонер.
Примечание
• Несмотря на то, что возможна повторная установка
текущего используемого тонер-картриджа, по
следующим причинам рекомендуется использовать
новый тонер-картридж.
- Если с момента открытия тонер-картриджа
прошло более года, качество печати может
снизиться.
- Новые картриджи фотобарабана пусты. После
установки тонер-картриджа новый
фотобарабан будет наполнен тонером из
данного тонер-картриджа. Поэтому в случае
установки тонер-картриджа с малым
количеством тонера сразу может отобразиться
сообщение [
Нет тонера
].
- При повторной установке текущего
используемого тонер-картриджа индикатор
количества оставшегося тонера будет
неточным.
(1) Извлеките новый тонер-картридж из
упаковки.
Примечание
• Проверьте правильность цвета нового тонер-
картриджа.
(2) Аккуратно встряхните его несколько раз
в направлении вверх/вниз и из стороны
в сторону.
(3) Расположите тонер-картридж
горизонтально и аккуратно снимите
ленту.
(4) Убедитесь, что цвет наклейки тонер-
картриджа соответствует цвету
наклейки картриджа фотобарабана.
(5) Снимите крышку тонера с картриджа
фотобарабана.
Не бросайте использованный
фотобарабан или тонер-картридж в
огонь. Тонер может взорваться, что
приведет к ожогам.
Предупреждение
Защитный
лист
Лента
Защитны
й лист
Осушитель
Тонер-картридж
Лента
Выступ
Крышка тонера
