Замена расходных материалов / комплектов для обслуживания
- 59 -
2
1
3
4
5
6
7

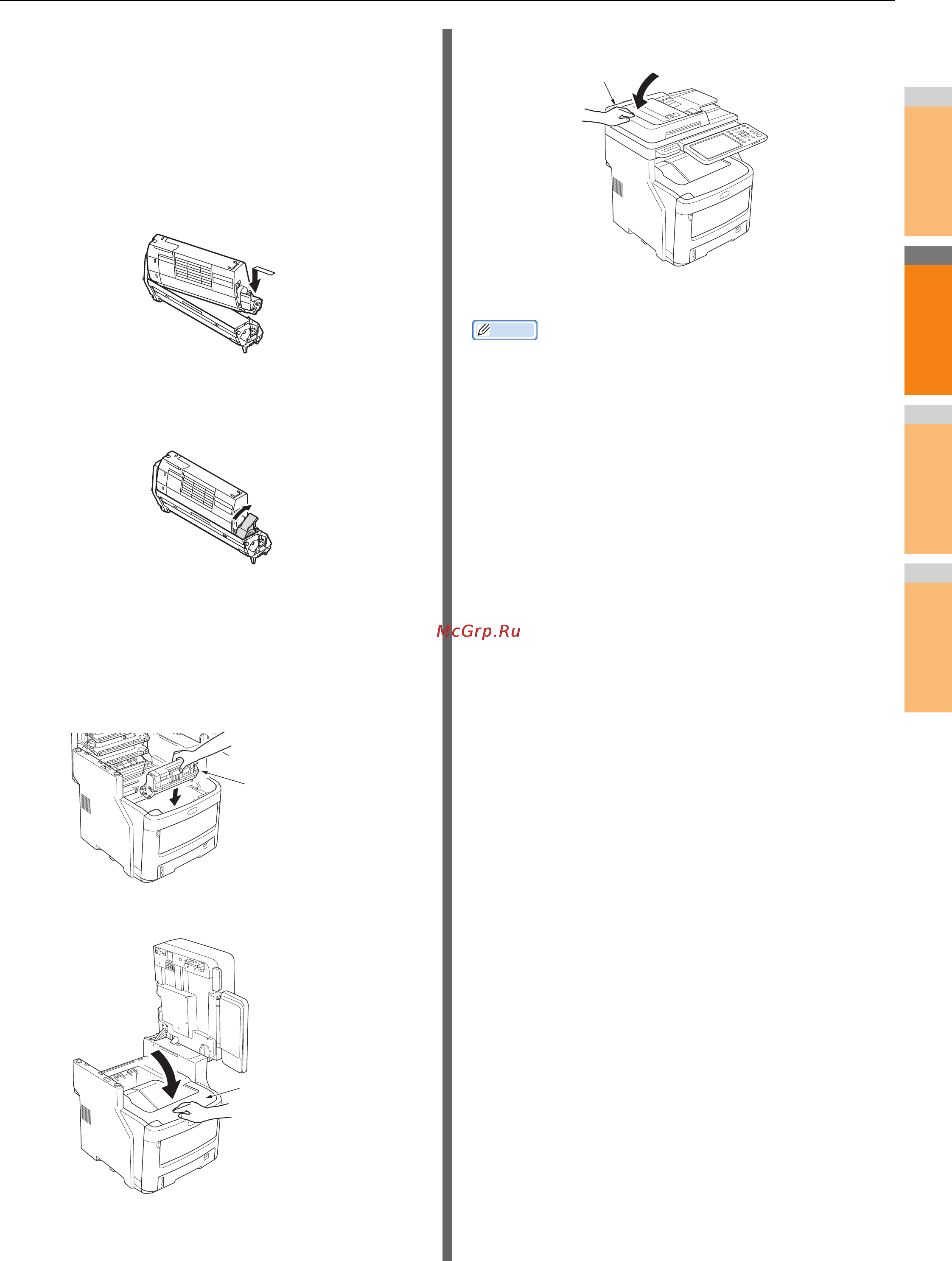

(6) Поверните картридж таким образом,
чтобы поверхность, с которой снимается
лента, была направлена вниз.
Выровняйте отверстие с левой стороны
тонер-картриджа с упором
фотобарабана.
(7) Нажмите на правую сторону тонер-
картриджа, чтобы надежно установить
его на место.
(8) Поворачивайте синий рычаг на тонер-
картридже в направлении стрелки, пока
он не остановится.
6
Установите картридж фотобарабана.
(1) Убедитесь, что цвет наклейки картриджа
фотобарабана соответствует цвету
наклейки устройства.
(2) Аккуратно установите картридж
фотобарабана.
7
Закройте верхнюю крышку.
8
Верните сканер в исходное положение.
Заметка
• В случае самостоятельной утилизации использованных
картриджей фотобарабана поместите их в пластиковый
пакет и утилизируйте в соответствии с местными
правилами.
Картридж
фотобарабана
Верхняя крышка
Сканер
