Замятие бумаги
- 9 -
2
1
3
4
5
6
7
6

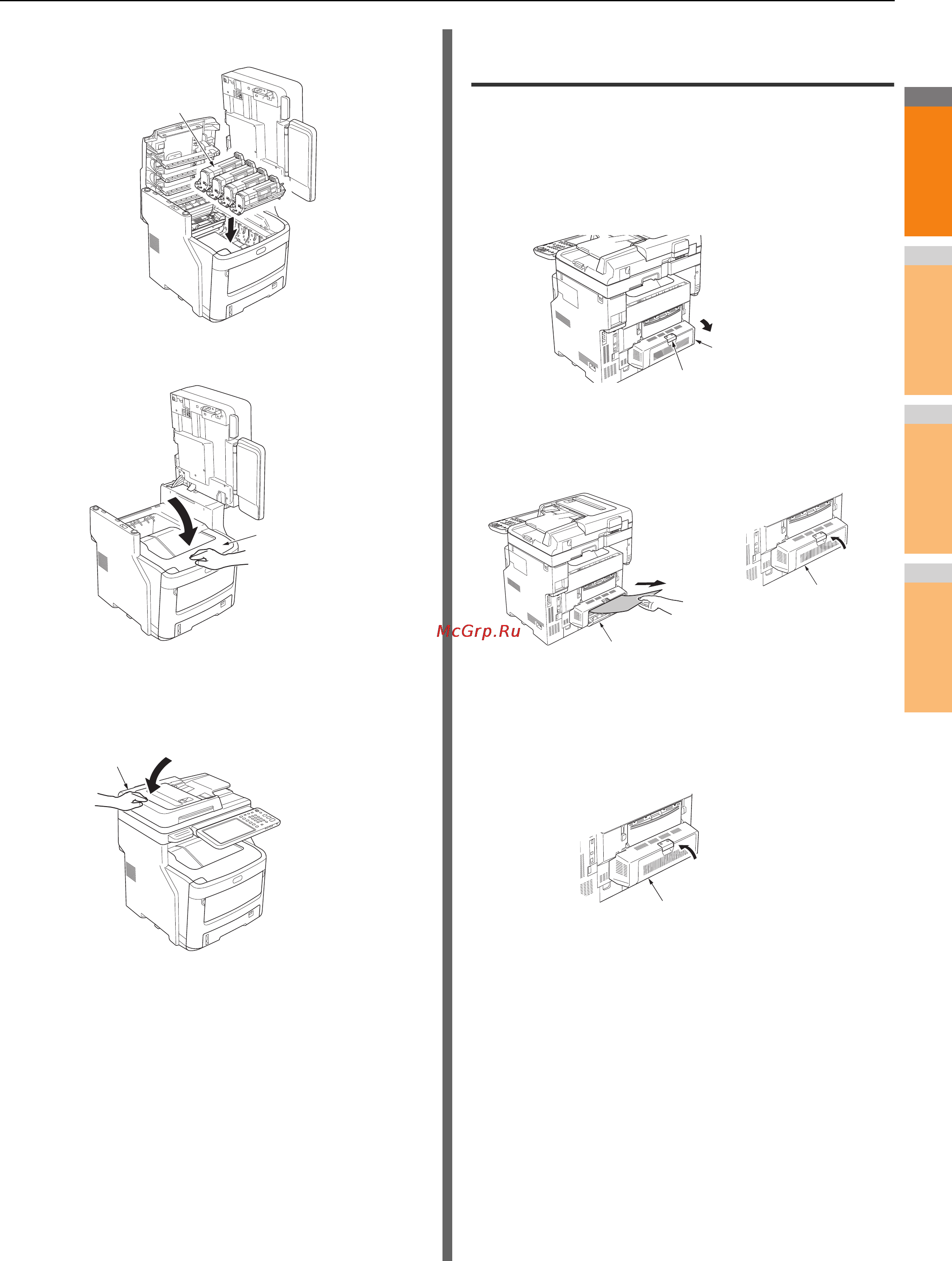

Замените картриджи фотобарабана.
7
Закройте верхнюю крышку.
8
Верните сканер в исходное положение.
Нажмите на верхнюю часть сканера,
чтобы установить его на место.
Процедура завершена.
Замятие бумаги с обеих сторон блока
принтера
Возле блока дуплекса произошло замятие бумаги.
1
Нажмите на рычаг устранения замятия
блока дуплекса, расположенный на
задней панели устройства, и откройте
крышку блока дуплекса.
2
Извлеките замятую бумагу.
Если замятая бумага не видна, не выполняйте
никаких действий и перейдите к шагу 3.
3
Закройте крышку блока дуплекса.
Если замятую бумагу удалось удалить при
выполнении шага 2, процедура завершена.
Если в ходе шага 2 замятая бумага не была видна,
устройство должно извлечь ее автоматически.
Картриджи
фотобарабана
Верхняя крышка
Сканер
Крышка блока дуплекса
Рычаг устранения замятия
Крышка блока дуплекса
Крышка блока
дуплекса
Крышка блока дуплекса
