99
4
d

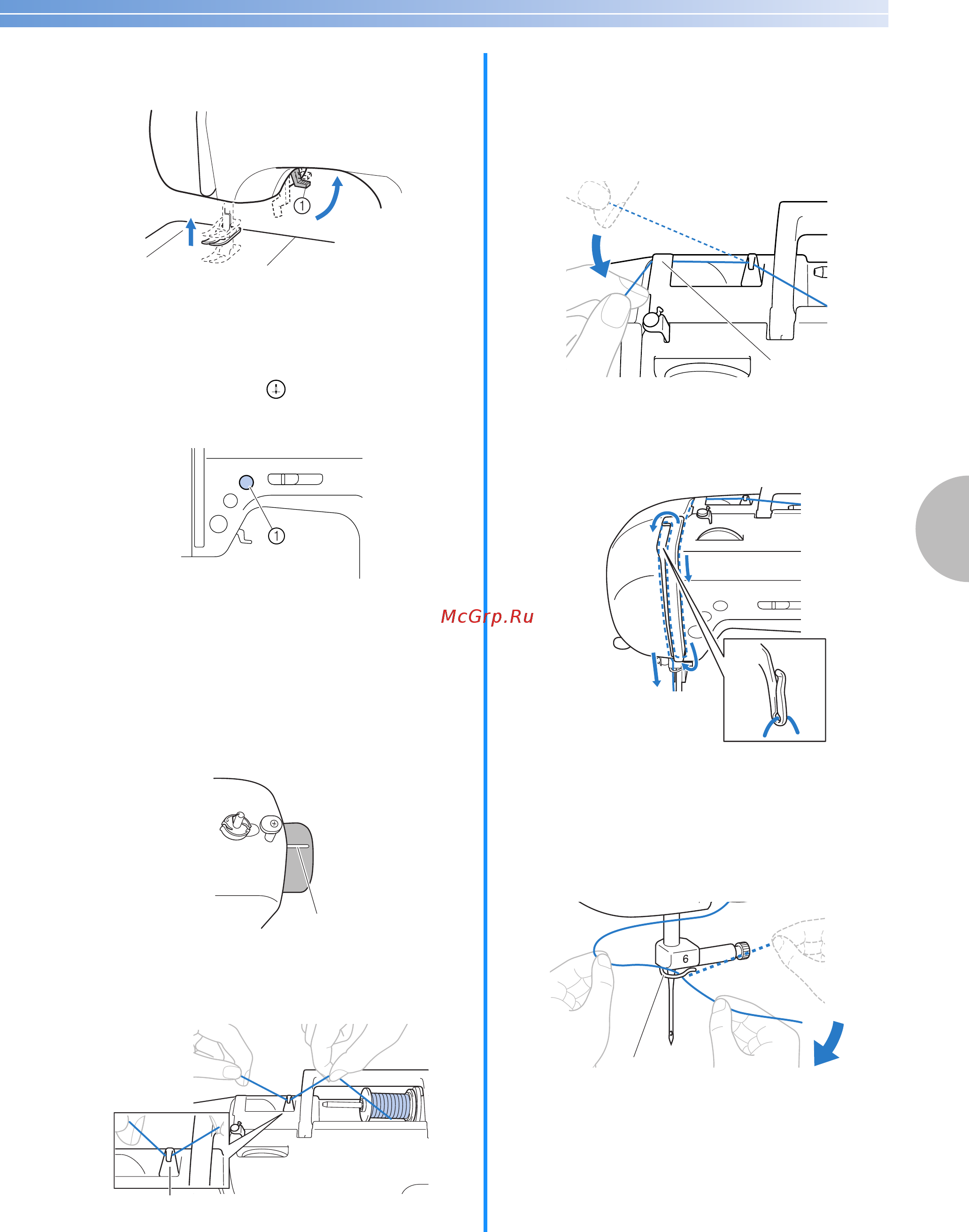

Поднимите прижимную лапку с
помощью рычага прижимной лапки.
a Рычаг прижимной лапки
• Если прижимная лапка не поднята,
правильная заправка нити в швейную
машину невозможна.
e
Нажмите кнопку (Позиционирование
иглы) один или два раза, чтобы
поднять иглу.
a Кнопка позиционирования иглы
• Если игла не поднята надлежащим образом,
заправка нити невозможна. Проверьте, что
метка на маховике находится сверху (как
показано на рисунке ниже). Если маховик
находится в другом положении, перед
продолжением операции необходимо
нажать кнопку позиционирования иглы,
чтобы поднять иглу.
a Метка на маховике
f
Придерживая катушку правой рукой,
вытяните нить левой рукой и
проведите ее под нитенаправителем.
a Нитенаправитель
g
Проведите нить под крышкой
нитенаправителя в направлении сзади
вперед.
Правой рукой удерживайте нить так,
чтобы вытянутая часть нити не
ослабла, а левой рукой протяните нить
под пластиной нитенаправителя.
a Крышка нитенаправителя
h
Заправьте нить в машину, проведя нить
по шаблону, обозначенному номером
на швейной машине.
i
Проведите нить за нитенаправителем
игловодителя.
Нить можно легко провести за
нитенаправителем игловодителя,
придерживая нить левой рукой и продев
нить в нитенаправитель справа налево.
a Нитенаправитель игловодителя
j
Далее заправьте нить в иглу, используя
нитевдеватель. Продолжите
выполнение операции с пункта
l
раздела “Заправка верхней нити” (с.
23).
a
1
a
a
