105
4
c

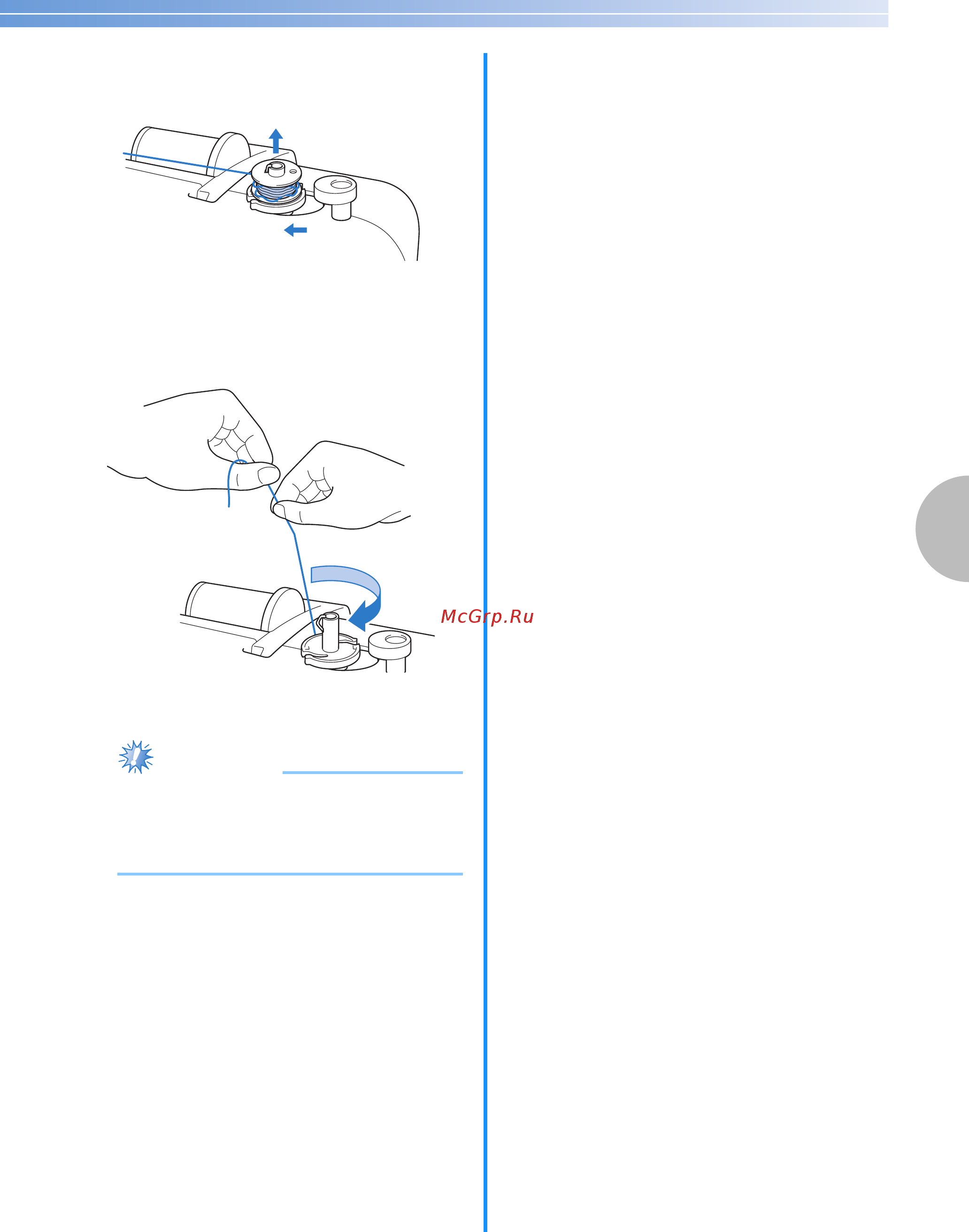

Сдвиньте вал устройства намотки
шпульки влево и после этого снимите с
него шпульку.
d
Держа конец нити левой рукой, правой
рукой размотайте нить по часовой
стрелке рядом со шпулькой, как
показано ниже.
e
Намотайте шпульку заново.
Примечание
● Убедитесь, что нить правильно
проходит под натяжным диском
нитенаправителя для намотки шпульки
(с. 16).
