103
4
q
Установите крышку игольной пластины
согласно инструкциям в пунктах
i
раздела “Очистка челночного
устройства” (с. 96).
r
Установите иглу, предварительно
проверив ее состояние.
Если игла в плохом состоянии (например,
она погнута), необходимо установить
новую иглу.
• См. раздел “Проверка иглы” (с. 31) и
раздел “Замена иглы” (с. 31).
Примечание
● После выполнения этой операции
выполните процедуру, описанную в
разделе "Проверка работы машины",
чтобы убедиться в правильной работе
машины.
Напоминание
● Поскольку при застревании материала в
машине игла могла быть повреждена,
рекомендуется заменить ее на новую.
■ Проверка работы машины
Если игольная пластина снималась с
машины, проверьте работу машины, чтобы
убедиться, что установка выполнена
правильно.
a
Включите машину
b
Выберите .
Примечание
● На этом этапе не устанавливайте
прижимную лапку и нить.
c

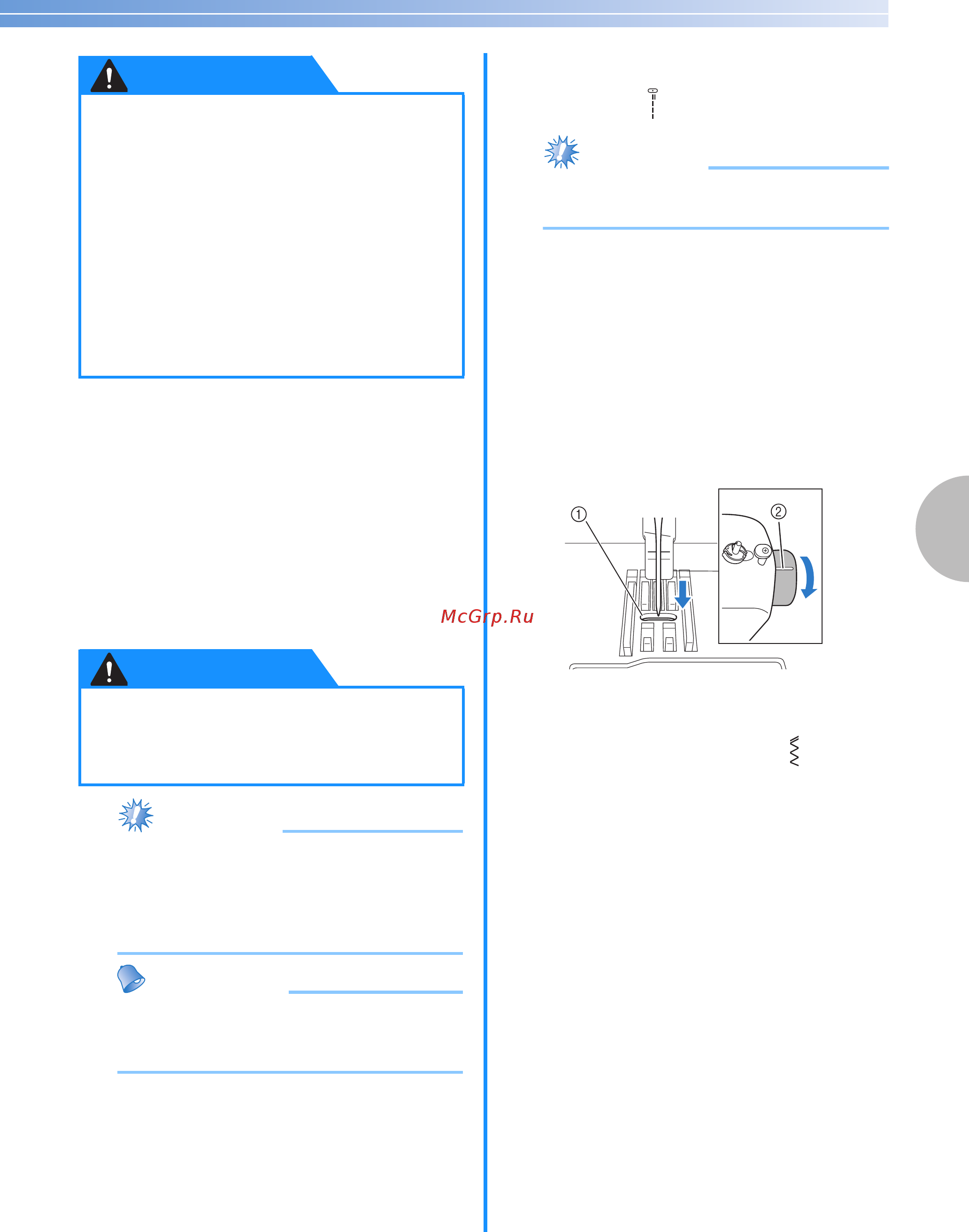

Медленно поверните маховик на себя
(против часовой стрелки) и, посмотрев
на иглу со всех сторон, убедитесь, что
игла опускается в центр отверстия в
игольной пластине.
Если игла касается игольной пластины,
снимите игольную пластину и затем снова
установите ее, начиная с пункта
m в
разделе “Извлечение материала из
машины” (с. 102).
a Отверстие в игольной пластине
b Маховик
d
Выберите строчку "зигзаг" . Теперь
увеличьте длину стежка и ширину
строчки до максимальных значений.
• Инструкции по изменению настроек см. в
разделе “Настройка длины стежка и
ширины строчки” (с. 42).
e
Медленно поверните маховик на себя
(против часовой стрелки) и убедитесь,
что игловодитель и гребенки
транспортера работают правильно.
Если игла или гребенки транспортера
касаются игольной пластины, машина
может работать неправильно, поэтому
обратитесь в ближайший авторизованный
сервисный центр.
f
Выключите машину и установите
шпульку и прижимную лапку.
• См. раздел “Установка шпульки” (с. 18)
и раздел “Замена прижимной лапки” (с.
33).
● Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XE7560-001) можно
приобрести
в ближайшем
авторизованном сервисном центре.
● Убедитесь, что шпульный колпачок
вставлен правильно, так как в
противном случае игла может
сломаться.
● Запрещается использовать погнутые
иглы. Погнутая игла легко может
сломаться, что может привести к
травме.
ОСТОРОЖНО!
ОСТОРОЖНО!
