93
4
Строчка
спираль
N45 45
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N464639
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N474740
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N48
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N49 48 41
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N50 49 42
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N51
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
1,6
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N52 50 43 36
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N53
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N54
Для украшения и т. п.
5,0
(3/16)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N55
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N56 51
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
1,6
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки
N57 52
Для украшения и т. п.
7,0
(1/4)
0,0–7,0
(0–1/4)
1,4
(1/16)
0,2–4,0
(1/64–3/16)
Нет Нет
Закреп.стежки

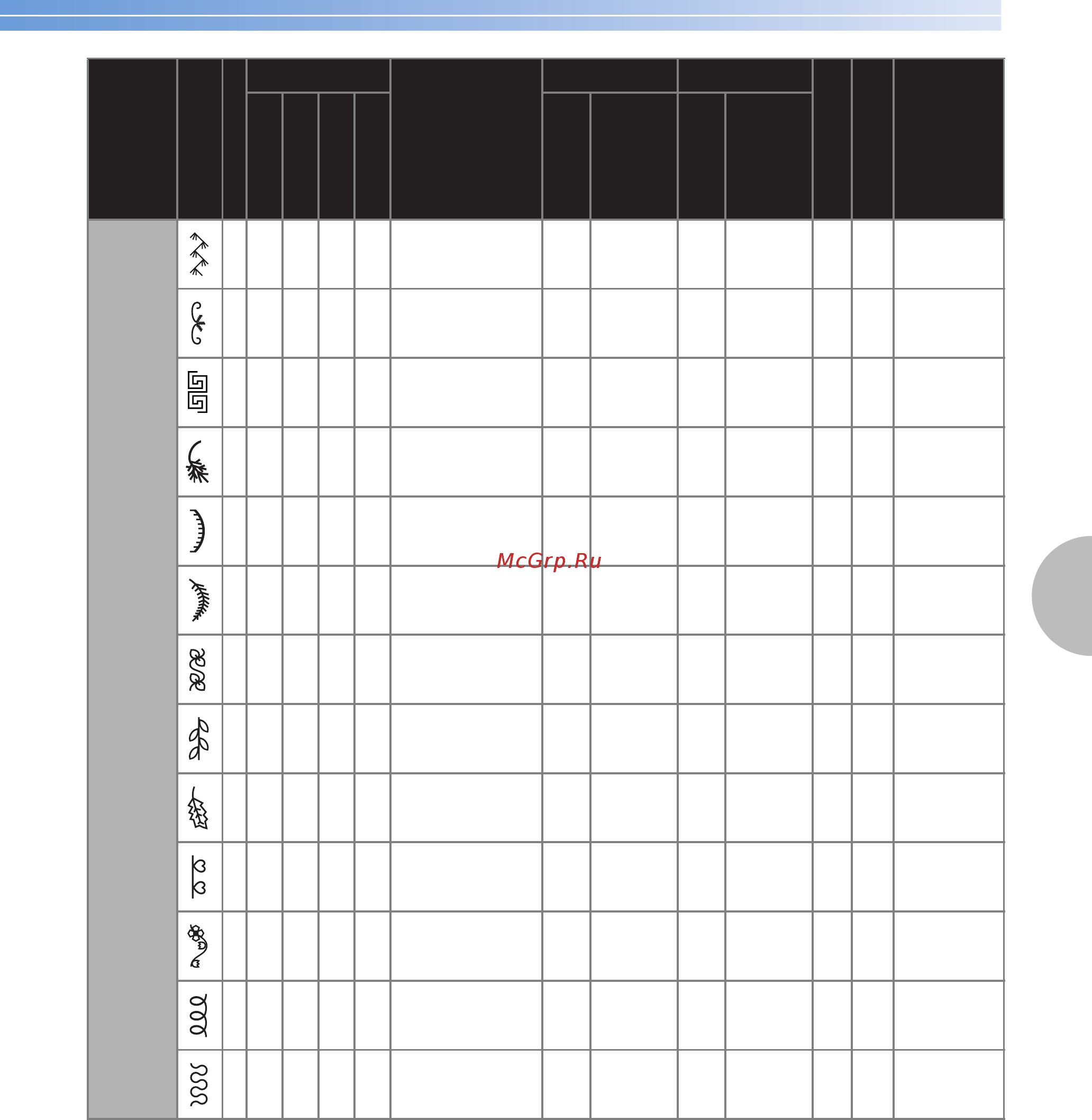

Название
строчки
Рисунок
Прижимная лапка
№ рисунка
Применение
Ширина строчки
[мм (дюйм)]
Длина стежка
[мм (дюйм)]
Двойная игла
Шагающая лапка
Обратные/
Закрепляющие
стежки
Модель с 70 строчками
Модель с 60 строчками
Модель с 50 строчками
Модель с 40 строчками
Авт.
режим
Ручн.режим
Авт.
режим
Ручн.режим
