12

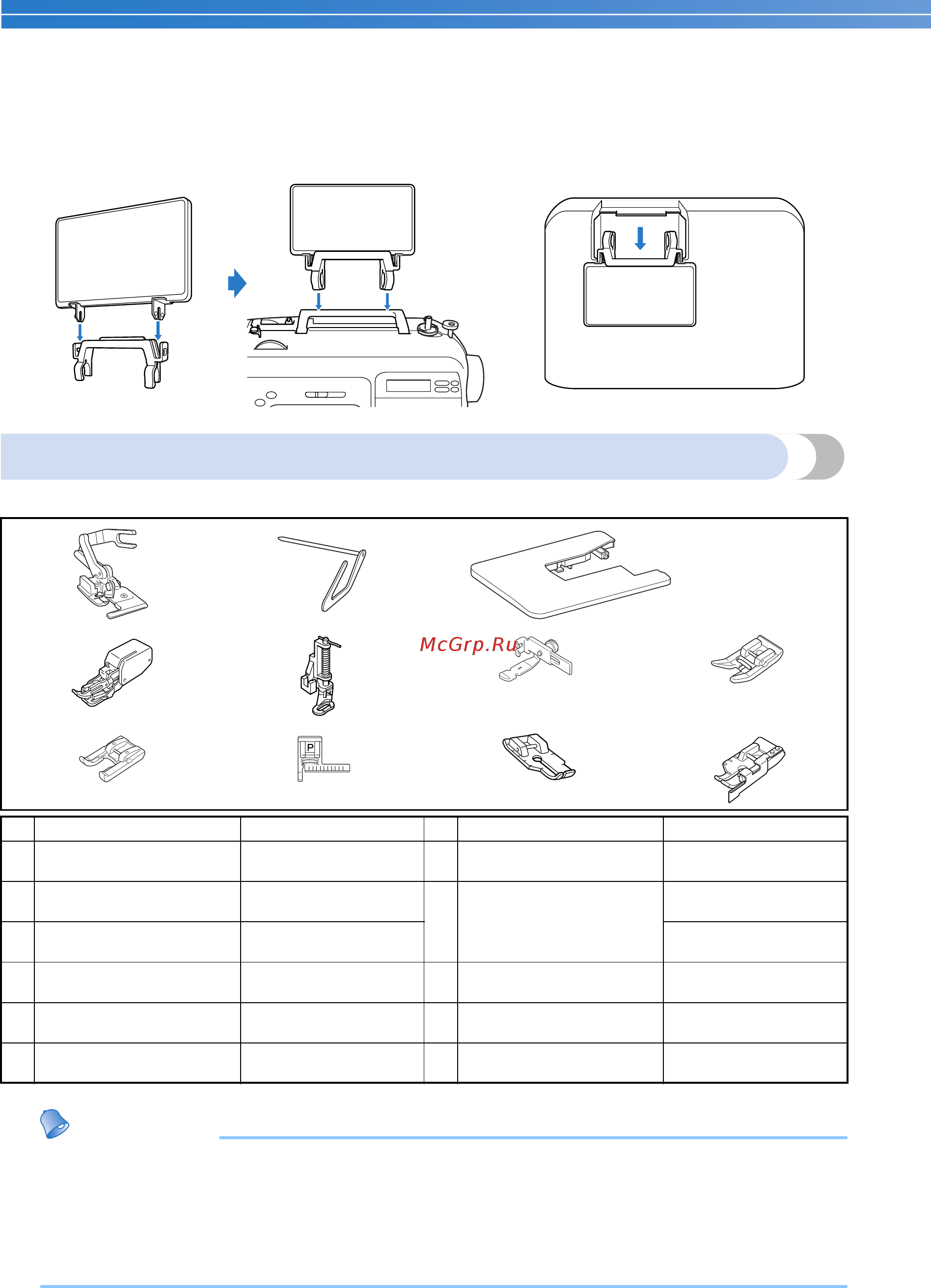

■ Закрепление справочной таблицы (если имеется в комплекте поставки)
В справочной таблице приведены строчки и соответствующие им номера. Под номером строчки стоит
буква (A, G, J, N или R), соответствующая прижимной лапке, которую следует использовать. Закрепите
справочную таблицу на держателе для справочной таблице и затем закрепите держатель на ручке
швейной машины как показано на рисунке ниже.
Дополнительные принадлежности
Данные принадлежности являются дополнительными и приобретаются отдельно.
Напоминание
● Приобрести дополнительные принадлежности или детали можно у ближайшего официального
дилера Brother.
● Все спецификации соответствуют фактическим на момент издания руководства. Коды изделий
(номера по каталогу) могут быть изменены без предварительного уведомления.
● Полный список дополнительных принадлежностей, имеющихся для данной швейной машины,
можно получить у дилера Brother.
1. 2. 3.
4. 5. 6. 7.
8. 9.
10.
11.
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1 Боковой нож
F054
(XC3879-152)
7 Скользящая лапка
F007N
(XC1949-052)
2
Направляющая для
выстегивания
F016N
(XC2215-052)
8 Лапка с открытым мыском
F060
(XE1094-101)
3 Столик
WT8
(XE2472-001)
F027N
(XC1964-052)
4 Шагающая лапка
F033N
(XC2214-052)
9 Направляющая лапка "P"
F035N
(XC1969-052)
5 Стегальная лапка
F005N
(XC1948-052)
10
Стегальная лапка 1/4
дюйма
F001N
(XC1944-052)
6
Регулируемая лапка для
вшивания молнии/канта
F036N
(XC1970-052)
11
Стегальная лапка 1/4
дюйма с направляющей
F057
(XC7416-252)
