ОСНОВНЫЕ СТРОЧКИ ————————————————————————————————————————————————————————————————————————
—
72
Значения, приведенные в колонке "Авт. режим", устанавливаются при выборе данной строчки. Параметр можно
настроить, выбрав для него любое значение из диапазона, указанного в колонке "Ручн. режим".

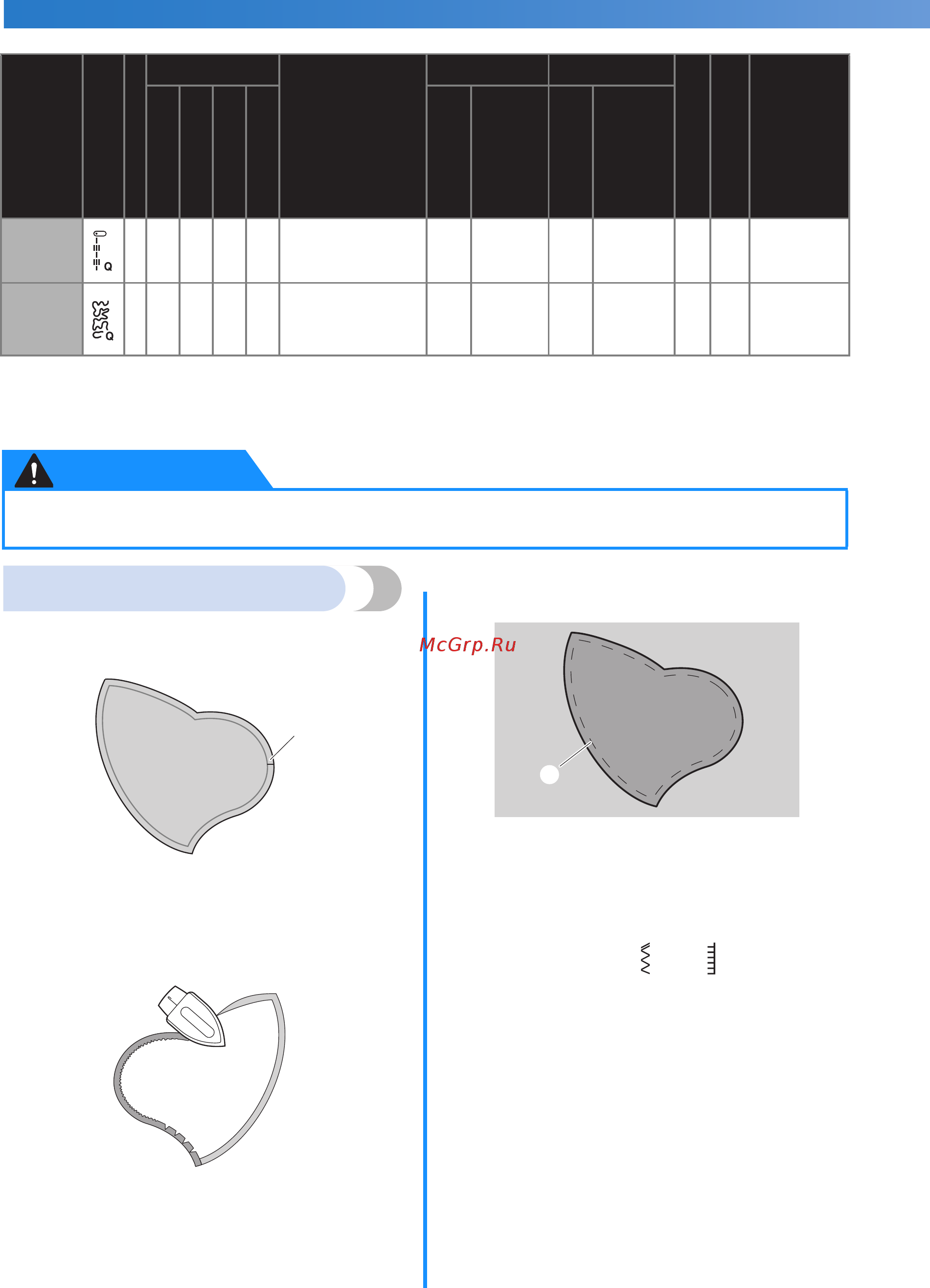

Пришивание аппликаций
a
Вырежьте аппликацию с припуском на шов
35 мм (1/83/16 дюйма).
a Припуск на шов
b
Положите на обратную сторону аппликации
шаблон, изготовленный из толстой бумаги,
подогните припуск на шов и заутюжьте его.
c
Переверните аппликацию и приметайте,
приклейте или прикрепите булавками к
материалу.
a Наметочная строчка
d
Включите машину.
e
С помощью ручки выбора строчки
выберите строчку или .
f
Установите лапку для строчки "зигзаг" "J".
• Подробнее см. раздел “Замена
прижимной лапки” (с. 33).
Имитация
ручного
выстегивания
J17171616
Выстегивание прямой
строчкой с имитацией
под ручной шов
0,0
(0)
0,0–7,0
(0–1/4)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
Стегальная
строчка
(для
придания
фактуры)
J21211717
Фоновая стегальная
строчка (придание
фактуры)
7,0
(1/4)
1,0–7,0
(1/16–1/4)
1,6
(1/16)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
●
Перед заменой прижимной лапки не забудьте выключить машину. Иначе при случайном нажатии какой
нибудь кнопки машина может прийти в действие и причинить травму.
Название
строчки
Рисунок
Прижимная лапка
№ рисунка
Применение
Ширина строчки
[мм (дюйм)]
Длина стежка
[мм (дюйм)]
Двойная игла
Шагающая лапка
Обратные/
Закрепляющие
стежки
Модель с 70 строчками
Модель с 60 строчками
Модель с 50 строчками
Модель с 40 строчками
Авт.
режим
Ручн.режим
Авт.
режим
Ручн.режим
*
1
Не применяйте обратные стежки.
ОСТОРОЖНО!
a
a
