ПРИЛОЖЕНИЕ
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
90
Краеобметоч
ная строчка
G07070707
Обметывание краев
на тонком или
среднем материале
3,5
(1/8)
2,5–5,0
(3/32–3/16)
2,0
(1/16)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
G08080808
Обметывание краев
на толстом материале
5,0
(3/16)
2,5–5,0
(3/32–3/16)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
G09 09 09 09
Против осыпания
краев на толстом и
легко осыпающемся
материале
5,0
(3/16)
3,5–5,0
(1/8–3/16)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
J10101010
Обметывание краев
на эластичном
материале
5,0
(3/16)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,5–4,0
(1/32–3/16)
Да
(J)
Нет
Закреп.стежки
Потайная
подшивочная
строчка
R11111111
Потайное
подшивание на
материале средней
плотности
0
(0)
–3 – 3
2,0
(1/16)
1,0–3,5
(1/16–1/8)
Нет Нет
Закреп.стежки
R12121212
Потайное
подшивание на
эластичном
материале
0
(0)
–3 – 3
2,0
(1/16)
1,0–3,5
(1/16–1/8)
Нет Нет
Закреп.стежки
Строчка для
пришивания
аппликаций
J13131313
Пришивание
аппликаций
3,5
(1/8)
2,5–7,0
(3/32–1/4)
2,5
(3/32)
1,6–4,0
(1/16–3/16)
Да
(J)
Нет
Закреп.стежки
Строчка
ракушка
J14141414
Строчкаракушка
4,0
(3/16)
0,0–7,0
(0–1/4)
2,5
(3/32)
0,2–4,0
(1/64–3/16)
Да
(J)
Нет
Закреп.стежки
Прямая
стачная
строчка
J15151515
Стачивание прямой
строчкой
(с припуском на шов
6,5 мм от правого
края прижимной
лапки)
5,5
(7/32)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–5,0
(1/64–3/16)
Нет Нет
Закреп.стежки
J1616
Стачивание прямой
строчкой
(с припуском на шов
6,5 мм от левого края
прижимной лапки)
1,5
(1/16)
0,0–7,0
(0–1/4)
2,0
(1/16)
0,2–5,0
(1/64–3/16)
Нет Да
Закреп.стежки
Имитация
ручного
выстегивания
J17171616
Выстегивание
прямой строчкой с
имитацией под
ручной шов
0,0
(0)
0,0–7,0
(0–1/4)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
Строчка
"зигзаг"
J1818
Выстегивание по
аппликации и со
свободной подачей,
атласная строчка
3,5
(1/8)
0,0–7,0
(0–1/4)
1,4
(1/16)
0,0–4,0
(0–3/16)
Нет Да
Закреп.стежки
Строчка для
пришивания
аппликаций
J1919
Пришивание
аппликаций и
окантовывание
1,5
(1/16)
0,5–3,5
(1/32–1/8)
1,8
(1/16)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки
J2020
Пришивание
аппликаций и
окантовывание
1,5
(1/16)
0,5–3,5
(1/32–1/8)
1,8
(1/16)
1,0–4,0
(1/16–3/16)
Нет Нет
Закреп.стежки

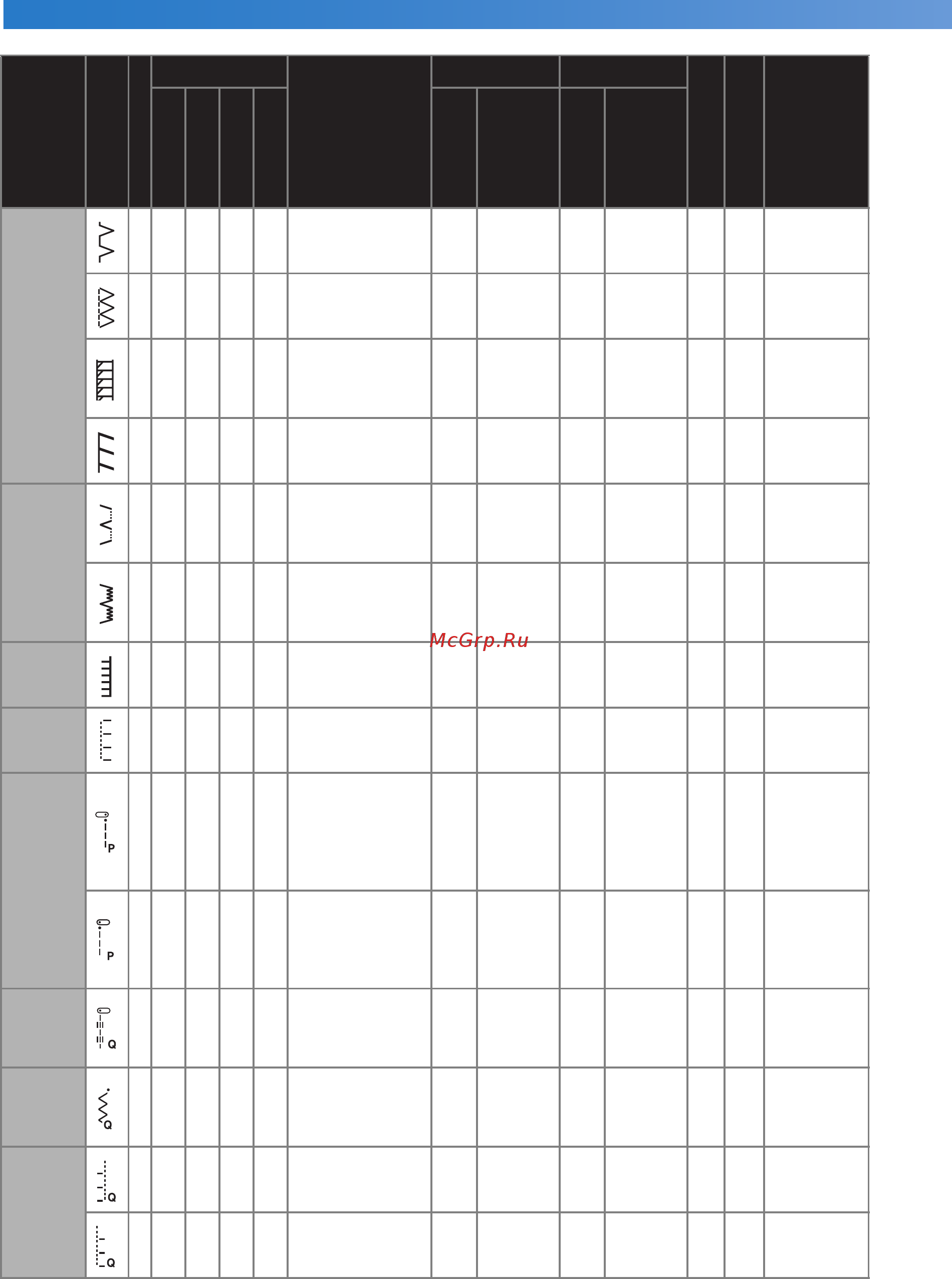

Название
строчки
Рисунок
Прижимная лапка
№ рисунка
Применение
Ширина строчки
[мм (дюйм)]
Длина стежка
[мм (дюйм)]
Двойная игла
Шагающая лапка
Обратные/
Закрепляющие
стежки
Модель с 70 строчками
Модель с 60 строчками
Модель с 50 строчками
Модель с 40 строчками
Авт.
режим
Ручн.режим
Авт.
режим
Ручн.режим
