11

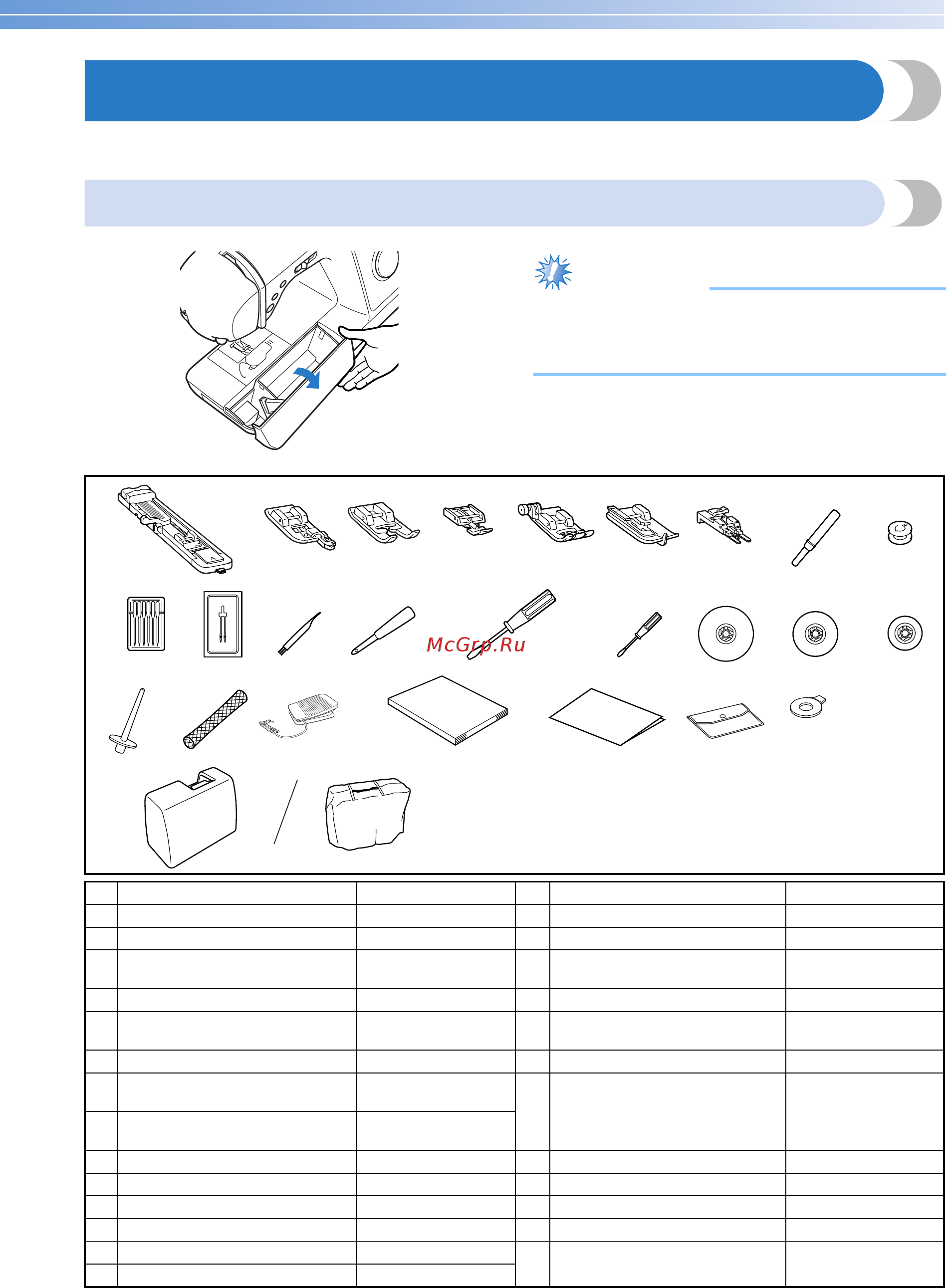

Принадлежности
При получении машины проверьте наличие перечисленных ниже принадлежностей. Если какиелибо из
них отсутствуют или повреждены, обратитесь к дилеру.
Принадлежности в комплекте поставки
В коробке должны находиться следующие компоненты:
***Обратитесь к дилеру или в авторизованный сервисный центр.
1. 2. 3. 4. 5. 6. 7. 8. 9.
10.* 11. 12. 13. 14. 15. 16. 17. 18.
19. 20. 21. 22. 23. 24. 25.
26.**
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: с закругленным острием
(золотистые)
** Тип включенного в комплект
поставки чехла зависит от модели
швейной машины.
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1
Лапка для обметывания петель "A"
XC2691-033 15 Отвертка (малая) X55468-021
2 Краеобметочная лапка "G" XE6305-101 16 Колпачок катушки (большой) 130012-024
3
Лапка для вышивания
монограмм "N".
XD0810-031 17 Колпачок катушки (средний) XE1372-001
4 Лапка для вшивания молнии "I" X59370-021 18 Колпачок катушки (малый) 130013-124
5
Лапка для строчки "зигзаг" "J"
(на машине)
XC3021-051 19 Стержень для второй катушки XE2241-001
6
Лапка для потайной строчки "R"
XE2650-001 20 Сетка для катушки XA5523-020
7
Лапка для пришивания пуговиц
"M"
XE2643-001
21 Педаль
XD0501-121
(для стран ЕС)
8 Вспарыватель XZ5082-001
XC8816-021
(другие страны)
9 Шпулька (4 шт.) SFB (XA5539-151) 22 Руководство пользователя XE2423-201
10 Набор игл X58358-021 23 Краткий справочник ***
11 Двойная игла X59296-121 24 Сумка для принадлежностей XC4487-021
12 Щеточка для очистки X59476-021 25 Дискообразная отвертка XC1074-051
13 Прошивка XZ5051-001
26
Жесткий футляр
Мягкий чехол
XE2446-001
XC1103-022
14 Отвертка (большая) XC8349-021
Примечание
● Винт крепления держателя прижимной лапки
можно приобрести у дилера.
(номер по каталогу: XA4813_051)
