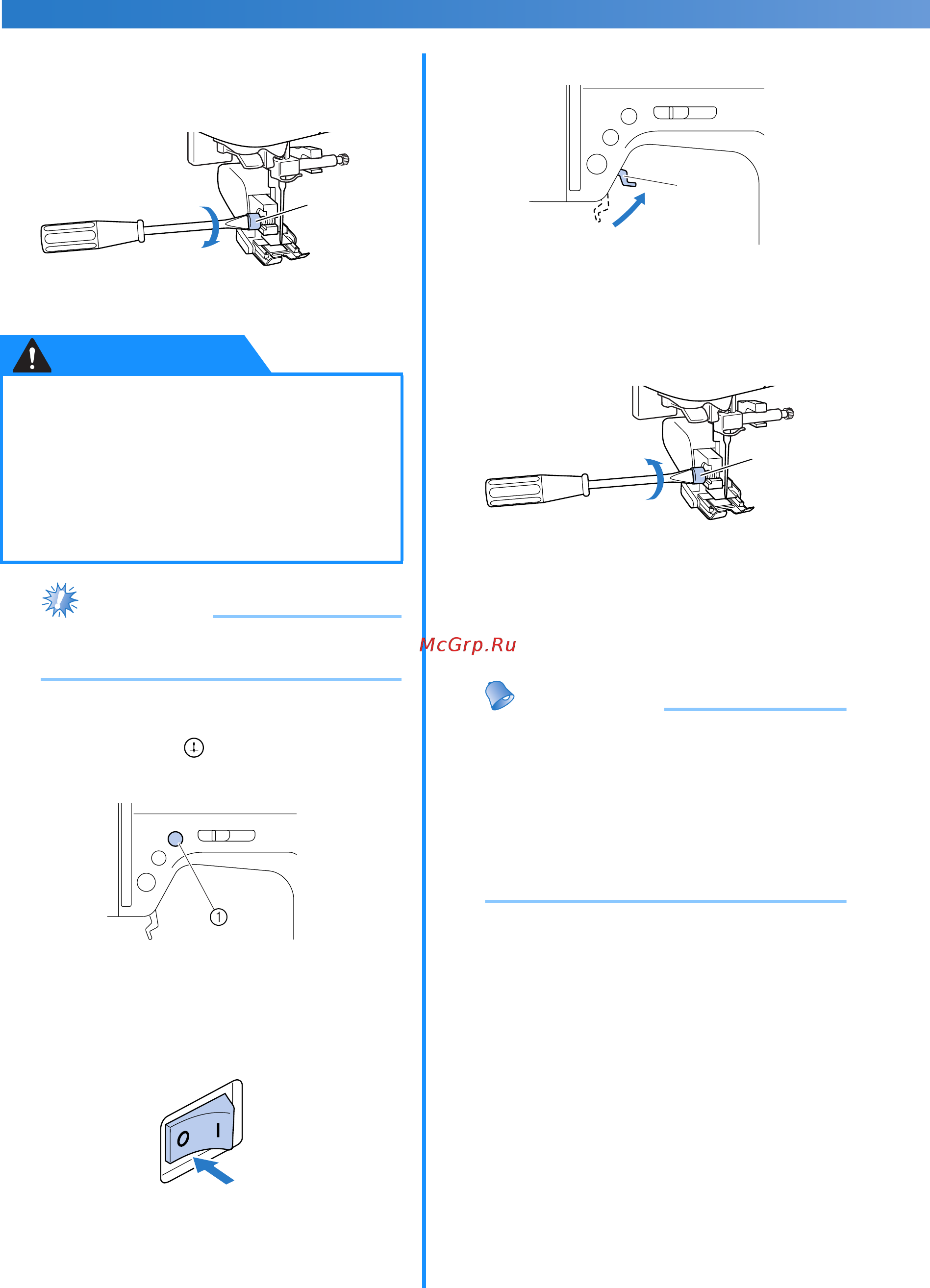

ПЕРЕД НАЧАЛОМ РАБОТЫ —————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
36
c
Опустите рычажок прижимной лапки,
вставьте винт крепления держателя лапки и
затяните винт отверткой.
a Винт крепления держателя лапки
Примечание
● При шитье с шагающей лапкой шейте на
средней или малой скорости.
■ Снятие шагающей лапки
a
Нажмите кнопку (Подъем/опускание
иглы) один или два раза для поднятия иглы.
a Кнопка позиционирования иглы
("Подъем/опускание иглы")
X Игла поднята.
b
Выключите швейную машину.
c
Поднимите рычажок прижимной лапки.
a Рычажок прижимной лапки
X Прижимная лапка поднята.
d
Отверткой ослабьте винт крепления
держателя лапки и снимите шагающую лапку.
a Винт крепления держателя лапки
e
Установите держатель прижимной лапки на
место.
• Подробнее см. раздел “Снятие держателя
прижимной лапки” (с. 34).
Напоминание
● С шагающей лапкой можно выполнять
только прямую строчку
(с закрепляющими стежками) и строчку
зигзаг. Подробную информацию о
строчках см. в разделе “Настройки
строчек” (с. 89).
● Дополнительную шагающую лапку
можно приобрести у дилера Brother.
● Надежно затягивайте винт крепления
отверткой. Иначе игла может задеть
прижимную лапку и погнуться или сломаться.
● Перед запуском машины медленно поверните
маховик на себя (против часовой стрелки) и
убедитесь в том, что игла не касается
прижимной лапки. Если игла ударит по лапке,
она может погнуться или сломаться.
a
ОСТОРОЖНО!
a
a
