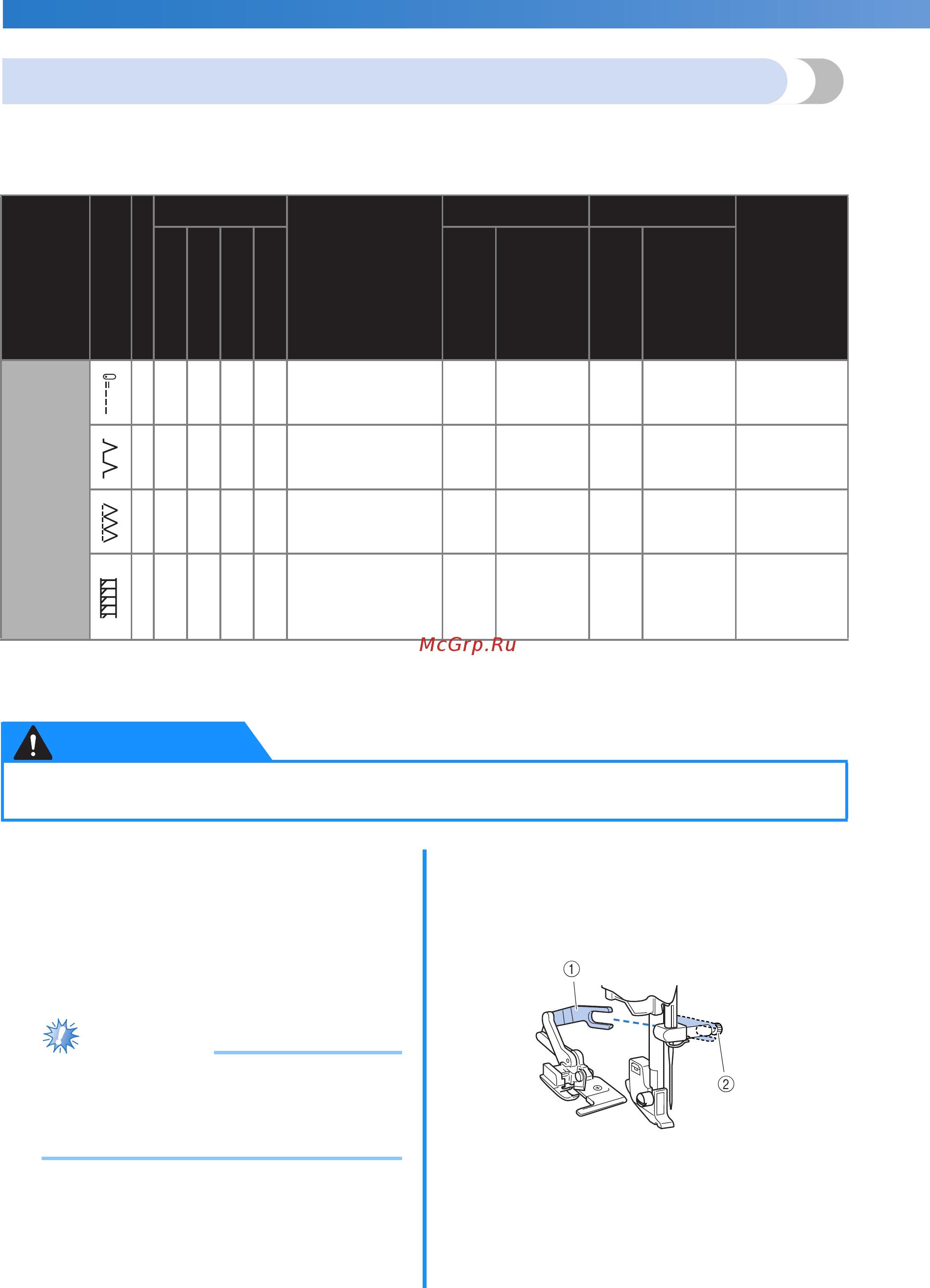

ОСНОВНЫЕ СТРОЧКИ ————————————————————————————————————————————————————————————————————————
—
86
Использование дополнительного бокового ножа
При использовании дополнительного бокового ножа можно обметывать край материала с одновременной
обрезкой края материала.
Номера рисунков строчек отличаются в зависимости от модели. Найдите номера рисунков,
соответствующие вашей модели, и выберите нужную строчку.
Значения, приведенные в колонке "Авт. режим", устанавливаются при выборе данной строчки. Параметр можно
настроить, выбрав для него любое значение из диапазона, указанного в колонке "Ручн. режим". При использовании
бокового ножа задавайте значение ширины строчки из диапазона, указанного в таблице выше.
a
Снимите прижимную лапку.
• Подробнее см. раздел “Замена
прижимной лапки” (с. 33).
b
Заправьте верхнюю нить.
• Подробнее см. раздел “Заправка верхней
нити” (с. 20).
Примечание
● Нитевдеватель нельзя использовать, если
на швейной машине установлен боковой
нож, поскольку это может привести к
повреждению нитевдевателя.
c
Выберите строчку.
• Подробнее см. раздел “Выбор строчки”
(с. 42).
d
Поднимите рычажок прижимной лапки.
e
Поднимите рычажок прижимной лапки еще
выше и наденьте соединительную вилку на
винт иглодержателя.
a Соединительная вилка
b Винт иглодержателя
Название
строчки
Рисунок
Прижимная лапка
№ рисунка
Применение
Ширина строчки
[мм (дюйм)]
Длина стежка
[мм (дюйм)]
Обратные/
Закрепляющие
стежки
Модель с 70 строчками
Модель с 60 строчками
Модель с 50 строчками
Модель с 40 строчками
Авт.
режим
Ручн.режим
Авт.
режим
Ручн.режим
Краеобметочная строчка
S01010101
Простая строчка,
выполнение сборок
или защипов и т.д.
0,0
(0)
0,0–2,5
(0–3/32)
2,5
(3/32)
0,2–5,0
(1/64–3/16)
Обратн.стежки
S07070707
Обметывание краев на
тонком или среднем
материале
3,5
(1/8)
2,5–5,0
(3/32–3/16)
2,0
(1/16)
1,0–4,0
(1/16–3/16)
Закреп.стежки
S08080808
Обметывание краев на
толстом материале
5,0
(3/16)
2,5–5,0
(3/32–3/16)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Закреп.стежки
S09090909
Против осыпания
краев на толстом и
легко осыпающемся
материале
5,0
(3/16)
3,5–5,0
(1/8–3/16)
2,5
(3/32)
1,0–4,0
(1/16–3/16)
Закреп.стежки
●
Перед заменой прижимной лапки и держателя прижимной лапки обязательно выключайте машину. Иначе
при случайном нажатии какойнибудь кнопки машина может прийти в действие и причинить травму.
ОСТОРОЖНО!
