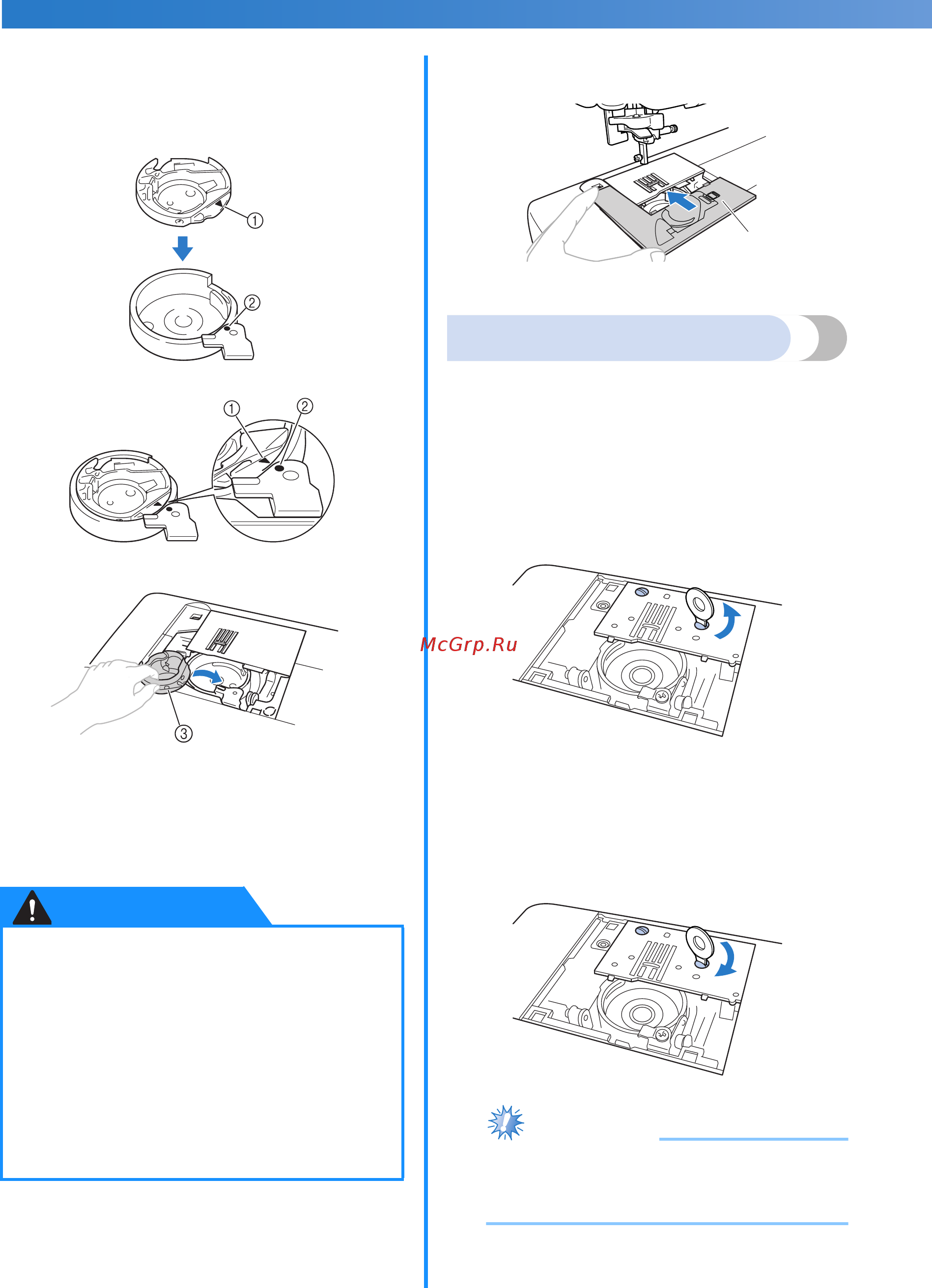

ПРИЛОЖЕНИЕ
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
96
h
Вставьте шпульный колпачок таким
образом, чтобы метка S на шпульном
колпачке совпала с меткой z на
машине, как показано ниже.
• Совместите метки S и z.
a Метка S
b Метка z
c Шпульный колпачок
• До установки шпульного колпачка
убедитесь, что эти метки совпали.
i
Вставьте крышку игольной пластины в пазы на
игольной пластине и задвиньте крышку на место
.
a Крышка игольной пластины
Снятие игольной пластины
Если застрявшую нить не удается удалить путем
очистки челнока, снимите игольную пластину.
a
Выполните действия, описанные в пунктах
a–f на с. 95.
b
Выверните винты дискообразной отверткой и
снимите игольную пластину.
c
Удалите застрявшую нить из игольной
пластины.
d
Установите на место игольную пластину и
заверните винты дискообразной отверткой.
Примечание
● Совместите два отверстия для винтов на
игольной пластине с двумя отверстиями
на машине.
e
Выполните действия, описанные в пунктах
g–i на с. 95 96 и далее.
● Запрещается использовать шпульный
колпачок, если на нем имеются царапины. Это
может привести к запутыванию верхней нити,
поломке иглы или ухудшению работы
машины.
Новый шпульный колпачок можно приобрести
в ближайшем авторизованном сервисном
центре.
● Убедитесь в правильной установке шпульного
колпачка. В противном случае возможна
поломка иглы.
ОСТОРОЖНО!
a
