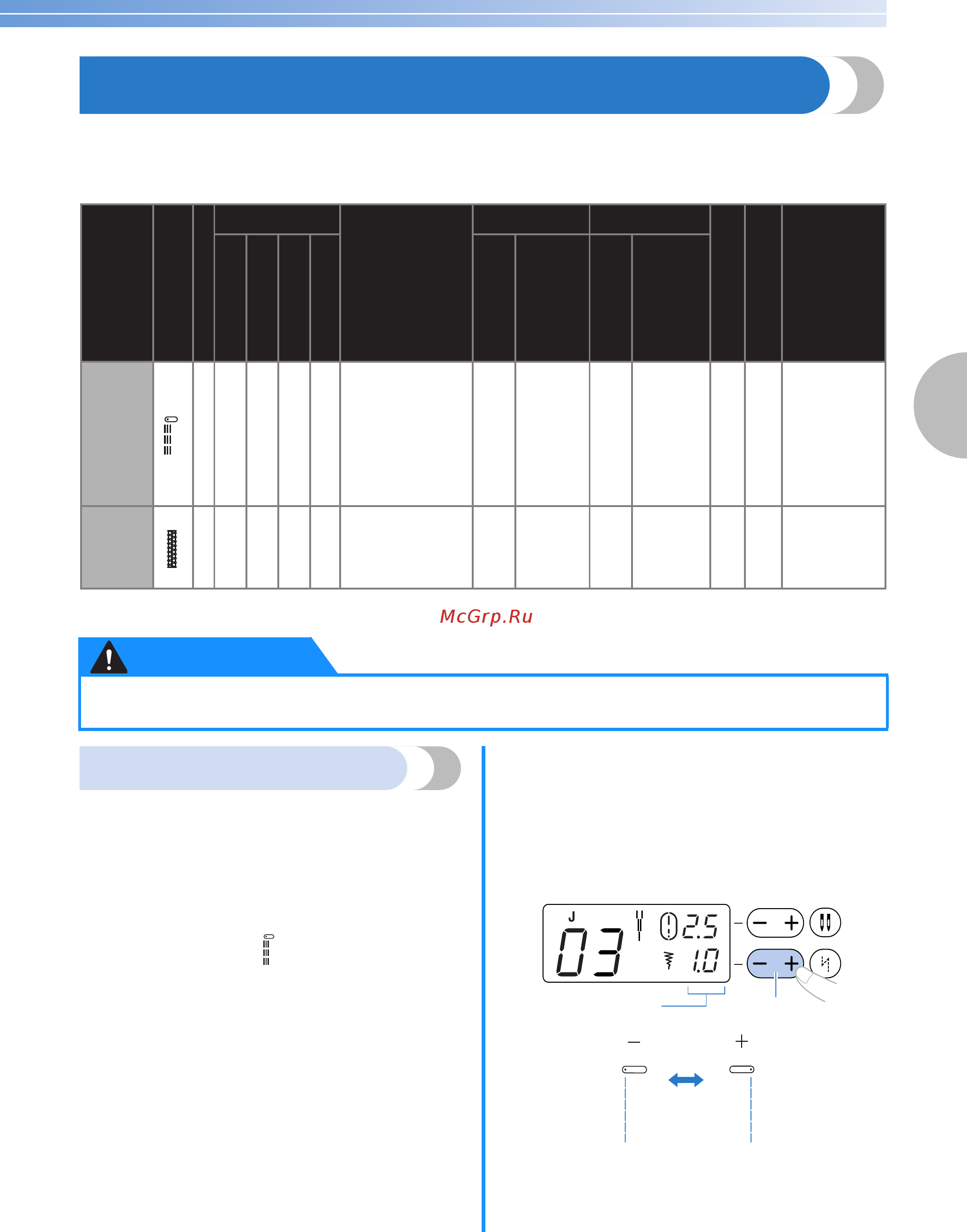

![Brother Innov-is 20 [79/116] Закрепляющие стежки](/views2/1074613/page79/bg4f.png)
77
3
Закрепляющие стежки
Закрепляющие стежки применяются для обработки узлов, подверженных напряжению, таких, как низ
рукавов, шаговые швы брюк и углы карманов.
Номера рисунков строчек отличаются в зависимости от модели. Найдите номера рисунков,
соответствующие вашей модели, и выберите нужную строчку.
Значения, приведенные в колонке "Авт. режим", устанавливаются при выборе данной строчки. Параметр можно
настроить, выбрав для него любое значение из диапазона, указанного в колонке "Ручн. режим".
Тройная эластичная строчка
В каждой строчке прошиваются три
перекрывающихся стежка.
a
Включите машину.
b
С помощью ручки выбора строчки
выберите строчку .
c
Установите лапку для строчки "зигзаг" "J".
• Подробнее см. раздел “Замена
прижимной лапки” (с. 33).
d
Приступайте к шитью.
■ Изменение положения иглы
При использовании прямой строчки (с левым
положении иглы) и тройной эластичной строчки
положение иглы можно регулировать путем
настройки ширины строчки. Нажмите на сегмент
"–" кнопки выбора ширины строчки для левого
положения иглы или на сегмент "+" — для
правого положения иглы.
a Ширина строчки
b Кнопка выбора ширины строчки
c Смещение положения иглы влево
d Смещение положения иглы вправо
Название
строчки
Рисунок
Прижимная лапка
№ рисунка
Применение
Ширина строчки
[мм (дюйм)]
Длина стежка
[мм (дюйм)]
Двойная игла
Шагающая лапка
Обратные/
Закрепляющие
стежки
Модель с 70 строчками
Модель с 60 строчками
Модель с 50 строчками
Модель с 40 строчками
Авт.
режим
Ручн.режим
Авт.
режим
Ручн.режим
Тройная
эластичная
строчка
J03030303
Вшивание рукавов,
выполнение
шаговых швов брюк,
шитье эластичных
материалов,
декоративная
строчка
0,0
(0)
0,0–7,0
(0–1/4)
2,5
(3/32)
1,5–4,0
(1/16–3/16)
Да
(J)
Нет
Закреп.стежки
Закрепка
A44443835
Усиление раскрытий
и легко
распускающихся
швов
2,0
(1/16)
1,0–3,0
(1/161/8)
0,4
(1/64)
0,3–1,0
(1/641/16)
Нет Нет
Автоматическое
закрепление
●
Перед заменой прижимной лапки не забудьте выключить машину. Иначе при случайном нажатии какой
нибудь кнопки машина может прийти в действие и причинить травму.
ОСТОРОЖНО!
dc
