ОСНОВНЫЕ ОПЕРАЦИИ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
52

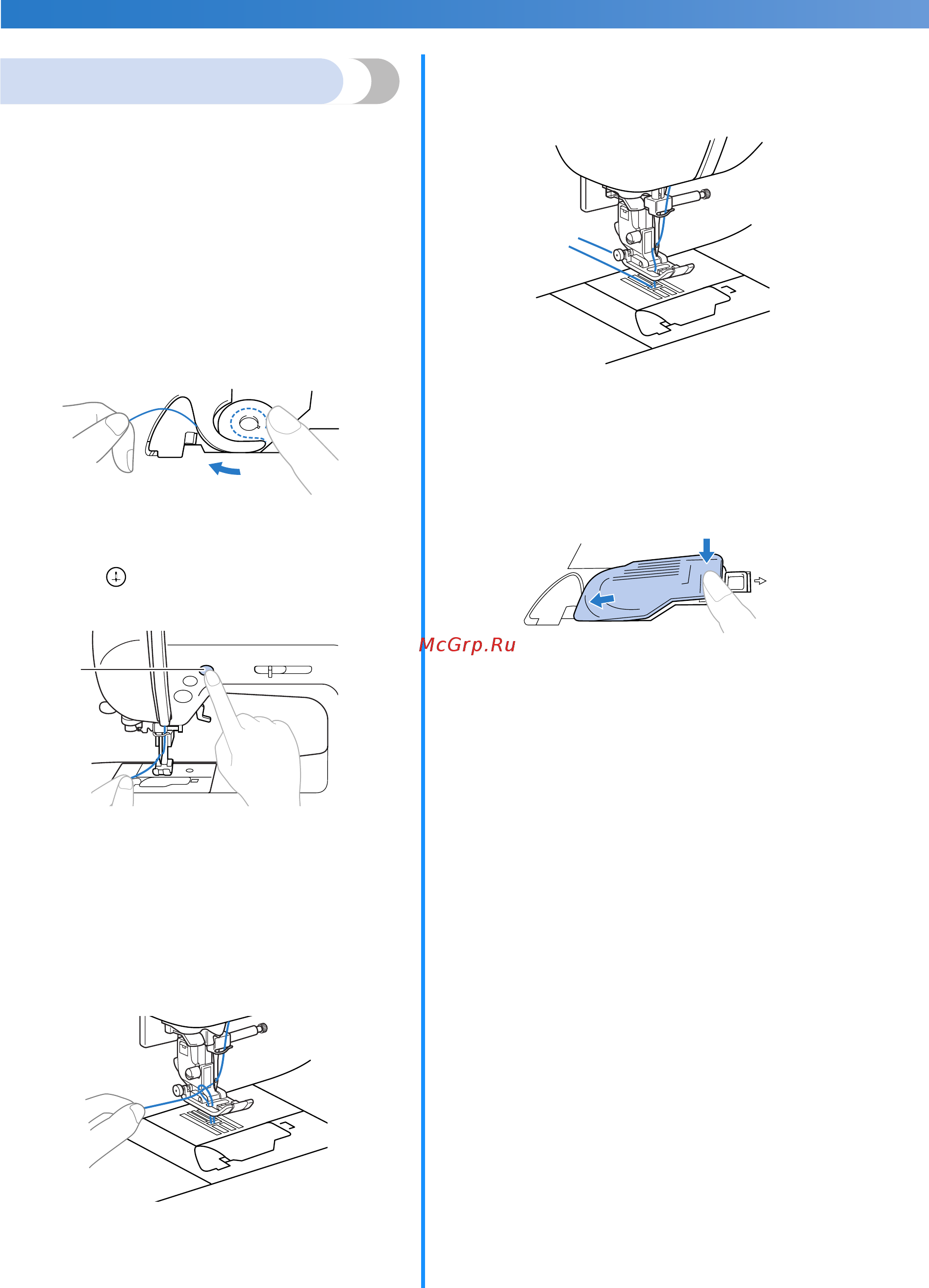

Вытягивание нижней нити
Перед выполнением сборок или перед
выстегиванием со свободной подачей материала
вытяните нижнюю нить, как описано ниже.
a
Вставьте шпульку в шпульный колпачок.
• См. пункты a–d в разделе “Установка
шпульки” (с. 18).
b
Проведите нить шпульки через прорезь.
Не обрезайте нить устройством для обрезки
нити.
c
Придерживая верхнюю нить левой рукой при
полностью поднятой игле, два раза нажмите
кнопку (Подъем/опускание иглы), чтобы
опустить и поднять иглу.
a Кнопка позиционирования иглы
("Подъем/опускание иглы")
X Нижняя нить оборачивается вокруг
верхней нити и теперь ее можно
вытянуть.
d
Осторожно потяните за верхнюю нить вверх,
чтобы вытянуть конец нижней нити.
e
Проведите нижнюю нить под прижимной
лапкой и вытяните ее примерно на 1015 см
(45 дюйма) в направлении от себя.
f
Повторно установите крышку челночного
устройства.
Вставьте язычок в нижнем левом углу
крышки челночного устройства (A), а затем
слегка нажмите на ее правую сторону (B).
1
AA
B
