57
3
e

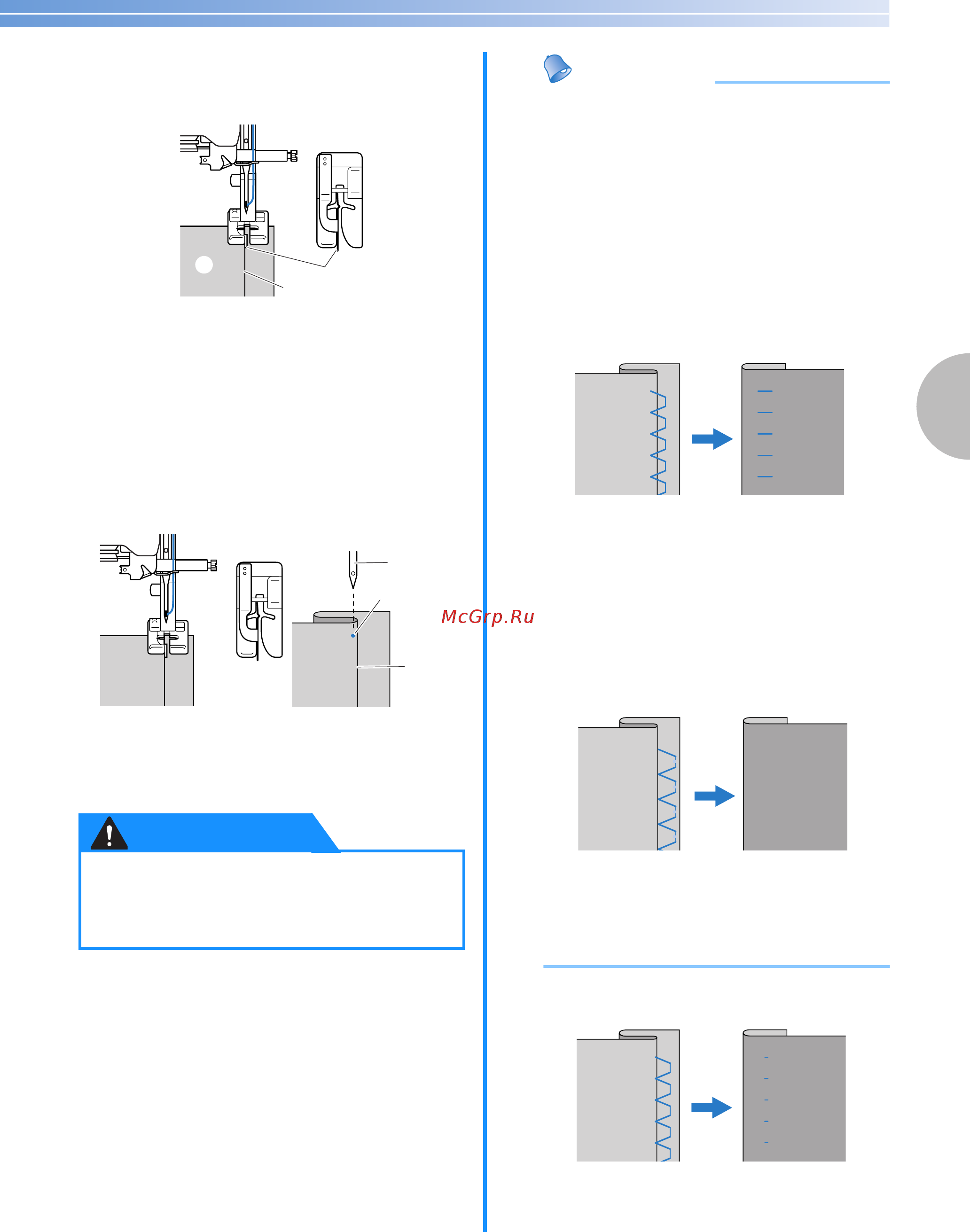

Расположите материал так, чтобы складка по
линии отгиба прилегала к направляющей
прижимной лапки, и опустите рычажок лапки.
a Изнаночная сторона материала
b Складка по линии отгиба
c Направляющая прижимной лапки
f
Нажмите на сегмент "–" кнопки выбора
ширины строчки и настройте ширину строчки
так, чтобы игла слегка захватывала подгиб, а
затем начинайте шитье, сохраняя
выравнивание края материала по
направляющей прижимной лапки.
a Игла
b Точка опускания иглы
c Складка по линии отгиба
Напоминание
Если положение иглы выбрано
неправильно, то получится результат,
показанный ниже. Отрегулируйте настройку
согласно приведенным ниже инструкциям.
● Если игла захватывает слишком большую
часть складки
Это означает, что игла слишком сдвинута
влево.
Нажмите на сегмент "+" кнопки выбора
ширины строчки и настройте положение
иглы так, чтобы игла слегка захватывала
складку.
a Изнаночная сторона материала
b Лицевая сторона материала
● Если игла не захватывает складку
Это означает, что игла слишком сдвинута
вправо.
Нажмите на сегмент "–" кнопки выбора
ширины строчки и настройте положение
иглы так, чтобы игла слегка захватывала
складку.
a Изнаночная сторона материала
b Лицевая сторона материала
● Подробнее см. раздел “Настройка длины
стежка и ширины строчки” (с. 42).
g
Удалите наметочную строчку.
a Изнаночная сторона материала
b Лицевая сторона материала
● Медленно поверните маховик на себя и
проверьте, что игла не касается прижимной
лапки. Если игла ударит по лапке, она может
погнуться или сломаться.
R
c
b
a
R
b
a
c
ОСТОРОЖНО!
ab
ab
ab
