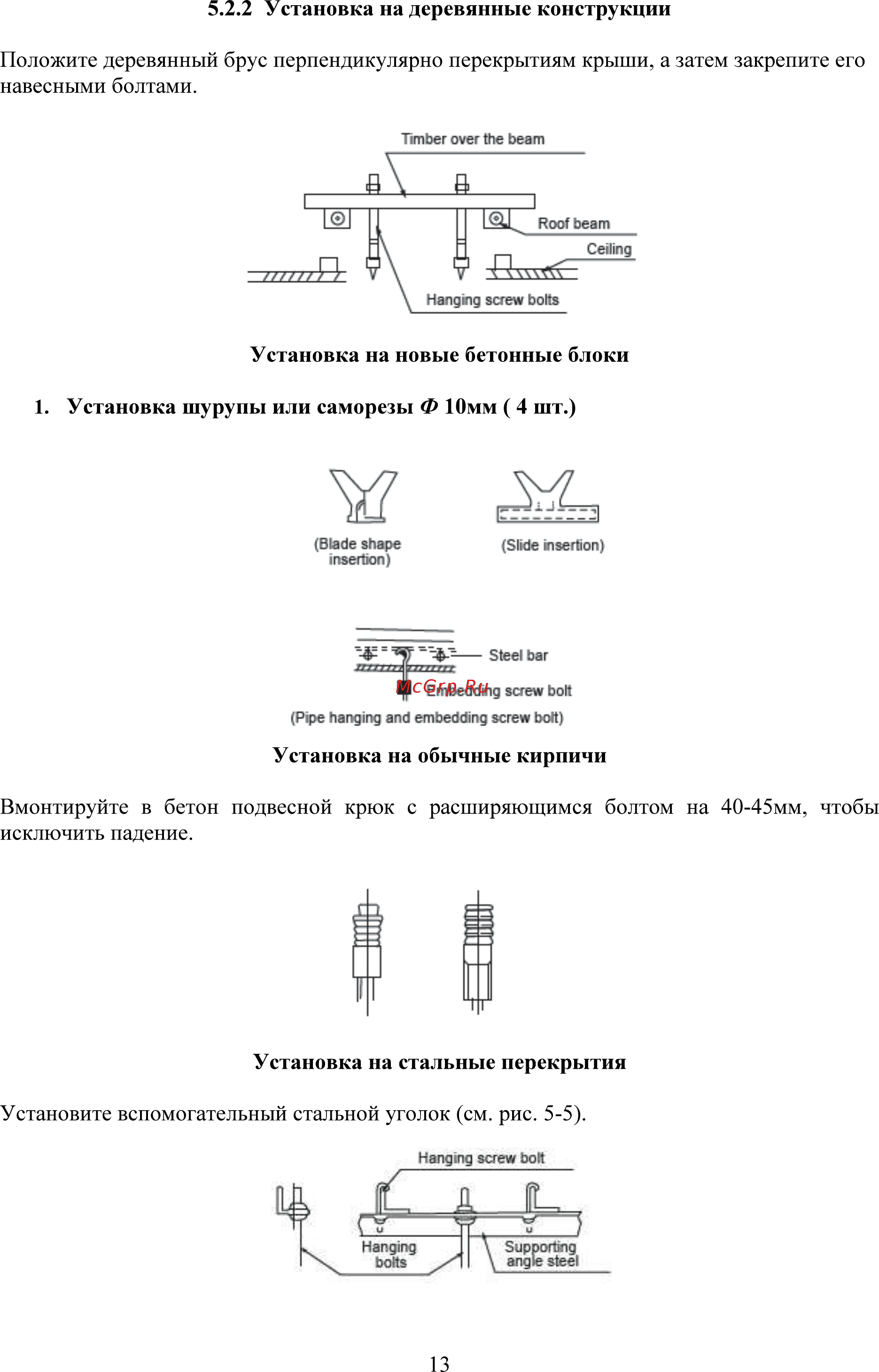

5 2 2 Установка на деревянные конструкции Положите деревянный брус перпендикулярно перекрытиям крыши а затем закрепите его навесными болтами Установка на новые бетонные блоки 1 Установка шурупы или саморезы Ф 10мм 4 шт Blade shape insertion Slide insertion 4 Steel bar Embedding screw bolt Pipe hanging and embedding screw bolt Установка на обычные кирпичи Вмонтируйте в бетон подвесной крюк с расширяющимся болтом на 40 45мм чтобы исключить падение Установка на стальные перекрытия Установите вспомогательный стальной уголок см рис 5 5 Hanging screw bolt 13
