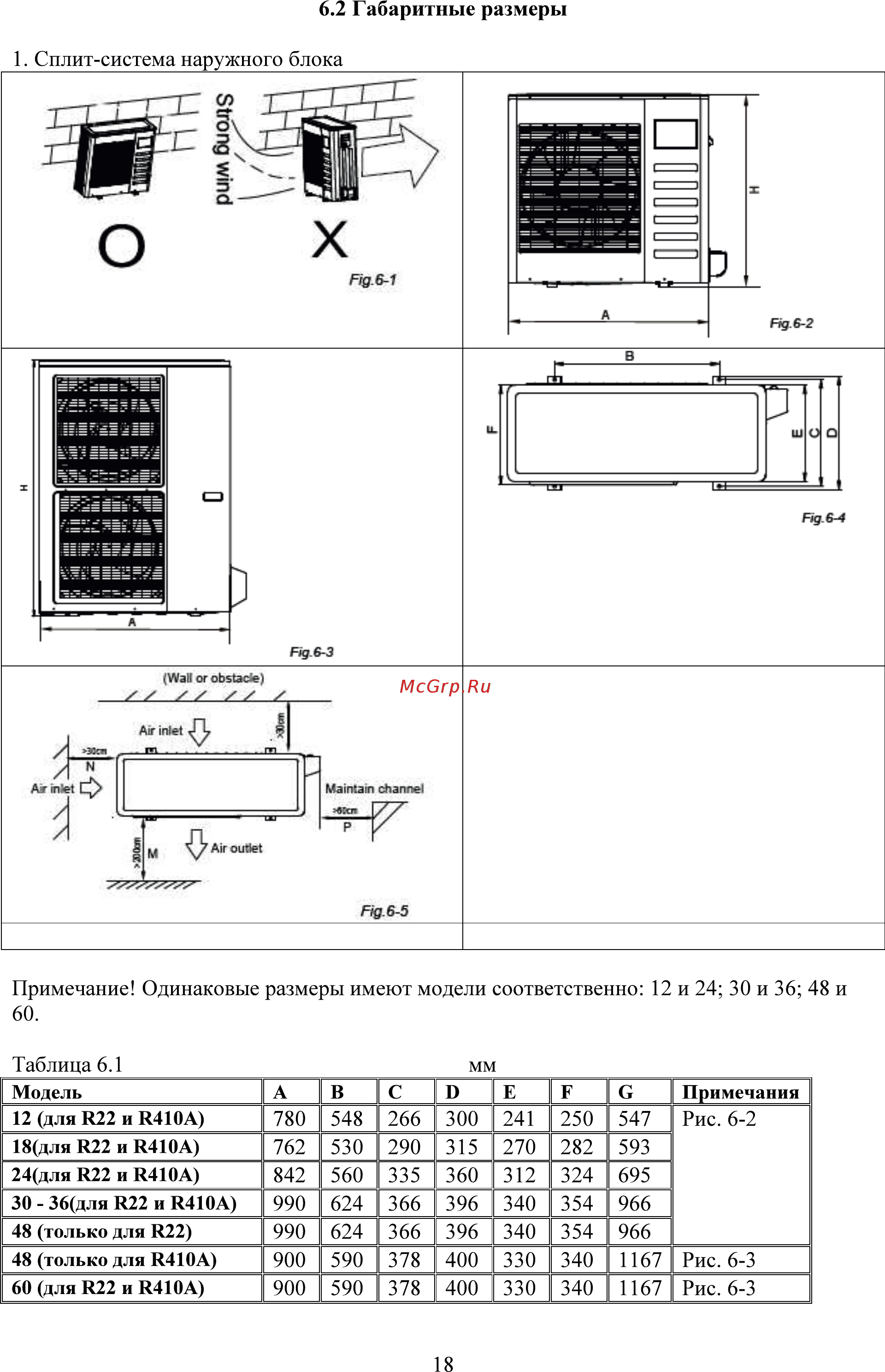

6 2 Габаритные размеры 1 Сплит система наружного блока Примечание Одинаковые размеры имеют модели соответственно 12 и 24 30 и 36 48 и 60 Таблица 6 1 Модель 12 для И22 и И410А 18 для И22 и И410А 24 для 1122 и 1Ы10А 30 36 для 1122 и В410А 48 только для К22 48 только для И410А 60 для 1122 и И410А мм А В С Б Е Г С 780 762 842 990 990 900 900 548 530 560 624 624 590 590 266 290 335 366 366 378 378 300 315 360 396 396 400 400 241 270 312 340 340 330 330 250 282 324 354 354 340 340 547 Рис 6 2 593 695 966 966 1167 Рис 6 3 1167 Рис 6 3 18 Примечания
