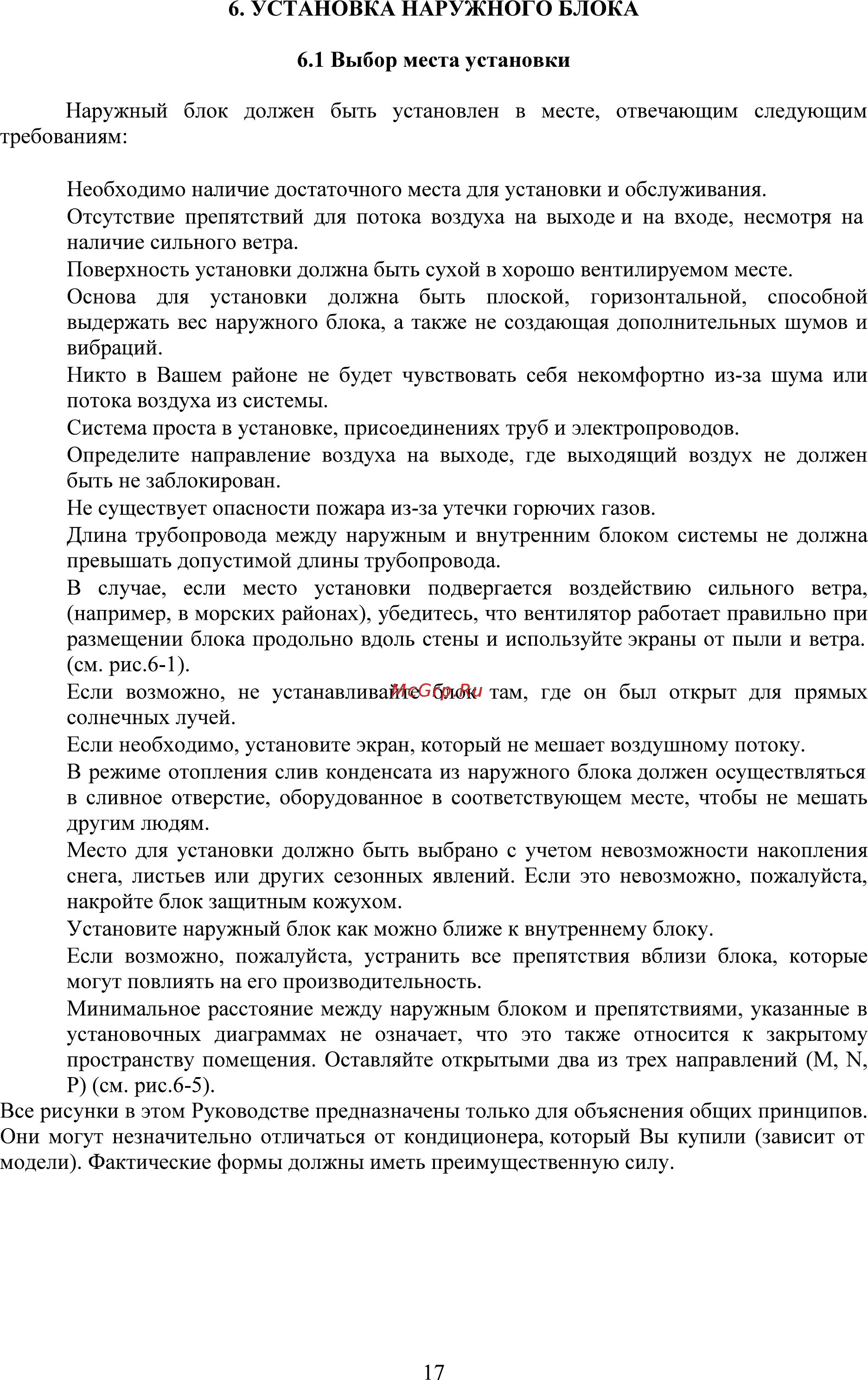

6 УСТАНОВКА НАРУЖНОГО БЛОКА 6 1 Выбор места установки Наружный блок должен быть установлен в месте отвечающим следующим требованиям Необходимо наличие достаточного места для установки и обслуживания Отсутствие препятствий для потока воздуха на выходе и на входе несмотря на наличие сильного ветра Поверхность установки должна быть сухой в хорошо вентилируемом месте Основа для установки должна быть плоской горизонтальной способной выдержать вес наружного блока а также не создающая дополнительных шумов и вибраций Никто в Вашем районе не будет чувствовать себя некомфортно из за шума или потока воздуха из системы Система проста в установке присоединениях труб и электропроводов Определите направление воздуха на выходе где выходящий воздух не должен быть не заблокирован Не существует опасности пожара из за утечки горючих газов Длина трубопровода между наружным и внутренним блоком системы не должна превышать допустимой длины трубопровода В случае если место установки подвергается воздействию сильного ветра например в морских районах убедитесь что вентилятор работает правильно при размещении блока продольно вдоль стены и используйте экраны от пыли и ветра см рис 6 1 Если возможно не устанавливайте блок там где он был открыт для прямых солнечных лучей Если необходимо установите экран который не мешает воздушному потоку В режиме отопления слив конденсата из наружного блока должен осуществляться в сливное отверстие оборудованное в соответствующем месте чтобы не мешать другим людям Место для установки должно быть выбрано с учетом невозможности накопления снега листьев или других сезонных явлений Если это невозможно пожалуйста накройте блок защитным кожухом Установите наружный блок как можно ближе к внутреннему блоку Если возможно пожалуйста устранить все препятствия вблизи блока которые могут повлиять на его производительность Минимальное расстояние между наружным блоком и препятствиями указанные в установочных диаграммах не означает что это также относится к закрытому пространству помещения Оставляйте открытыми два из трех направлений М Я Р см рис 6 5 Все рисунки в этом Руководстве предназначены только для объяснения общих принципов Они могут незначительно отличаться от кондиционера который Вы купили зависит от модели Фактические формы должны иметь преимущественную силу 17
