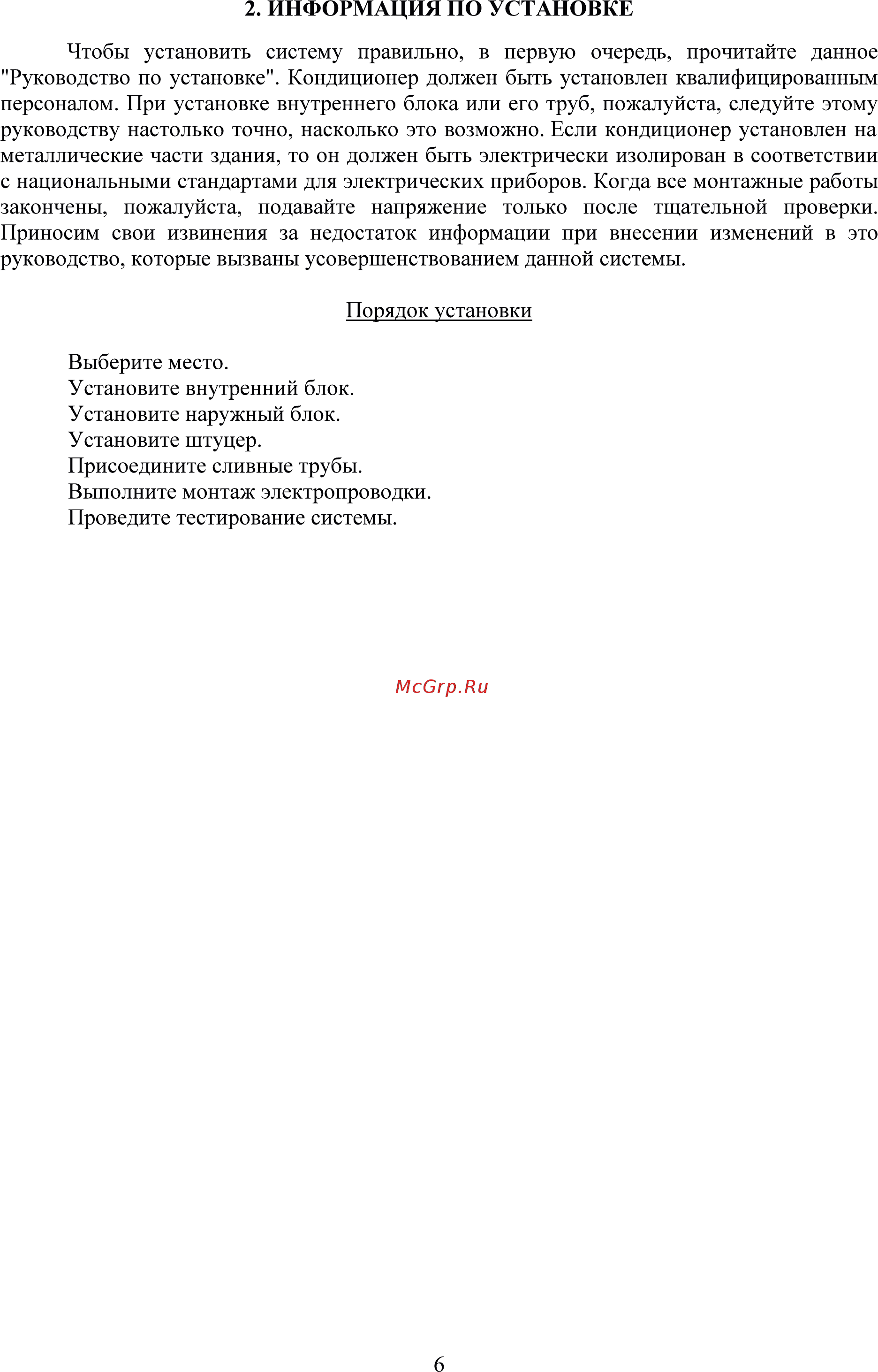

2 ИНФОРМАЦИЯ ПО УСТАНОВКЕ Чтобы установить систему правильно в первую очередь прочитайте данное Руководство по установке Кондиционер должен быть установлен квалифицированным персоналом При установке внутреннего блока или его труб пожалуйста следуйте этому руководству настолько точно насколько это возможно Если кондиционер установлен на металлические части здания то он должен быть электрически изолирован в соответствии с национальными стандартами для электрических приборов Когда все монтажные работы закончены пожалуйста подавайте напряжение только после тщательной проверки Приносим свои извинения за недостаток информации при внесении изменений в это руководство которые вызваны усовершенствованием данной системы Порядок установки Выберите место Установите внутренний блок Установите наружный блок Установите штуцер Присоедините сливные трубы Выполните монтаж электропроводки Проведите тестирование системы 6
