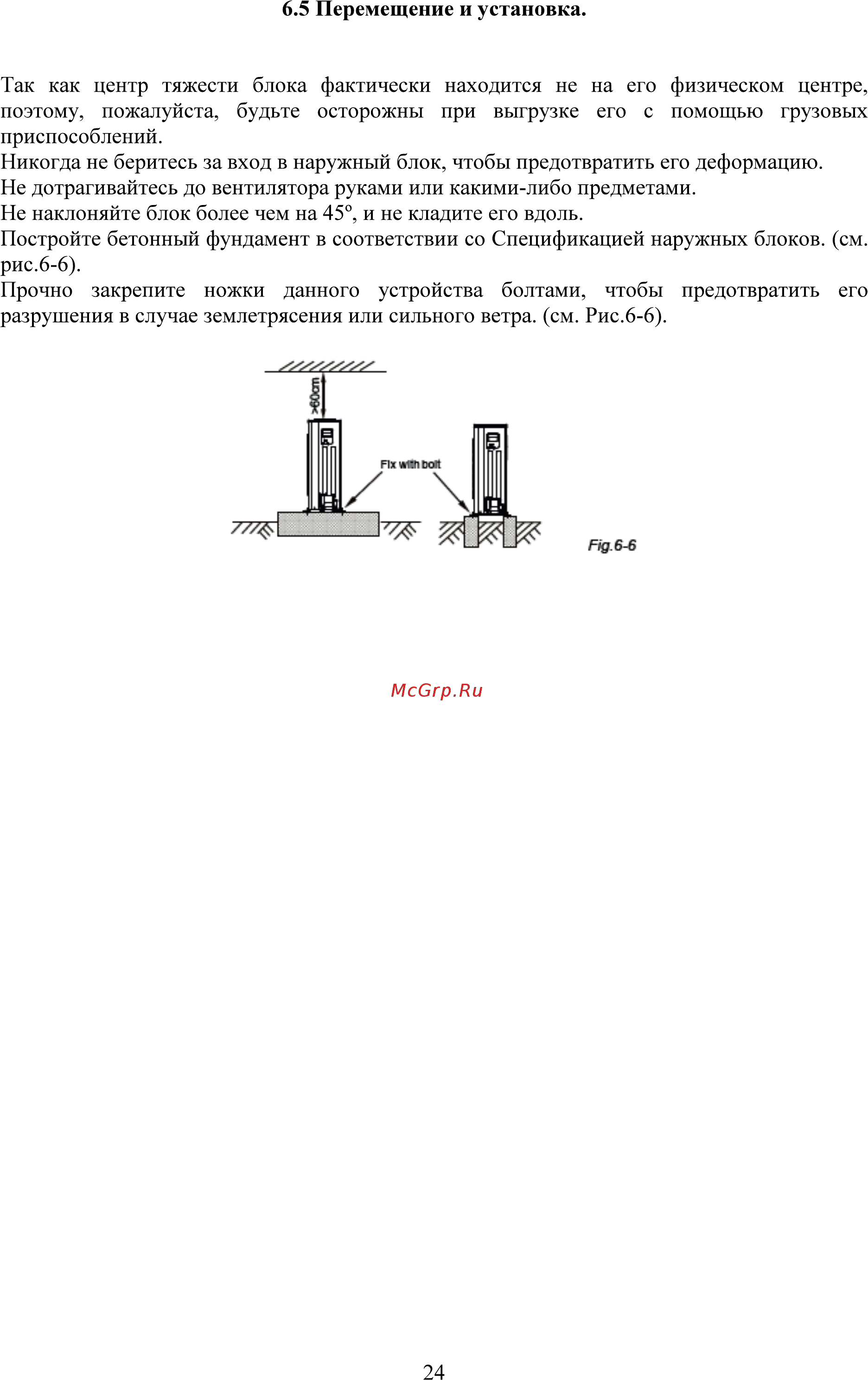

6 5 Перемещение и установка Так как центр тяжести блока фактически находится не на его физическом центре поэтому пожалуйста будьте осторожны при выгрузке его с помощью грузовых приспособлений Никогда не беритесь за вход в наружный блок чтобы предотвратить его деформацию Не дотрагивайтесь до вентилятора руками или какими либо предметами Не наклоняйте блок более чем на 45 и не кладите его вдоль Постройте бетонный фундамент в соответствии со Спецификацией наружных блоков см рис 6 6 Прочно закрепите ножки данного устройства болтами чтобы предотвратить его разрушения в случае землетрясения или сильного ветра см Рис 6 6 I Р1Х ЛИП ООП 24
