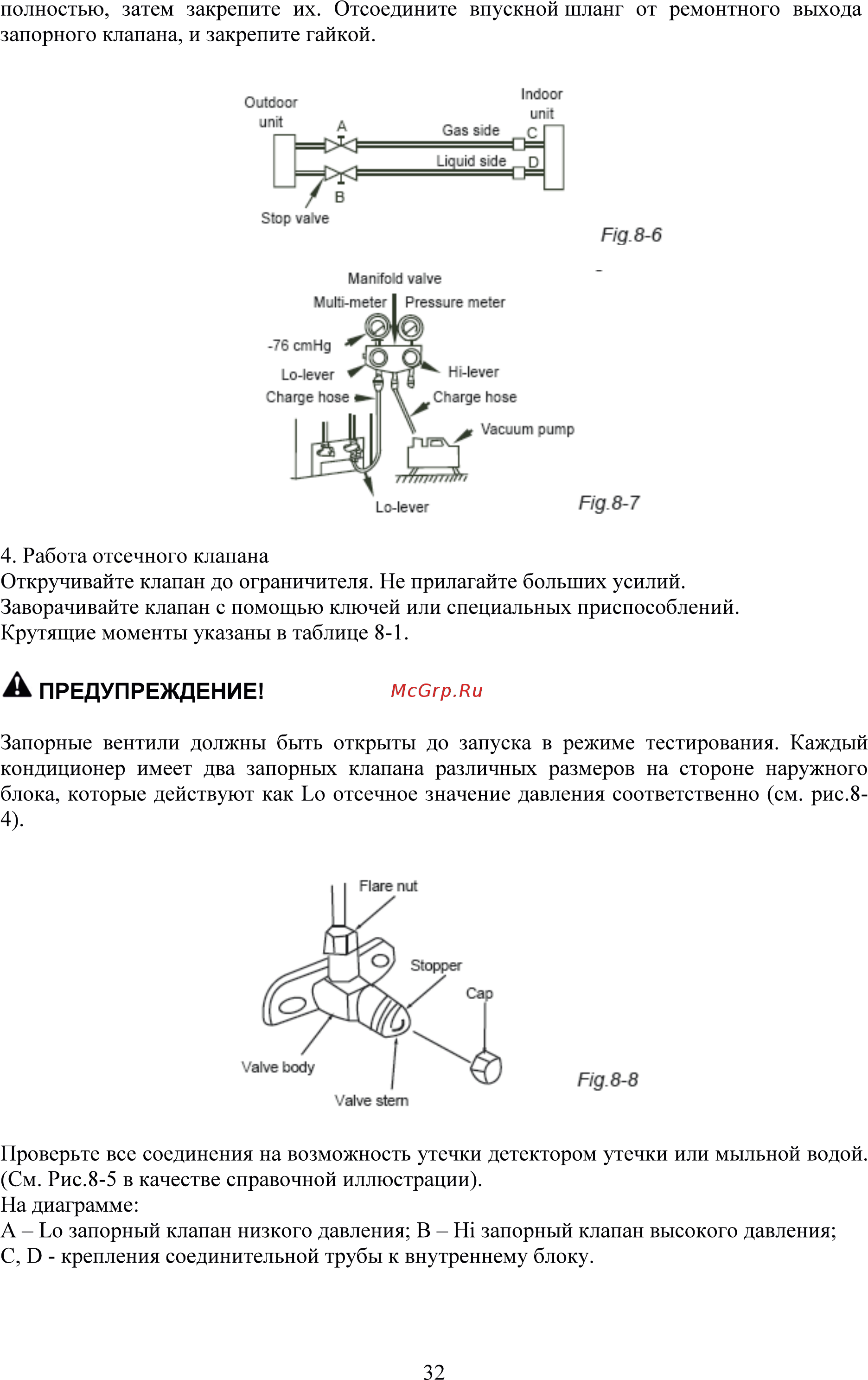

полностью затем закрепите их Отсоедините впускной шланг от ремонтного выхода запорного клапана и закрепите гайкой Р д 8 6 4 Работа отсечного клапана Откручивайте клапан до ограничителя Не прилагайте больших усилий Заворачивайте клапан с помощью ключей или специальных приспособлений Крутящие моменты указаны в таблице 8 1 А ПРЕДУПРЕЖДЕНИЕ Запорные вентили должны быть открыты до запуска в режиме тестирования Каждый кондиционер имеет два запорных клапана различных размеров на стороне наружного блока которые действуют как Ко отсечное значение давления соответственно см рис 84 Р д 8 8 Проверьте все соединения на возможность утечки детектором утечки или мыльной водой См Рис 8 5 в качестве справочной иллюстрации На диаграмме А Ко запорный клапан низкого давления В Н1 запорный клапан высокого давления С П крепления соединительной трубы к внутреннему блоку 32
