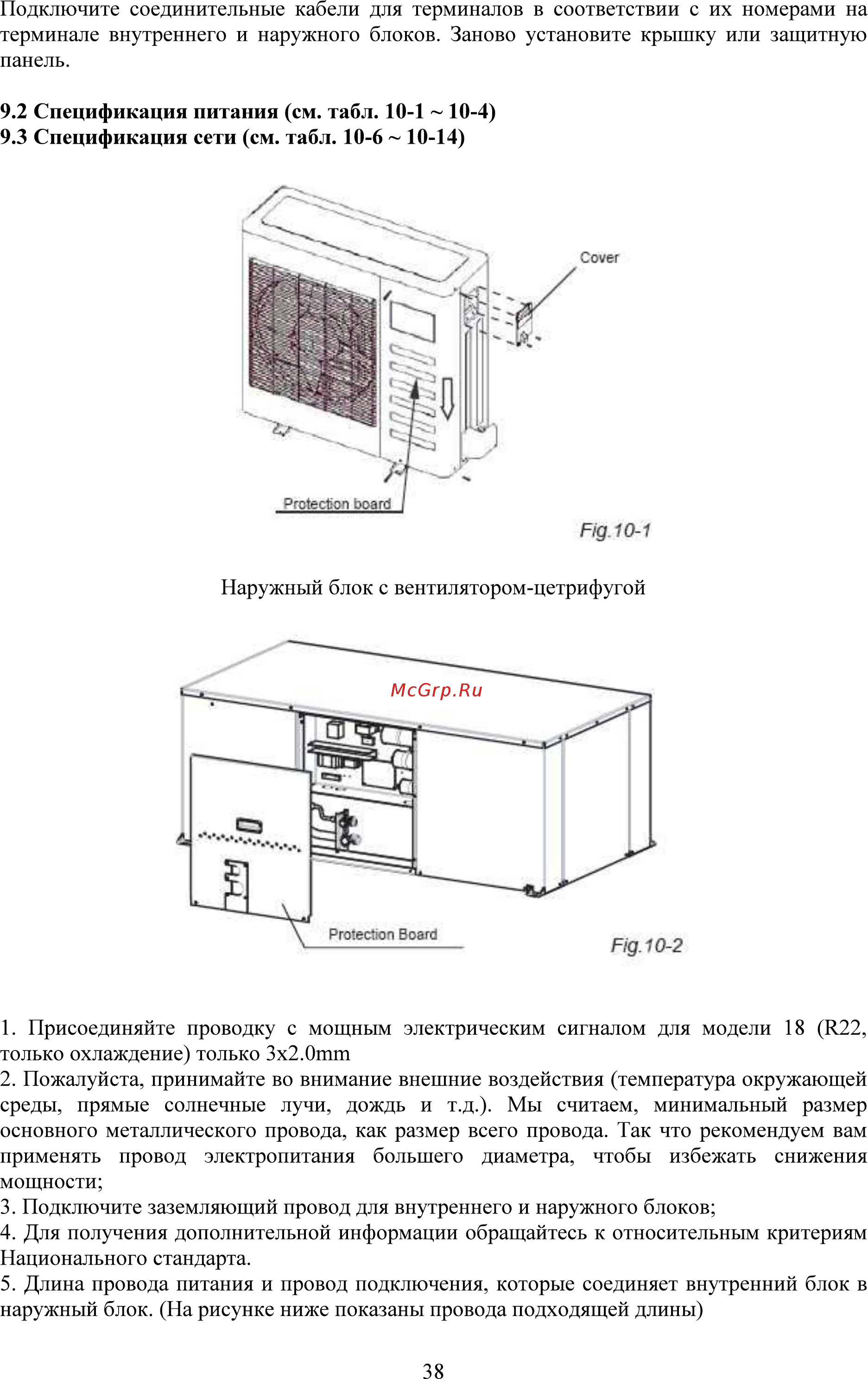

Подключите соединительные кабели для терминалов в соответствии с их номерами на терминале внутреннего и наружного блоков Заново установите крышку или защитную панель 9 2 Спецификация питания см табл 10 1 10 4 9 3 Спецификация сети см табл 10 6 10 14 Наружный блок с вентилятором цетрифугой 1 Присоединяйте проводку с мощным электрическим сигналом для модели 18 Я22 только охлаждение только 3x2 Отт 2 Пожалуйста принимайте во внимание внешние воздействия температура окружающей среды прямые солнечные лучи дождь и т д Мы считаем минимальный размер основного металлического провода как размер всего провода Так что рекомендуем вам применять провод электропитания большего диаметра чтобы избежать снижения мощности 3 Подключите заземляющий провод для внутреннего и наружного блоков 4 Для получения дополнительной информации обращайтесь к относительным критериям Национального стандарта 5 Длина провода питания и провод подключения которые соединяет внутренний блок в наружный блок На рисунке ниже показаны провода подходящей длины 38
