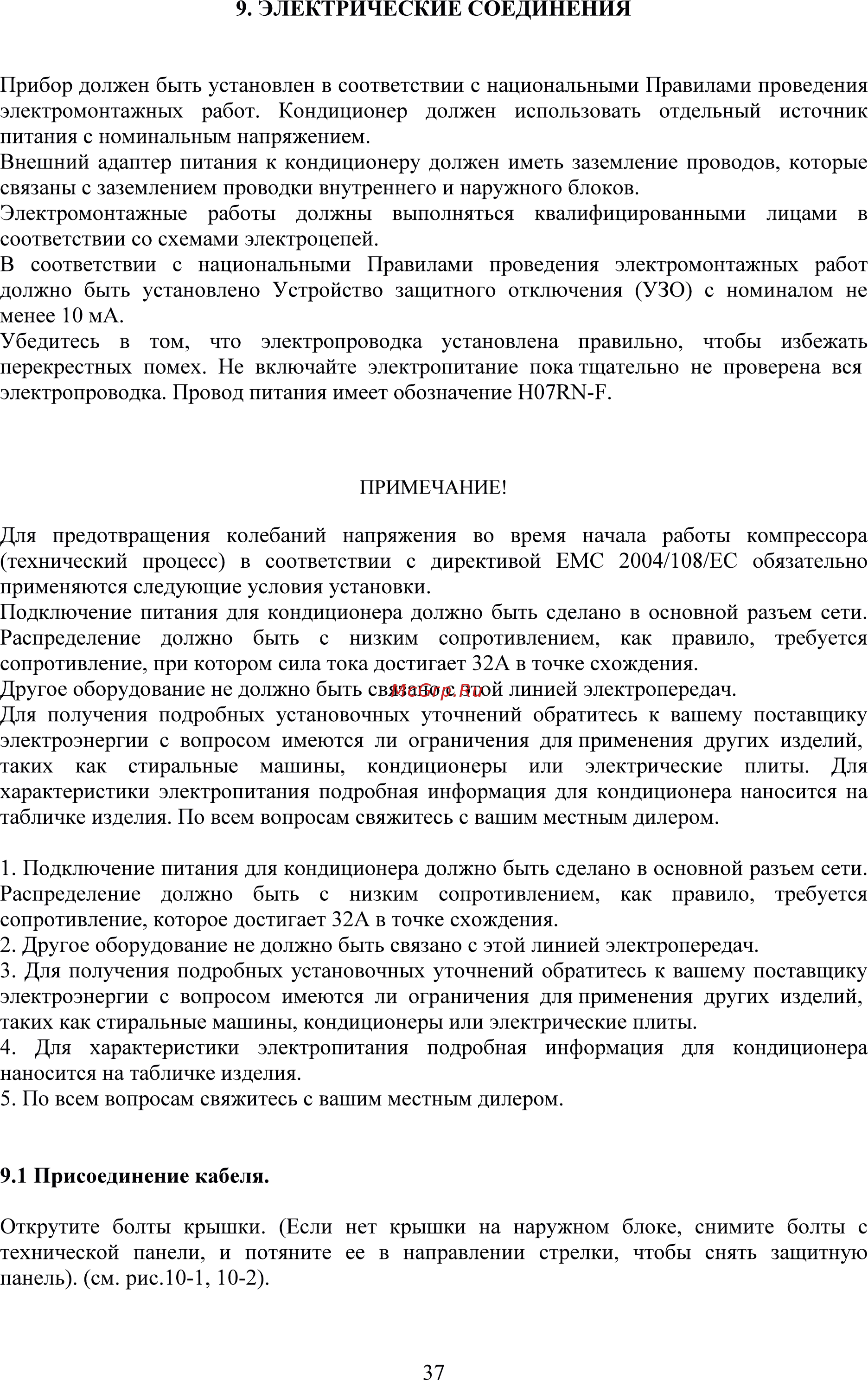

9 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Прибор должен быть установлен в соответствии с национальными Правилами проведения электромонтажных работ Кондиционер должен использовать отдельный источник питания с номинальным напряжением Внешний адаптер питания к кондиционеру должен иметь заземление проводов которые связаны с заземлением проводки внутреннего и наружного блоков Электромонтажные работы должны выполняться квалифицированными лицами в соответствии со схемами электроцепей В соответствии с национальными Правилами проведения электромонтажных работ должно быть установлено Устройство защитного отключения УЗО с номиналом не менее 10 мА Убедитесь в том что электропроводка установлена правильно чтобы избежать перекрестных помех Не включайте электропитание пока тщательно не проверена вся электропроводка Провод питания имеет обозначение Н07КК Е ПРИМЕЧАНИЕ Для предотвращения колебаний напряжения во время начала работы компрессора технический процесс в соответствии с директивой ЕМС 2004 108 ЕС обязательно применяются следующие условия установки Подключение питания для кондиционера должно быть сделано в основной разъем сети Распределение должно быть с низким сопротивлением как правило требуется сопротивление при котором сила тока достигает 32А в точке схождения Другое оборудование не должно быть связано с этой линией электропередач Для получения подробных установочных уточнений обратитесь к вашему поставщику электроэнергии с вопросом имеются ли ограничения для применения других изделий таких как стиральные машины кондиционеры или электрические плиты Для характеристики электропитания подробная информация для кондиционера наносится на табличке изделия По всем вопросам свяжитесь с вашим местным дилером 1 Подключение питания для кондиционера должно быть сделано в основной разъем сети Распределение должно быть с низким сопротивлением как правило требуется сопротивление которое достигает 32А в точке схождения 2 Другое оборудование не должно быть связано с этой линией электропередач 3 Для получения подробных установочных уточнений обратитесь к вашему поставщику электроэнергии с вопросом имеются ли ограничения для применения других изделий таких как стиральные машины кондиционеры или электрические плиты 4 Для характеристики электропитания подробная информация для кондиционера наносится на табличке изделия 5 По всем вопросам свяжитесь с вашим местным дилером 9 1 Присоединение кабеля Открутите болты крышки Если нет крышки на наружном блоке снимите болты с технической панели и потяните ее в направлении стрелки чтобы снять защитную панель см рис 10 1 10 2 37
