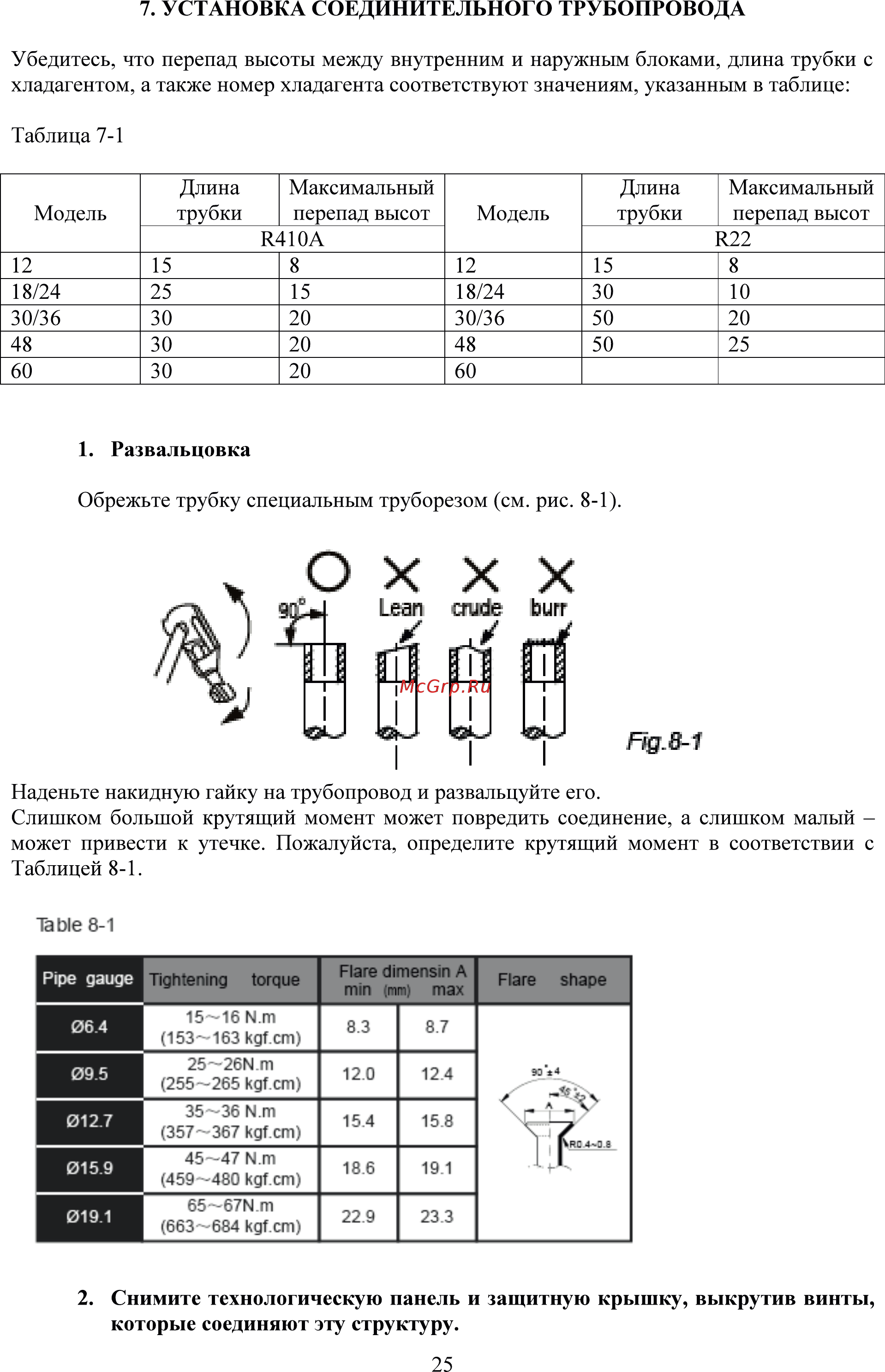

7 УСТАНОВКА СОЕДИНИТЕЛЬНОГО ТРУБОПРОВОДА Убедитесь что перепад высоты между внутренним и наружным блоками длина трубки с хладагентом а также номер хладагента соответствуют значениям указанным в таблице Таблица 7 1 Длина трубки Модель 12 18 24 30 36 48 60 15 25 30 30 30 Максимальный перепад высот Модель R410A 12 8 15 18 24 20 30 36 20 48 20 60 Длина трубки 15 30 50 50 Максимальный перепад высот R22 8 10 20 25 1 Развальцовка Обрежьте трубку специальным труборезом см рис 8 1 Нд в 1 Наденьте накидную гайку на трубопровод и развальцуйте его Слишком большой крутящий момент может повредить соединение а слишком малый может привести к утечке Пожалуйста определите крутящий момент в соответствии с Таблицей 8 1 Table 8 1 Pipe gauge Tightening torque Flare dimensin A min mm max 15 16 N m 153 163 kgf cm 8 3 8 7 09 5 25 26N m 255 265 kgf cm 12 0 12 4 012 7 35 36 N m 357 367 kgf cm 15 4 15 8 015 9 45 47 N m 459 480 kgf cm 18 6 19 1 019 1 65 67N m 663 684 kgf cm 22 9 23 3 1 06 4 Flare shape 2 Снимите технологическую панель и защитную крышку выкрутив винты которые соединяют эту структуру 25
