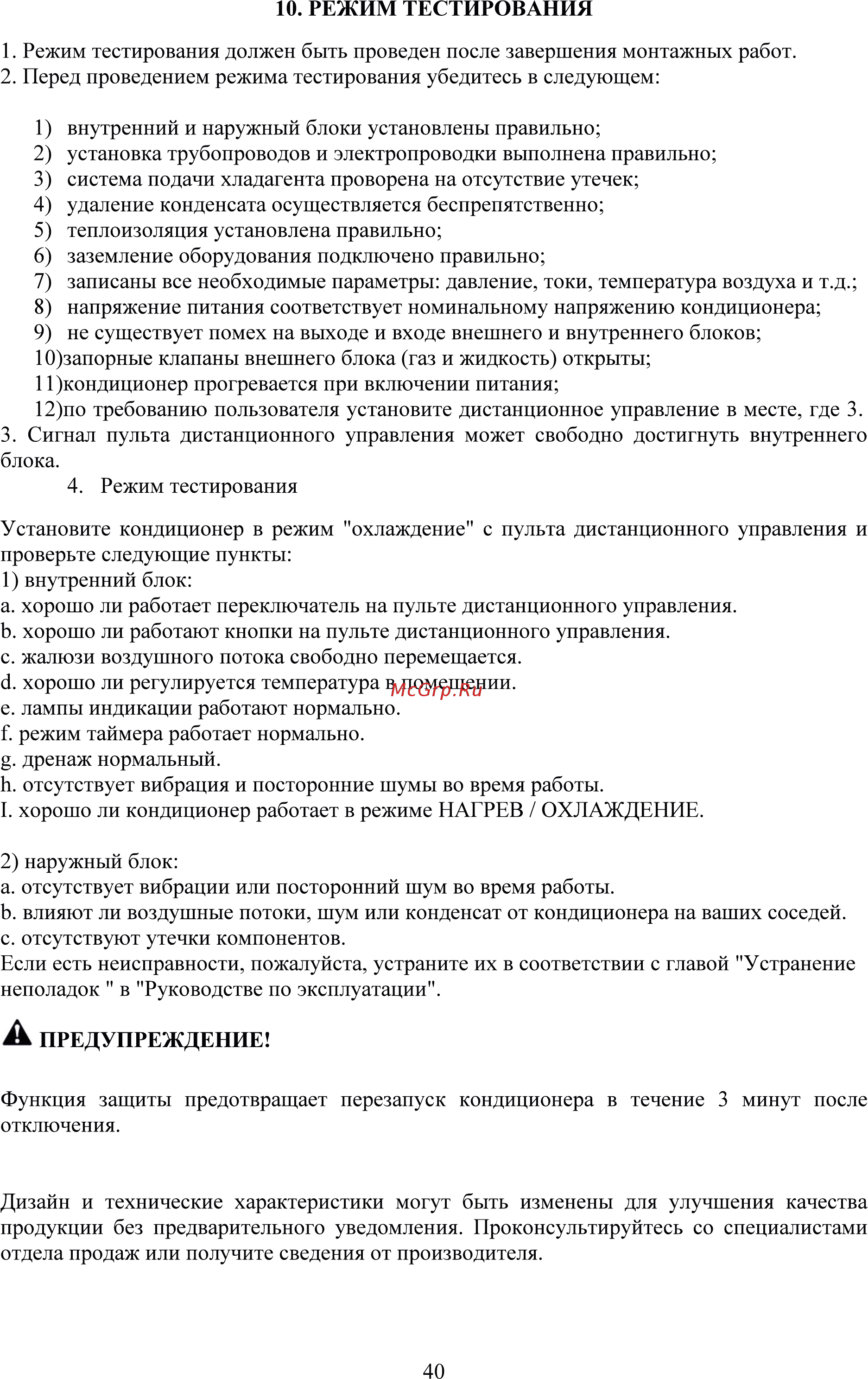

10 РЕЖИМ ТЕСТИРОВАНИЯ 1 Режим тестирования должен быть проведен после завершения монтажных работ 2 Перед проведением режима тестирования убедитесь в следующем 1 внутренний и наружный блоки установлены правильно 2 установка трубопроводов и электропроводки выполнена правильно 3 система подачи хладагента проворена на отсутствие утечек 4 удаление конденсата осуществляется беспрепятственно 5 теплоизоляция установлена правильно 6 заземление оборудования подключено правильно 7 записаны все необходимые параметры давление токи температура воздуха и т д 8 напряжение питания соответствует номинальному напряжению кондиционера 9 не существует помех на выходе и входе внешнего и внутреннего блоков 10 запорные клапаны внешнего блока газ и жидкость открыты 11 кондиционер прогревается при включении питания 12 по требованию пользователя установите дистанционное управление в месте где 3 3 Сигнал пульта дистанционного управления может свободно достигнуть внутреннего блока 4 Режим тестирования Установите кондиционер в режим охлаждение с пульта дистанционного управления и проверьте следующие пункты 1 внутренний блок а хорошо ли работает переключатель на пульте дистанционного управления Ь хорошо ли работают кнопки на пульте дистанционного управления с жалюзи воздушного потока свободно перемещается б хорошо ли регулируется температура в помещении е лампы индикации работают нормально режим таймера работает нормально g дренаж нормальный й отсутствует вибрация и посторонние шумы во время работы I хорошо ли кондиционер работает в режиме НАГРЕВ ОХЛАЖДЕНИЕ 2 наружный блок а отсутствует вибрации или посторонний шум во время работы Ь влияют ли воздушные потоки шум или конденсат от кондиционера на ваших соседей с отсутствуют утечки компонентов Если есть неисправности пожалуйста устраните их в соответствии с главой Устранение неполадок в Руководстве по эксплуатации А ПРЕДУПРЕЖДЕНИЕ Функция защиты предотвращает перезапуск кондиционера в течение 3 минут после отключения Дизайн и технические характеристики могут быть изменены для улучшения качества продукции без предварительного уведомления Проконсультируйтесь со специалистами отдела продаж или получите сведения от производителя 40
