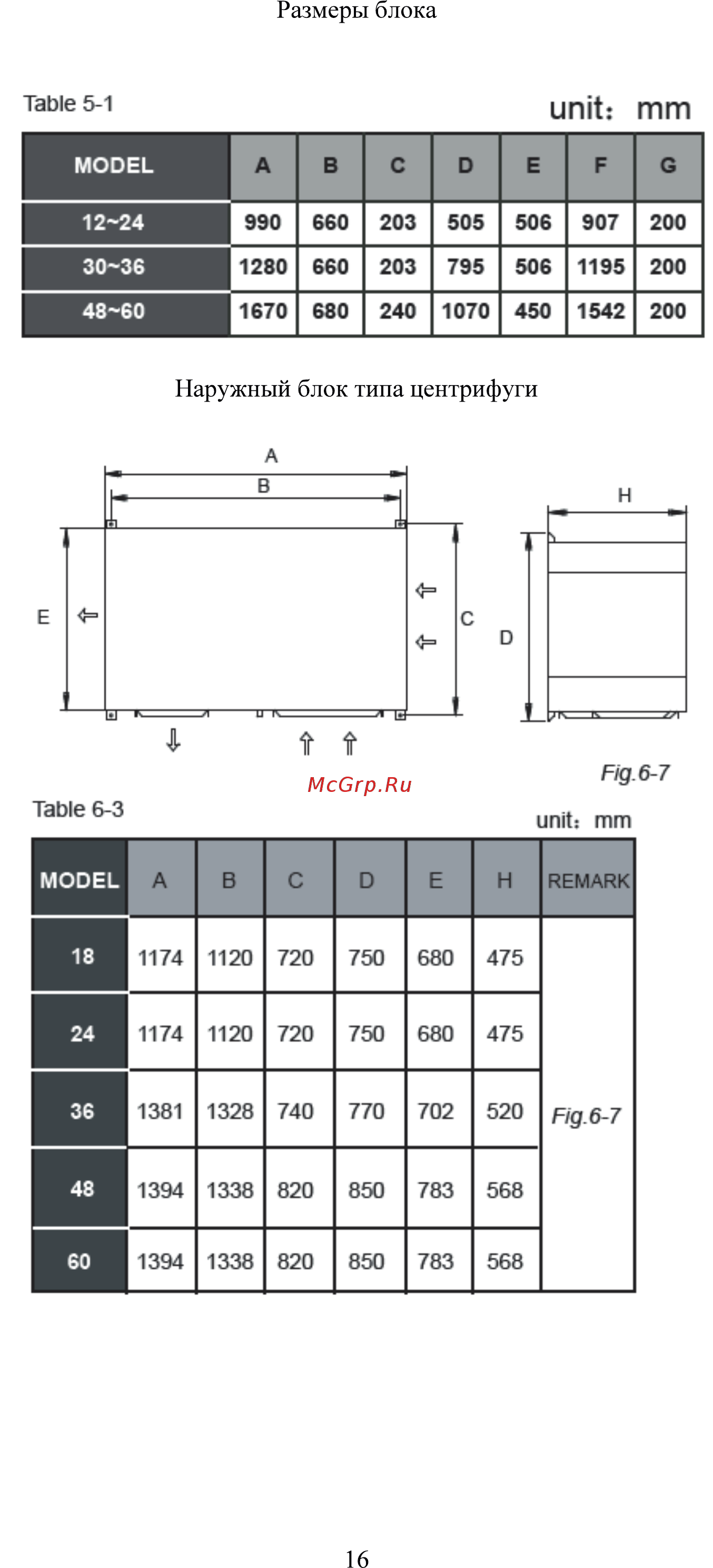

Размеры блока Table 5 1 unit mm MODEL A В C D E F G 12 24 990 660 203 505 506 907 200 30 36 1280 660 203 795 506 1195 200 48 60 1670 680 240 1070 450 1542 200 Наружный блок типа центрифуги А Fig 6 7 Table 6 3 unit mm MODEL A В C D E H 18 1174 1120 720 750 680 475 24 1174 1120 720 750 680 475 36 1381 1328 740 770 702 520 48 1394 1338 820 850 783 568 60 1394 1338 820 850 783 568 16 REMARK Fig 6 7
