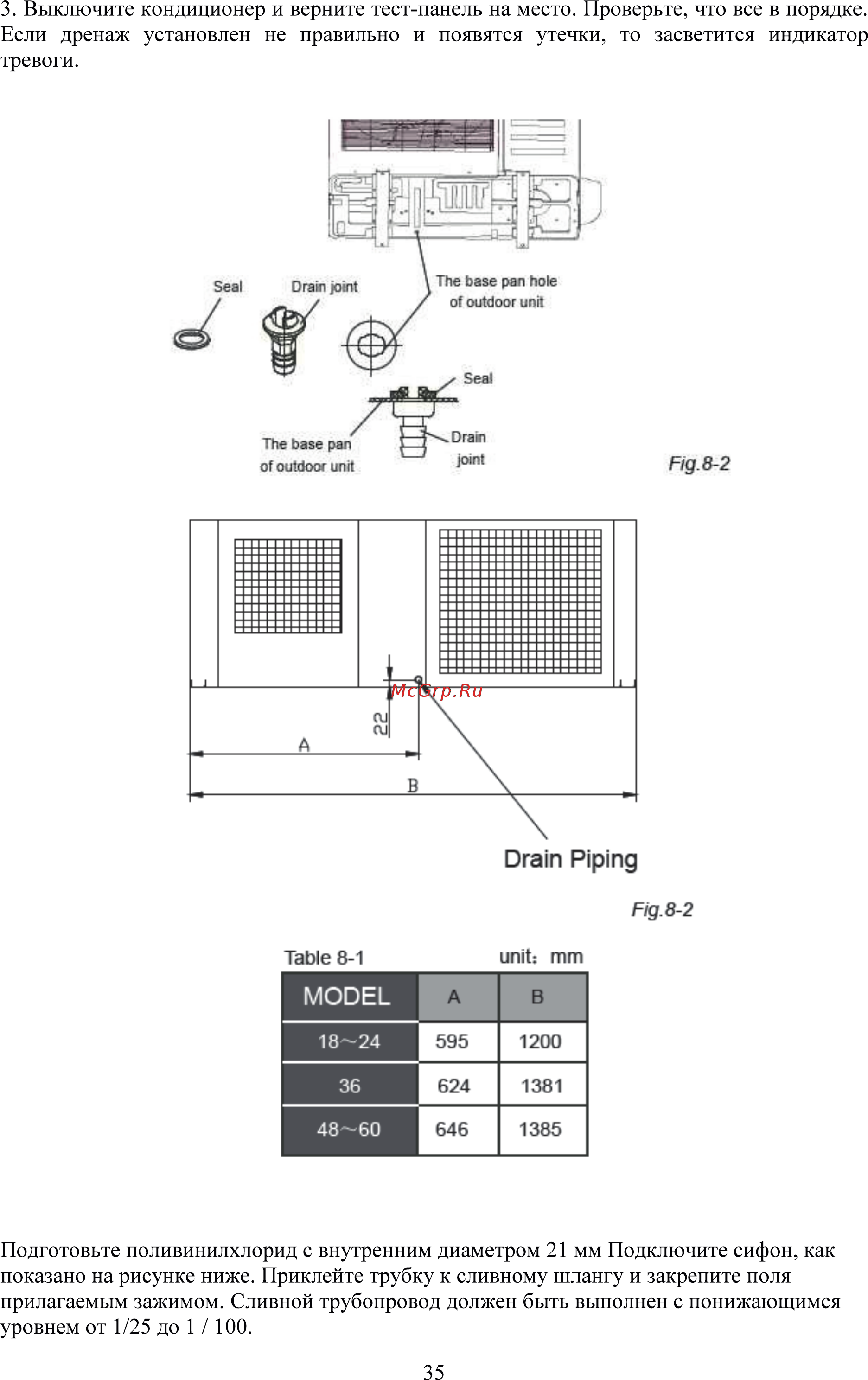

3 Выключите кондиционер и верните тест панель на место Проверьте что все в порядке Если дренаж установлен не правильно и появятся утечки то засветится индикатор тревоги Fig 8 2 Table 8 1 unit mm MODEL А В 18 24 595 1200 36 624 1381 48 60 646 1385 Подготовьте поливинилхлорид с внутренним диаметром 21 мм Подключите сифон как показано на рисунке ниже Приклейте трубку к сливному шлангу и закрепите поля прилагаемым зажимом Сливной трубопровод должен быть выполнен с понижающимся уровнем от 1 25 до 1 100 35
