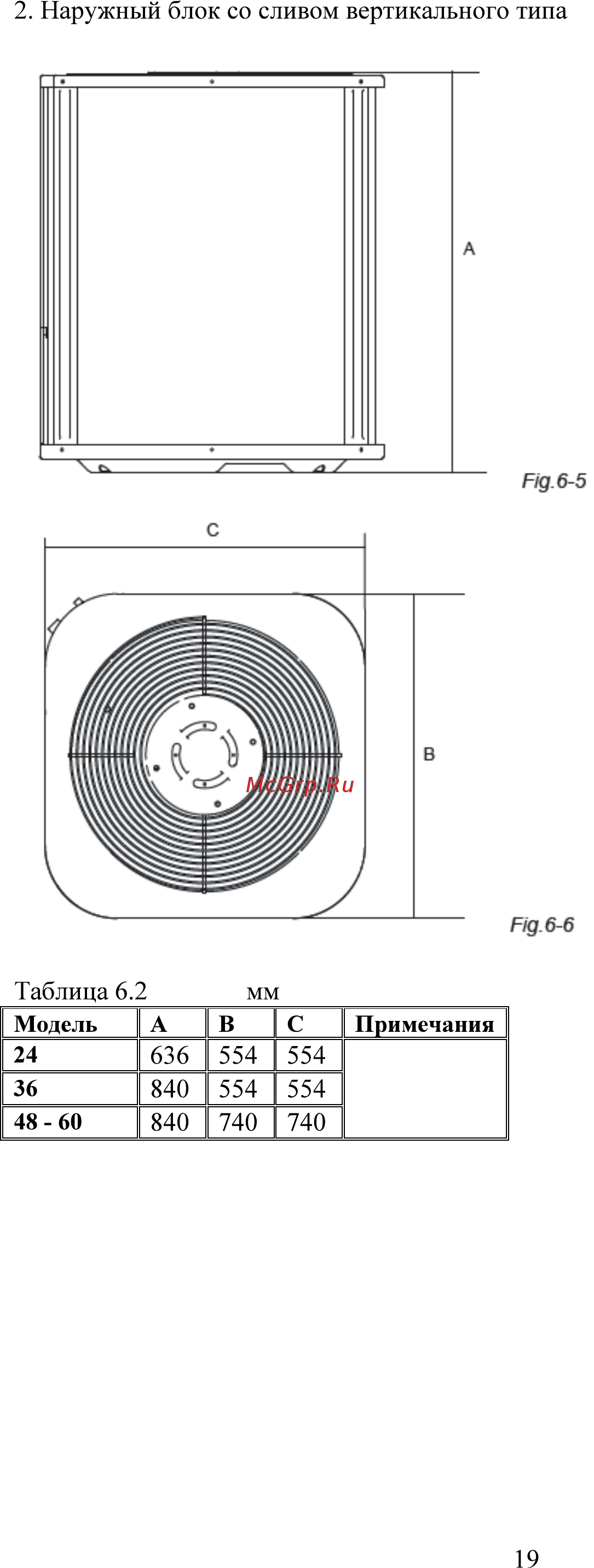

2 Наружный блок со сливом вертикального типа Р1д 6 5 Р д 6 6 Таблица 6 2 Модель 24 36 48 60 А В С 636 840 840 554 554 740 554 554 740 Примечания 19
