8 Aplicación de la máquina
solamente con
un
disco de
tronzar de diamante
Si se extrae el disco de tronzar de diamante
delantero y se deja montado solamente el disco
trasero en la máquina, la fresadora para canaletas
en muros queda apta para cortar también (por
ejemplo, azulejos).

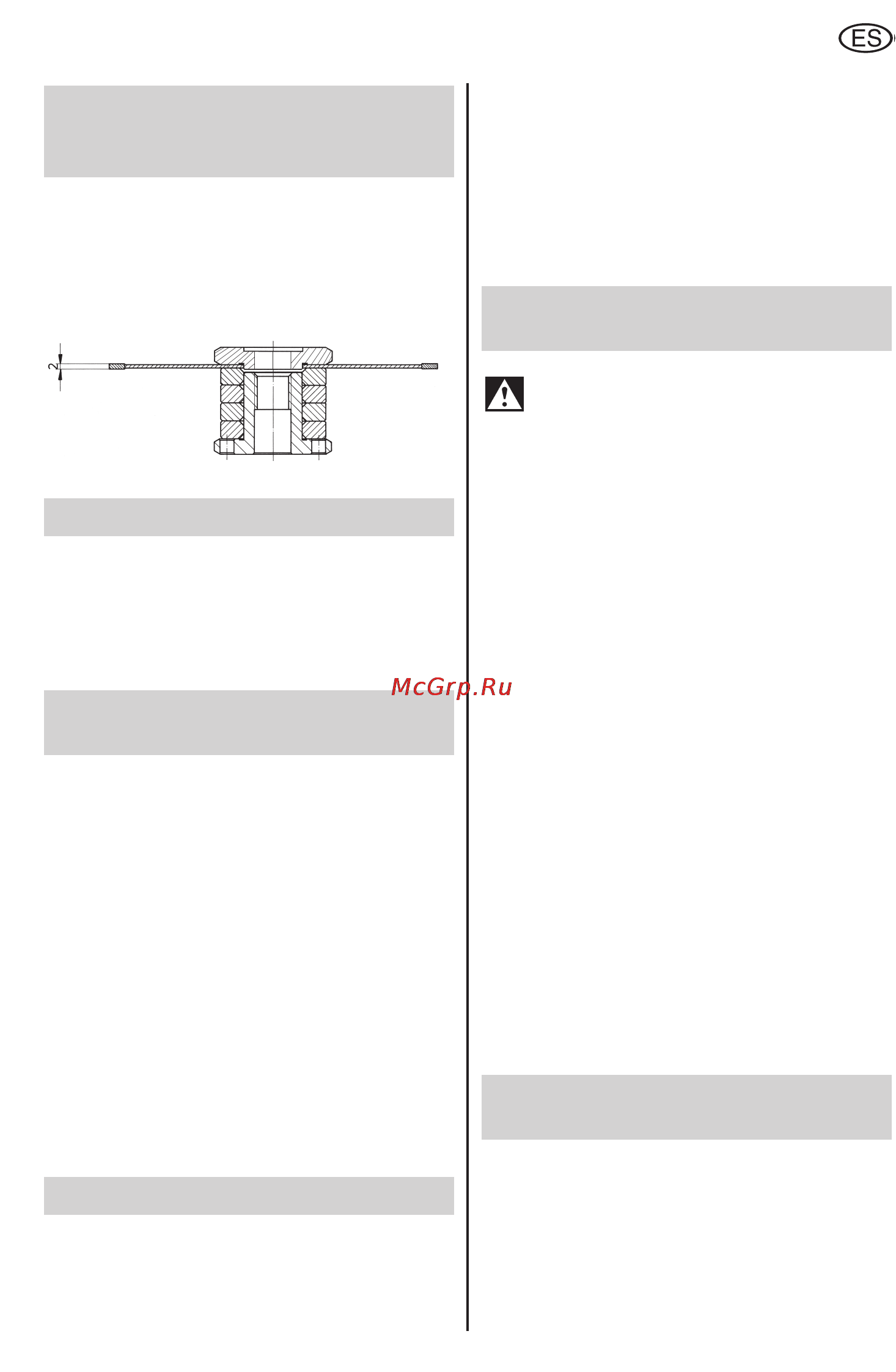

Figura 2
9 Profundidad de corte
Después de aflojar la manilla en cruz (4) es
posible ajustar la máquina (conforme a la
escala 1) a cualquiera profundidad de corte entre
0 mm y 30 mm.
Ahora apretar nuevamente la manilla en cruz.
10 Aspiración del polvo de
piedra
Para aspirar el polvo de piedra producido durante
la operación con la fresadora para canaletas en
muros se coloca la manguera de aspiración
30 344 (4 m) en la abertura de soporte del equipo
de aspiración (5). La unión de bayoneta evita que
la manguera de aspiración sea aflojada acci -
dental mente durante la operación de la máquina.
Si se utiliza una segunda manguera de
aspiración 30 344, el equipo de aspiración puede
ser colocado a una distancia de hasta 8 m del
puesto de trabajo.
Para conectar una manguera de aspiración sin
unión de bayoneta, colocar el adaptador de
conexión adjunto.
¡ Atención! Nunca trabajar con la fresadora
para canaletas en muros sin utilizar un equipo
de aspiración de polvo, de otro modo el motor
se ensuciará rápidamente con el polvo de piedra.
11 Conectar y desconectar
Para conectar la máquina se desplaza hacia
adelante el conmutador corredizo (13) hasta que
quede enclavado. Ahora aparece detrás del
conmutador corredizo el carácter “I”.
La fresadora para canaletas en muros está
dispuesta para la operación, cuando se apaga
el LED (6) que se enciende brevemente
después de la conexión.
Para desconectar la máquina presionar el
extremo trasero del conmutador corredizo (13)
(que se encuentra sobresaliente en la posición
conectada) quedando colocado en la posición “0”.
12 Trabajar con la fresadora
para canaletas en muros
Posicionar el manubrio de tal manera
que éste pueda ser agarrado
correctamente sin tocar la cubierta de
protección. El contacto con cables
electriza las partes metálicas de la
carcasa y puede producir una descarga
eléctrica al usuario.
La empuñadura (2) puede ser ajustada después
de aflojarse el tornillo hexagonal (14). Colocar la
empuñadura en la posición deseada y luego
apretar el tornillo hexagonal.
En el extremo trasero del patín de guía (10) se
encuentra una marca triangular (8). La marca está
posicionada en la prolongación del disco de
tronzar de diamante trasero y se utiliza durante el
corte de ranuras para indicar la posición del corte.
Colocar la fresadora para canaletas en muros
(estando el motor en marcha) con el patín de
guía (1) sobre la superficie en que se desea
realizar la ranura y guiarla lentamente hacia abajo
hasta alcanzar la profundidad de corte ajustada.
Ahora mover la máquina en la dirección de corte,
por ejemplo desde arriba hacia abajo como lo
muestra la figura A (página 4) o bien, si se trata de
cortes horizontales, moverla hacia sí, como lo
muestra la figura B (página 4).
El alma que queda entre ambos cortes puede ser
extraída mediante la herramienta desprendedora
incluida.
Si se trata de ranuras de mayor profundidad
en material duro (por ejemplo, hormigón), ellas
no podrán ser cortadas de una pasada.
13 Protección contra
sobrecargas
13.1 Embrague de seguridad
En el engranaje de la fresadora para canaletas en
muros se encuentra integrado un embrague de
seguridad. Este embrague sirve para proteger al
operario contra un alto par de giro que podría
producirse, por ejemplo, al ladearse y atascarse
los discos de tronzar de diamante durante el
trabajo. El embrague de seguridad protege y al
