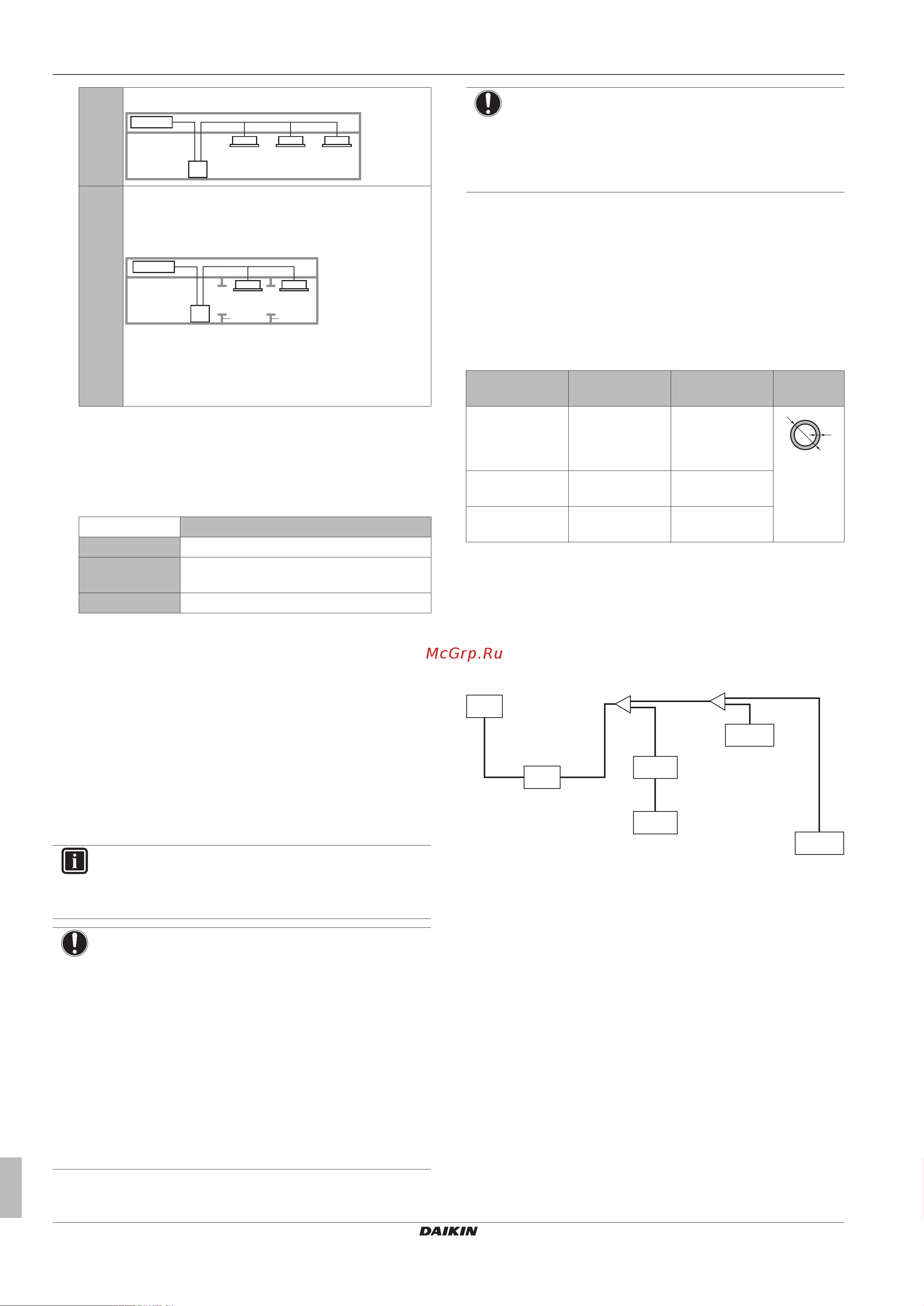

5 Подготовка
Справочное руководство для монтажника и пользователя
14
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
D Когда нет маленьких помещений:
E Когда помещения соединены между собой
достаточно большим открытым проемом, через
который поток воздуха может свободно
циркулировать.
a
b
a
b
a Проем между помещениями
b Перегородка (когда есть проем без двери или
проемы выше и ниже двери площадью не менее
0,15% общей площади помещения).
3 Концентрация хладагента рассчитывается как результат
вычисления пункта 1 и 2, упомянутых ранее. Если
результат расчета по приведенной выше формуле
превышает предельно допустимый уровень концентрации,
то в соседнем помещении проделывается еще одно
вентиляционное отверстие.
Формула F/G≤H
F Общее количество хладагента в системе
G Объем (в м
3
) наименьшего помещения, в
котором установлен блок
H Предельный уровень концентрации (кг/м
3
)
4 Рассчитайте концентрацию хладагента с учетом объема
помещения, в котором установлен блок, и соседнего
помещения. Если концентрация хладагента не превышает
максимально допустимый уровень концентрации,
проделайте вентиляционные отверстия в двери, ведущей в
соседние помещения.
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
поддерживать чистоту, сухость и герметичность
системы.
▪ Чистота и сухость: необходимо исключить
возможность проникновения в систему посторонних
веществ и примесей (в том числе минеральных
масел и влаги).
▪ Герметичность: Хладагент R410A не содержит
хлора, не разрушает озоновый слой и не снижает
защищенность земли от ультрафиолета. Выброс
хладагента R410A в атмосферу может вызывать
слабый парниковый эффект. Вот почему
необходимо следить за герметичностью системы.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
5.3.2 Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Степень отжига и толщина стенок труб:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная
медь (O)
≥0,80мм
t
Ø
15,9мм (5/8") Отожженная
медь (O)
≥0,99мм
19,1мм (3/4") Медь средней
твердости (1/2H)
≥0,80мм
(a) В зависимости от действующего законодательства и
максимального рабочего давления блока (см. параметр
PS High на паспортной табличке блока) могут
потребоваться трубы с большей толщиной стенки.
5.3.3 Как подобрать трубки по размеру
Чтобы определить размеры трубок, см. приведенные далее
таблицы и иллюстрацию (только как ориентир).
A
a
B
D
D
C
D
D
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a Теплообменник
b Компрессор
c Комплект для разветвления трубопроводов хладагента
VRVDX Внутренний блок VRVDX
EKEXV Комплект расширительного клапана
AHU Кондиционер
A Участок между теплообменником и компрессором
B Трубопровод между компрессором и (первым)
комплектом разветвления трубопровода хладагента
(=главный трубопровод)
C Трубопроводы между рефнетами
D Участок между рефнетом и внутренним блоком
Если использовать трубки необходимых размеров (дюймовых)
невозможно, допускается применение трубок других диаметров
(миллиметровых) с учетом следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в параграфе "6.8.3 Расчёт
количества хладагента для дозаправки"на стр.27.
