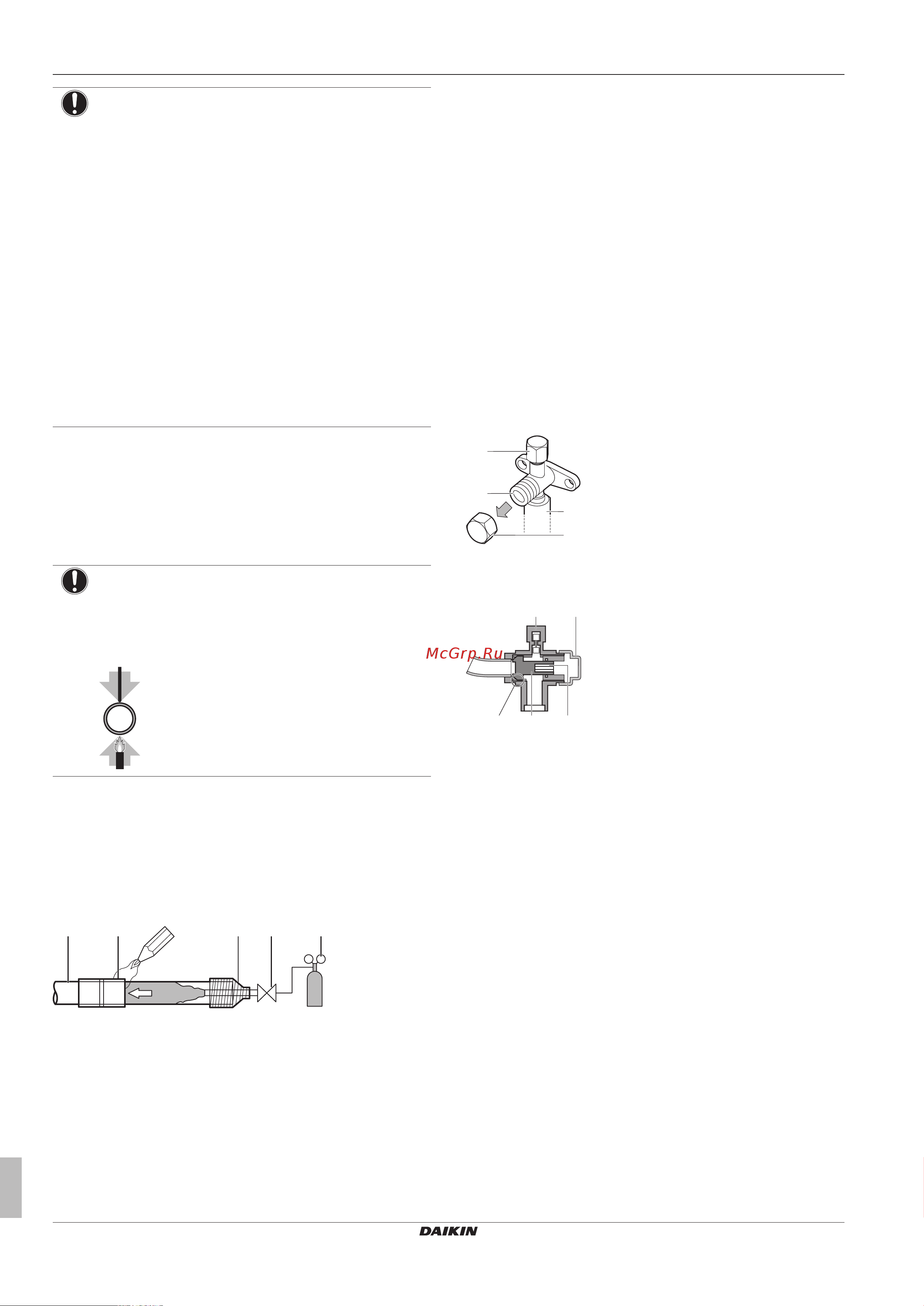

6 Монтаж
Справочное руководство для монтажника и пользователя
20
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в
отношении трубопроводов хладагента:
▪ Не допускайте проникновения в контур циркуляции
хладагента никаких посторонних веществ (напр.,
воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом
R410A.
▪ Обеспечьте наличие монтажных инструментов
(комплекта манометра коллектора и т.п.), которые
специально предназначены для работы с
хладагентом R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(напр., масла и влаги) в систему.
▪ Обеспечьте защиту трубопроводов от
проникновения грязи, жидкости и пыли путем
пережатия или заклеивания концов трубок.
▪ Соблюдайте осторожность при прокладке медных
труб через стены.
6.5.3 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.5.4 Пайка концов трубок
ПРИМЕЧАНИЕ
Меры предосторожности при подсоединении
трубопроводов по месту установки. Наносите твердый
припой, как показано на рисунке.
1
1
≤Ø25.4
▪ Продувка азотом при пайке препятствует образованию
большого количества оксидированной пленки на внутренней
поверхности трубок. Эта пленка оказывает отрицательное
воздействие на клапаны и компрессоры в системе циркуляции
хладагента и препятствует нормальной работе этой системы.
▪ Азот должен подаваться под давлением 20 кПа (этого
достаточно, чтобы он начал проступать на поверхности), при
этом необходимо установить редукционный клапан.
a b c d e
f
f
a Трубопровод хладагента
b Детали, подвергающиеся пайке
c Изолирующая обмотка
d Ручной клапан
e Редукционный клапан
f Азот
▪ НЕ пользуйтесь антиоксидантами при пайке трубных
соединений.
Остатки могут засорить трубы и вызвать поломку
оборудования.
▪ НЕ пользуйтесь флюсом при пайке медного трубопровода
хладагента. Используйте твердый припойный сплав на основе
фосфорной меди (BCuP), для которого не нужен флюс.
Флюс оказывает на трубки циркуляции хладагента
исключительно вредное воздействие. Например, если
используется флюс на основе хлора, он вызовет коррозию
трубки, а если во флюсе содержится фтор, то он ухудшит
характеристики масла, используемого в контуре.
6.5.5 Применение запорного клапана с
сервисным отверстием
Обращение с запорным клапаном
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ На приведенной ниже иллюстрации обозначены названия
деталей запорного клапана, при помощи которых
осуществляется работа с клапаном.
▪ Запорный клапан поставляется с завода в перекрытом
состоянии.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный клапан
c Соединение с трубопроводом
d Крышка запорного клапана
a b
cde
a Сервисное отверстие
b Крышка запорного клапана
c Шестигранное отверстие
d Шток
e Уплотнение
Как открывается запорный клапан
1 Снимите крышку запорного клапана.
2 Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат: Клапан открыт.
Чтобы полностью открыть запорный клапан диаметром 19,1мм,
вращайте шестигранный ключ, применяя крутящий момент от 27
до 33Н•м.
Неверный крутящий момент может привести к утечке
хладагента или к поломке головки запорного клапана.
