6 Монтаж
Справочное руководство для монтажника и пользователя
18
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07

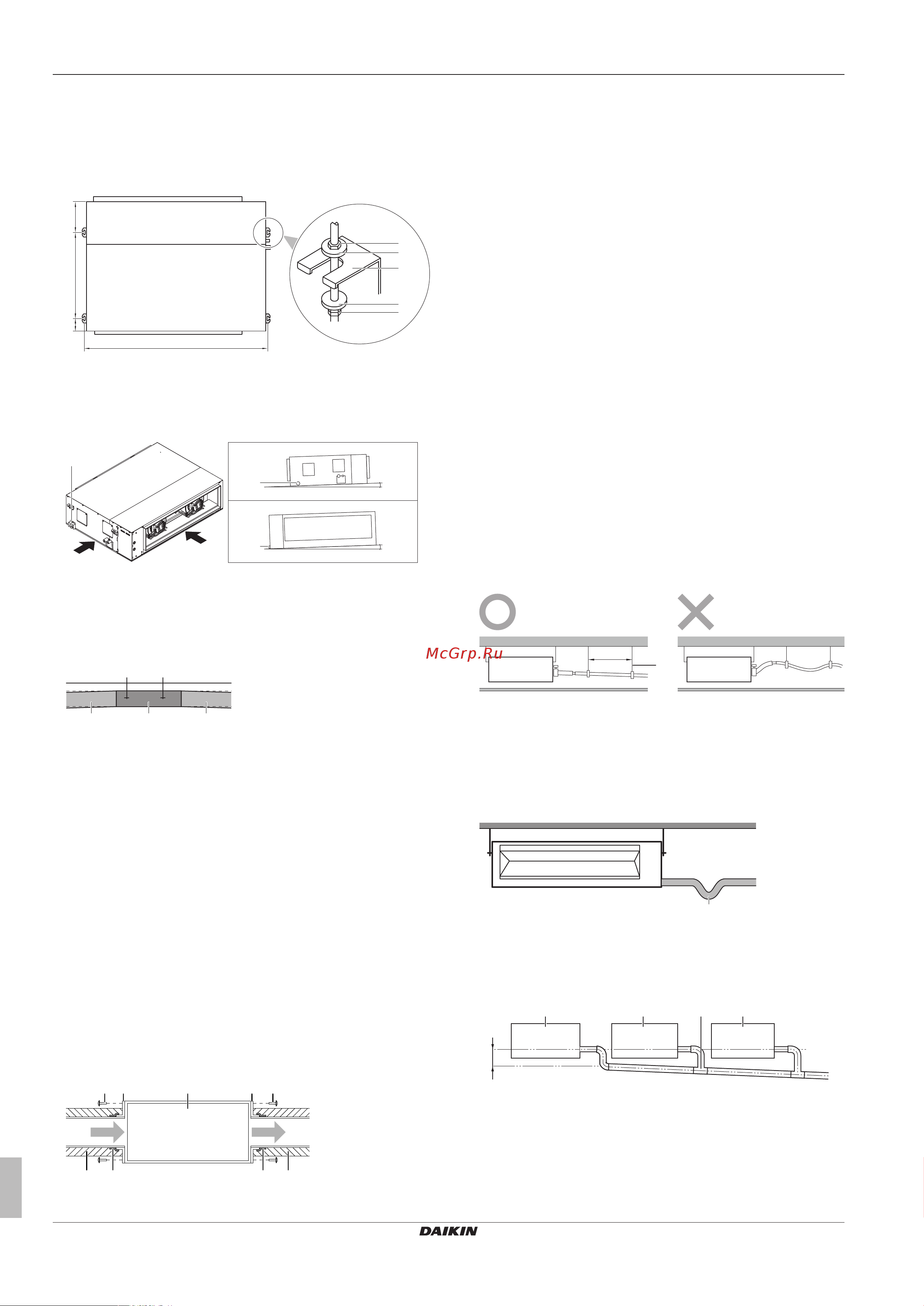

▪ Подвесные болты. Для монтажа используйте подвесные
болты. Убедитесь в том, что потолок достаточно прочный и
выдерживает вес блока. Если потолок недостаточно прочен,
укрепите его перед монтажом блока.
Прикрепите подвесной кронштейн к подвесному болту.
Убедитесь в том, что он надежно закреплен сверху и снизу с
помощью гаек с шайбами.
a1
4×
b
b
a2
c
1497 (mm)
705 25584
a1 Гайка
a2 Двойная гайка
b Шайба
c Подвесной кронштейн
▪ Сток воды в дренаж. Проследите за свободным стоком воды
в сливную трубу.
0~2°
0~2°
A
A
B
B
a
a
a
a Подсоединение сливной трубы
6.4.3 Указания по установке воздуховода
Воздуховод приобретается по месту установки.
▪ Уклон. Проследите за наклоном воздуховода вниз во
избежание проникновения воды в теплообменник.
a b a
a Воздуховод
b Теплообменник
▪ Решетки. Решетки монтируются на входе и выходе
воздуховода во избежание попадания в него животных и
мусора.
▪ Отверстия для техобслуживания. Чтобы упростить
техническое обслуживание, в воздуховоде проделываются
отверстия.
▪ Термоизоляция. Воздуховод необходимо оборудовать
термоизоляцией во избежание потерь тепла, в частности,
образования конденсата (во время работы на обогрев) или
перегрева здания (при работе на охлаждение).
▪ Звукоизоляция. Воздуховод необходимо оборудовать
звукоизоляцией, особенно там, где шум крайне нежелателен.
Пример: шумопоглощающий воздуховод, шумопоглощающий
кожух воздуховода.
▪ Утечки воздуха. Обмотайте алюминиевой лентой место
соединения воздуховода с теплообменником. Проследите за
тем, чтобы не было утечек воздуха между воздуховодом и
теплообменником, а также в любом другом соединении. Это
позволит устранить образование конденсата, перегрев и шум.
a b b a
eed d
c
a Винт (приобретается по месту установки)
b Фланец (приобретается по месту установки)
c Теплообменник
d Изоляционный материал (приобретается по месту
установки)
e Алюминиевая лента (приобретается по месту
установки)
▪ Обратный воздухоток. Воздухоток необходимо защитить от
ветра во избежание обратного воздухотока.
6.4.4 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к теплообменнику
▪ Установить дренажный насос и сливной резервуар
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1-1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Неприятные запахи. Избежать неприятные запахи можно,
смонтировав ловушку.
a
a Ловушка
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100 mm
a b c b
a Теплообменник
b Внутренний блок
c Тройник
