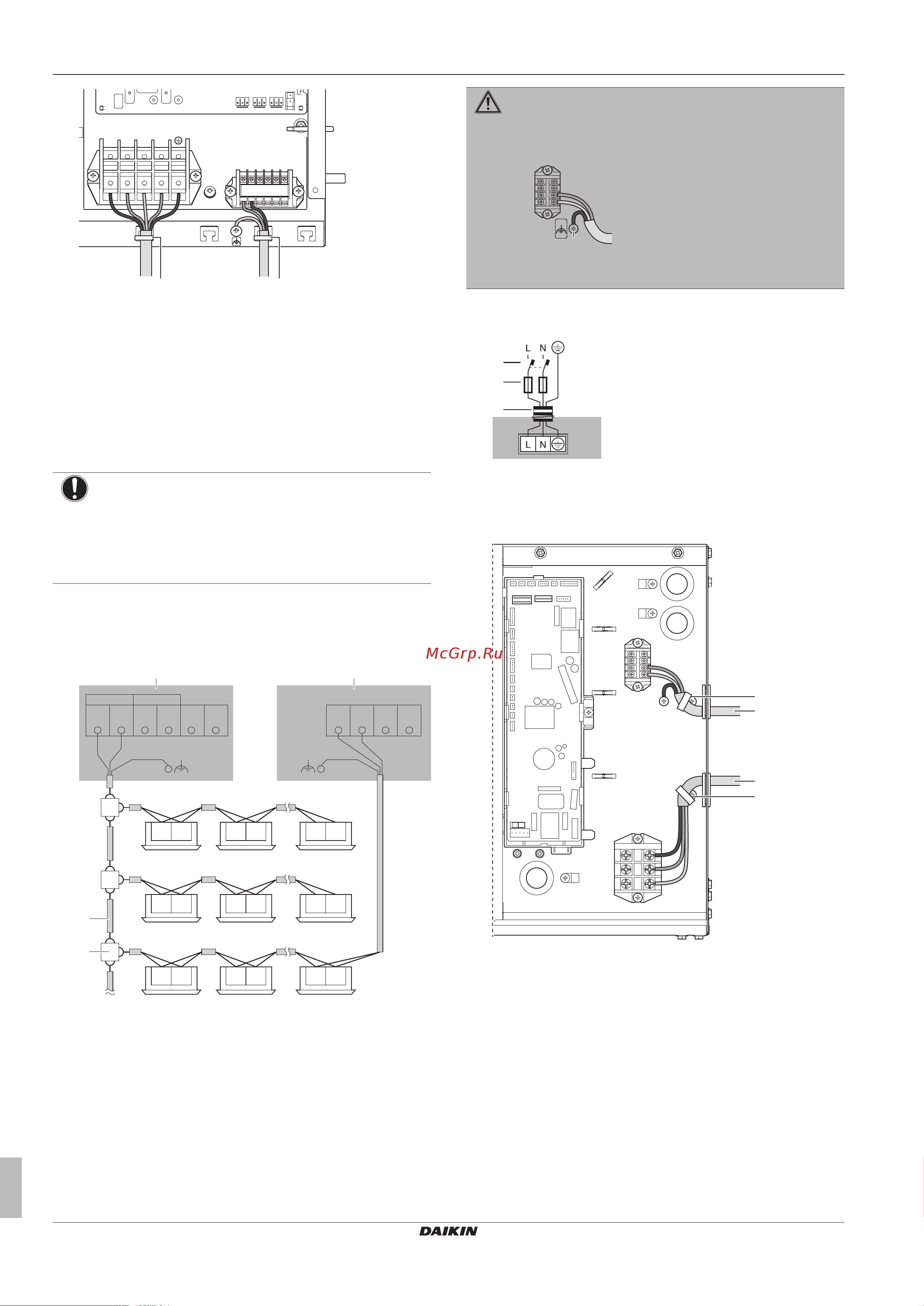

6 Монтаж
Справочное руководство для монтажника и пользователя
32
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
X2M
b a
X1M
L1
F1 F2
L2 L3 N
c c
a Электропроводка управления
b Электропроводка питания
c Кабельная стяжка
5 Установите крышки для техобслуживания на место. См.
"6.10.2Как закрыть компрессор"на стр.33.
6 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
6.9.5 Подключение электропроводки к
теплообменнику
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка
установить сервисную крышку на место.
1 Снимите сервисную крышку. См. "6.2.3Как открыть крышку
распределительной коробки теплообменника"на стр.17.
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
d
X2MX2M
TO OUT/DTO IN/D
F1 F2 F1 F2
ba
c
a Компрессор
b Теплообменник
c Изолированный+экранированный кабель
(двужильный) (без полярности)
d Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только экранированными кабелями, не
забывая подсоединять провод заземления к
сигнальной клемме.
X2M
a
F1 F2
a Заземление (пользуйтесь винтом, входящим в
комплект принадлежностей)
3 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Проложив проводку через монтажную раму, закрепите
кабели (электропитания и управления) стяжками.
A1P
X1M
X2M
b
a
c
c
a Электропроводка управления
b Электропроводка питания
c Кабельная стяжка
6.10 Завершение монтажа
компрессора
6.10.1 Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
