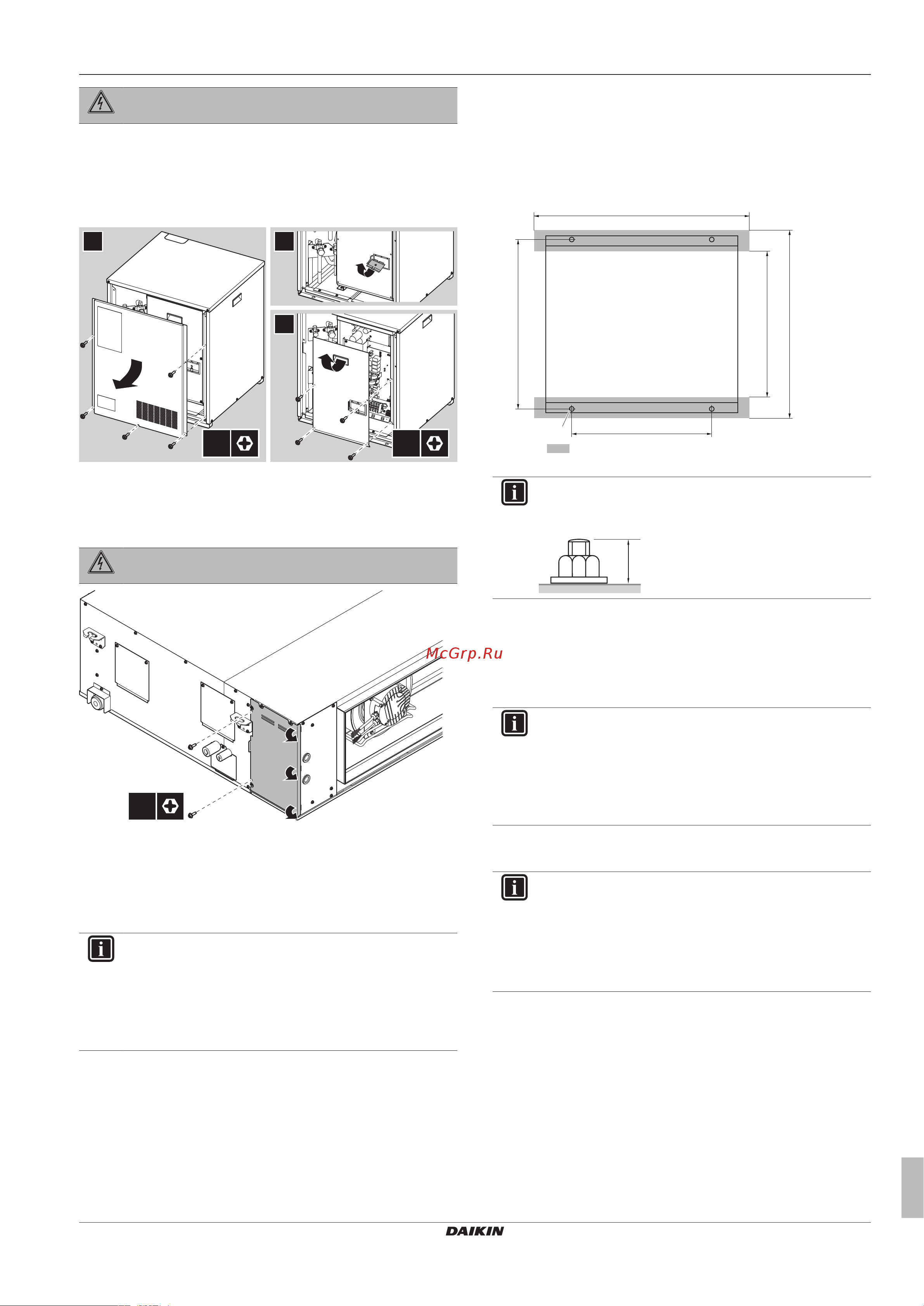

6 Монтаж
Справочное руководство для монтажника и пользователя
17
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
1 Снимите с компрессора крышку для техобслуживания.
2 Если нужно задать местные настройки, снимите смотровую
крышку.
3 Если нужно подключить электропитание, снимите крышку
распределительной коробки.
2
3
1
5×
4×
6.2.3 Как открыть крышку
распределительной коробки
теплообменника
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
2×
6.3 Монтаж компрессора
6.3.1 Меры предосторожности при монтаже
компрессора
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.2 Указания по установке компрессора
Проверьте прочность и горизонтальность площадки для
установки, так чтобы блок после установки не вызывал
вибраций или шума при работе. Если есть вероятность
передачи вибрации на здание, используйте вибростойкую
резину (приобретается по месту установки).
Компрессор можно установить прямо на пол или на опорную
конструкцию.
▪ Установка на пол. Закреплять блок анкерными болтами НЕ
обязательно.
▪ Установка на опору. Блок надежно крепится к опоре
анкерными болтами с гайками и шайбами (приобретаются по
месту установки). Площадь опоры (бетонной или в виде рамы
из стальных балок) должна превышать область, помеченную
серым.
a
≤
480
516
≥666
426
≥640
(mm)
Минимально допустимая опора
a Точка крепления (4×)
ИНФОРМАЦИЯ
Рекомендованная высота верхней выступающей части
болтов составляет 20мм.
20 mm
6.4 Монтаж теплообменника
6.4.1 Меры предосторожности при монтаже
теплообменника
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.4.2 Указания по установке теплообменника
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
