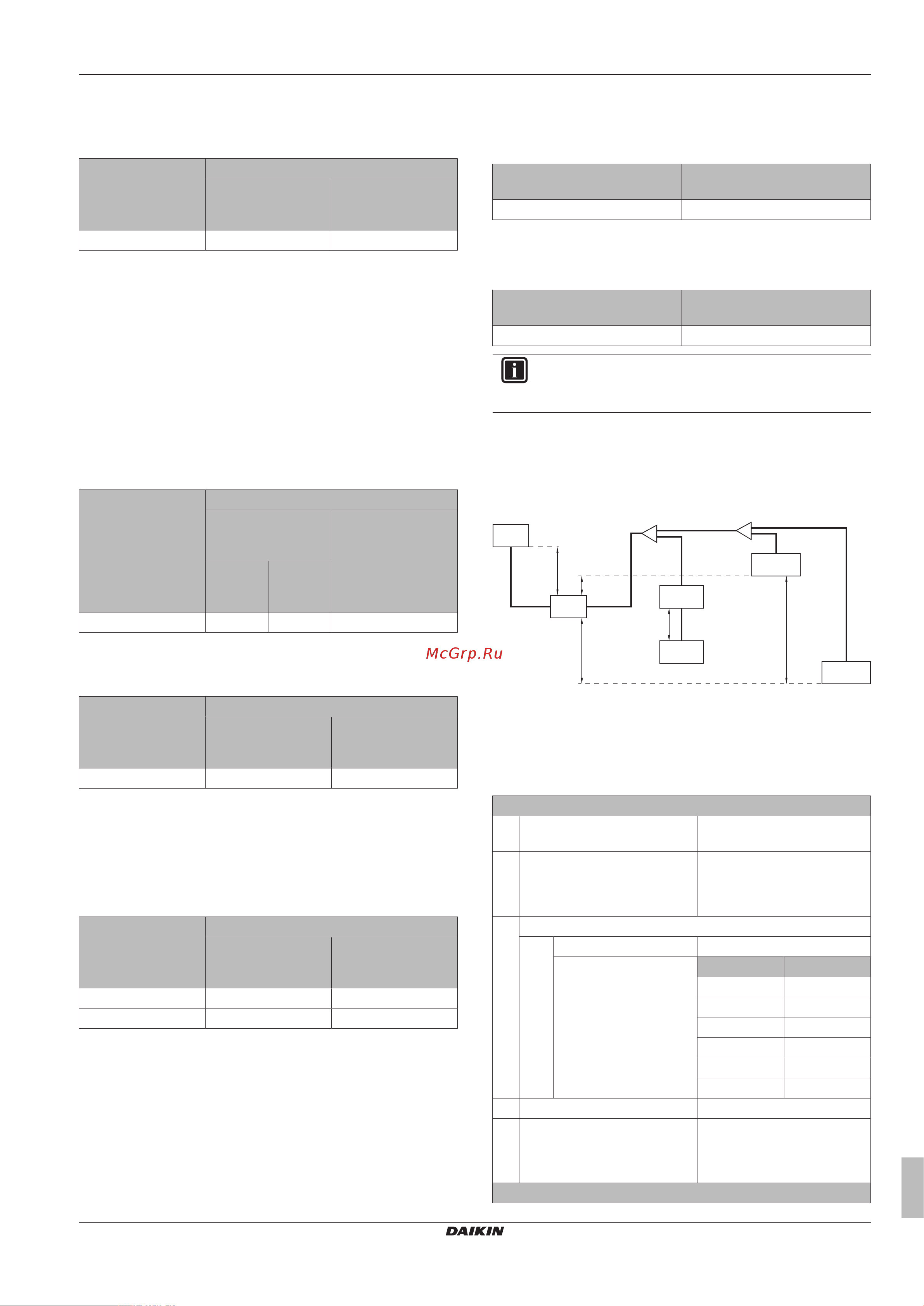

![Daikin SB.RKXYQ5T8 [15/72] Подготовка](/views2/1769817/page15/bgf.png)
5 Подготовка
Справочное руководство для монтажника и пользователя
15
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
A: Участок между теплообменником и
компрессором
Диаметры, рекомендованные к применению:
Тип
производительнос
ти компрессора
(HP)
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
5 19,1 12,7
B: Трубопровод между компрессором и
(первым) комплектом разветвления
трубопровода хладагента
Если эквивалентная длина трубок между теплообменником и
самым дальним внутренним блоком достигает 90 м,
рекомендуется увеличить диаметр трубок главного
трубопровода газообразного хладагента (между компрессором и
первым комплектом разветвления). Если установить трубки
диаметра, рекомендованного для трубопровода газообразного
хладагента, или увеличить диаметр стандартных трубок не
представляется возможным, то последние придется оставить
(что может привести к некоторому снижению
производительности).
Тип
производительнос
ти компрессора
(HP)
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
Стандарт Увеличе
нный
диаметр
5 15,9 19,1 9,5
C: Трубопроводы между рефнетами
Диаметры, рекомендованные к применению:
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
<150 15,9 9,5
D: Участок между рефнетом и внутренним
блоком
Диаметр труб должен совпадать с диаметром соединений
(трубопроводов жидкого и газообразного хладагентов) с
внутренними блоками. Ниже указаны диаметры для внутренних
блоков:
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
5.3.4 Как подбирать комплекты
разветвления трубопровода
хладагента
Образец прокладки трубопровода см. в параграфе "5.3.3 Как
подобрать трубки по размеру"на стр.14.
Рефнет-тройник
Рефнеты-тройники подбираются по приведенной ниже таблице
в зависимости от производительности компрессора. Пример:
рефнет-тройник c.
Тип производительности
компрессора (HP)
Комплект для разветвления
трубопроводов хладагента
5 KHRQ22M20T
Рефнеты-коллекторы
Рефнеты-коллекторы подбираются по приведенной ниже
таблице в зависимости от производительности компрессора.
Тип производительности
компрессора (HP)
Комплект для разветвления
трубопроводов хладагента
5 KHRQ22M29H
ИНФОРМАЦИЯ
К коллектору можно подсоединять не более 8
ответвлений.
5.3.5 Перепад высот трубопроводов
хладагента
Длина труб и перепады высот должны соответствовать
указанным далее параметрам.
H1
H2
H3
H5
L1
a
L2
L3
L4
L5
L6
L7
H4
b
EKEXV
AHU
VRV DX
VRV DX
c
c
a Теплообменник
b Компрессор
c Комплект для разветвления трубопроводов хладагента
VRVDX Внутренний блок VRVDX
EKEXV Комплект расширительного клапана
AHU Кондиционер
H1~H5 Перепады высот
L1~L7 Длина трубопроводов
Миним альная и максимальная длина трубопроводов
1 Теплообменник →
компрессор
L1≤30м
2 Фактическая (эквивалентная)
длина трубопроводов
(a)
L2+L3+L4≤70м (90м)
L2+L5+L6≤70м (90м)
L2+L5+L7≤70м (90м)
3 Общая длина трубопроводов (x=L1+L2+L3+L4+L5+L6+L7)
Минимум 10м≤x
Максимум Если… то…
L1≤30м x≤115м
L1≤25м x≤120м
L1≤20м x≤125м
L1≤15м x≤130м
L1≤10м x≤135м
L1≤5м x≤140м
4 EKEXV → AHU L4≤5м
5 Первый комплект
разветвления → внутренний
блок/AHU
L3+L4≤40м
L5+L6≤40м
L5+L7≤40м
Максимальные перепады высот
(b)
