4 Информация об агрегатах и дополнительном оборудовании
Справочное руководство для монтажника и пользователя
9
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
j Вспомогательный патрубок трубопровода
газообразного хладагента (контур2: к внутренним
блокам) (Ø15,9мм)

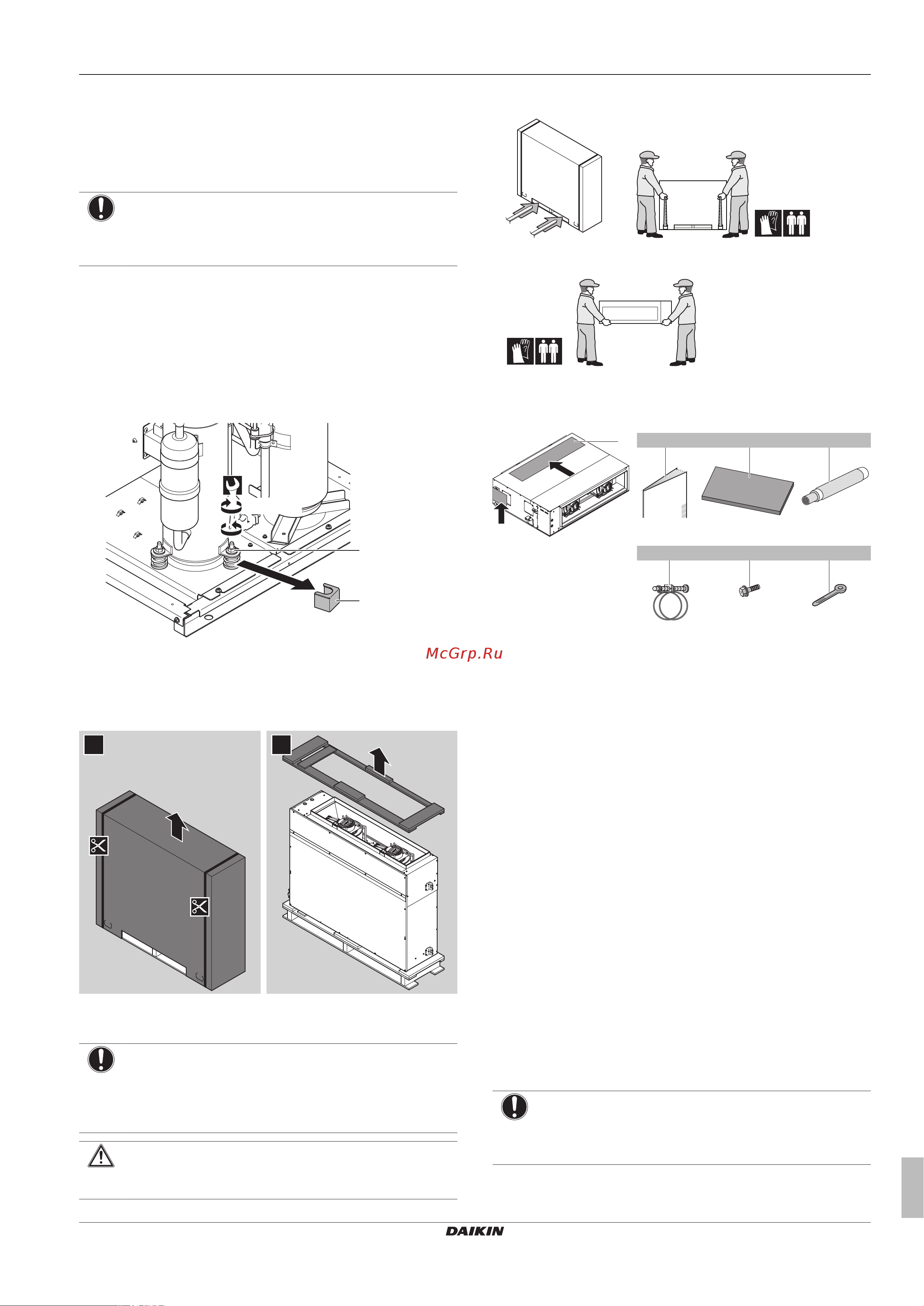

3.2.4 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочную распорку, установленную на ножку
компрессора для защиты блока во время перевозки,
необходимо снять. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
1 Немного ослабьте крепежную гайку (a).
2 Удалите транспортировочную распорку (b), как показано на
рисунке ниже.
3 Затяните крепежную гайку (a).
·
3
1
(10.1 N·m)
2
a
b
3.3 Теплообменник
3.3.1 Распаковка теплообменника
1 2
3.3.2 Обращение с теплообменником
ПРИМЕЧАНИЕ
Сняв теплообменник с поддона, ни в коем случае НЕ
ставьте блок на пол стороной всасывания или
нагнетания. Возможное следствие: деформация
всасывающего или нагнетающего отверстия.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ прикасайтесь к
воздухозаборнику и к алюминиевым ребрам блока.
▪ В упаковке. Пользуйтесь вилочным погрузчиком или
стропами.
▪ Без упаковки. Переносите блок, не торопясь, как показано
здесь:
3.3.3 Как снять принадлежности с
теплообменника
ba
1×
c
1×
d
1×
1× 1× 3×
e f g
a Дополнительный фильтр для мусора
b Руководство по монтажу теплообменника
c Уплотнительная подушка
d Сливной шланг
e Металлический зажим
f Винт (для экрана проводки управления)
g Кабельная стяжка
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Эта глава содержит следующую информацию.
▪ Идентификация компрессора и теплообменника.
▪ Где компрессор и теплообменник встраиваются в систему.
▪ С какими внутренними блоками и дополнительным
оборудованием сочетаются компрессор и теплообменник.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
