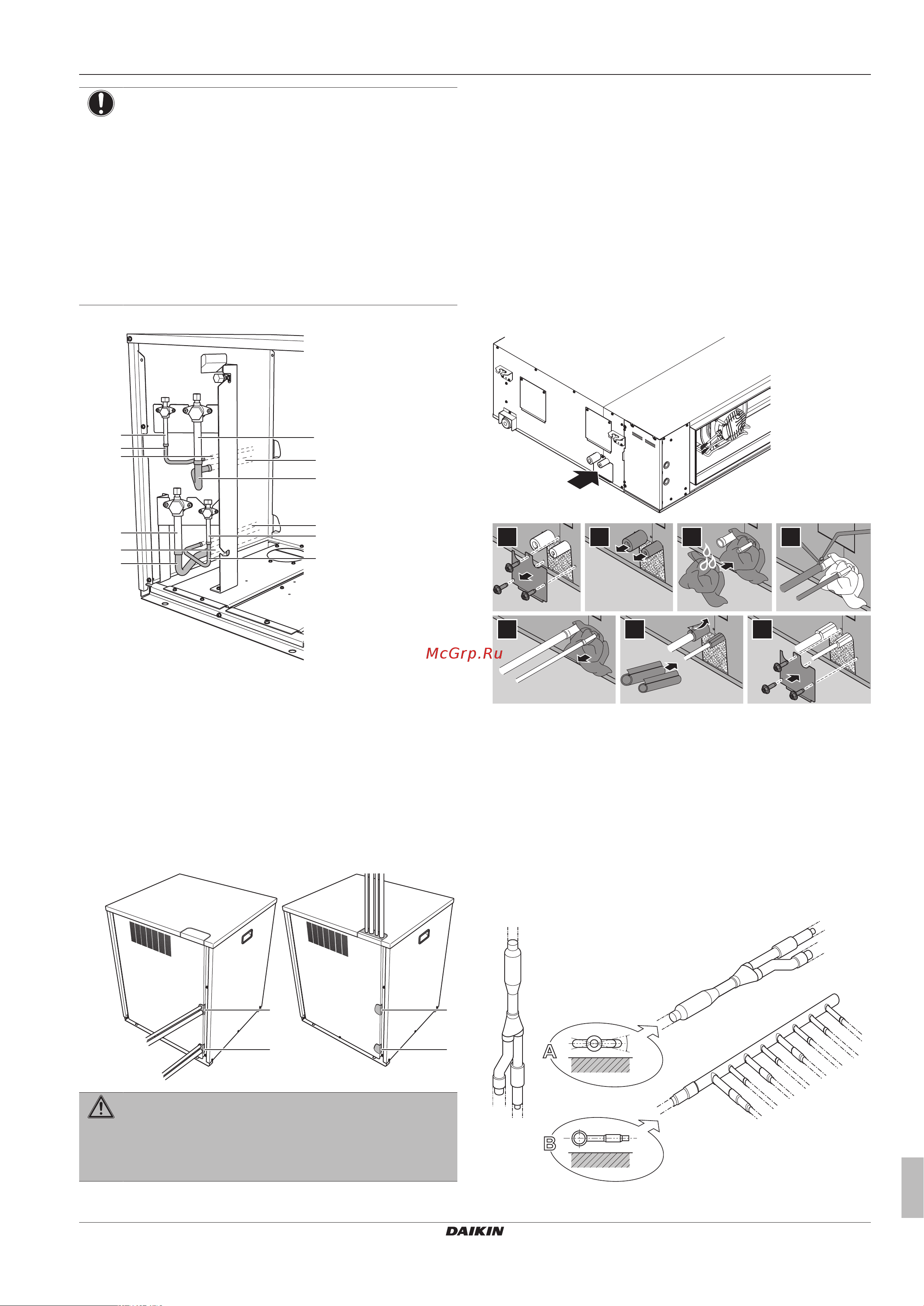

6 Монтаж
Справочное руководство для монтажника и пользователя
23
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
4 Подсоедините трубопровод (пайкой) в следующем порядке:
a1
c1
c2
c3
a2
a3
b1
b2
b3
d3
d1
d2
a Трубопровод жидкого хладагента (контур2: к
внутренним блокам)
b Трубопровод газообразного хладагента (контур2: к
внутренним блокам)
c Трубопровод газообразного хладагента (контур1: к
теплообменнику)
d Трубопровод жидкого хладагента (контур1: к
теплообменнику)
1 Пережатые трубки
2 Принадлежности для прокладки трубопроводов
3 Обвязка трубопроводов по месту установки
5 Установите крышку для техобслуживания на место.
6 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему насекомых.
a
a
a
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
6.5.8 Подсоединение трубопровода
хладагента к теплообменнику
1 Снимите крышку.
2 Снимите 2 изолирующих элемента.
3 Положите впереди влажную тряпку для защиты сливного
поддона.
4 Выполните пайку трубопроводов жидкого и газообразного
хладагентов.
5 Уберите влажную тряпку.
6 Установив 2 изолирующих элемента на место, закрепите их
изолентой.
7 Установите крышку на место.
1 2 43
5 6 7
6.5.9 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
A
B
±
3
0
°
a
b
c
a
a Горизонтальная поверхность
