Daikin SB.RKXYQ5T8 [55/72] Технические данные
![Daikin SB.RKXYQ5T8 [55/72] Технические данные](/views2/1769817/page55/bg37.png)
13 Технические данные
Справочное руководство для монтажника и пользователя
55
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07

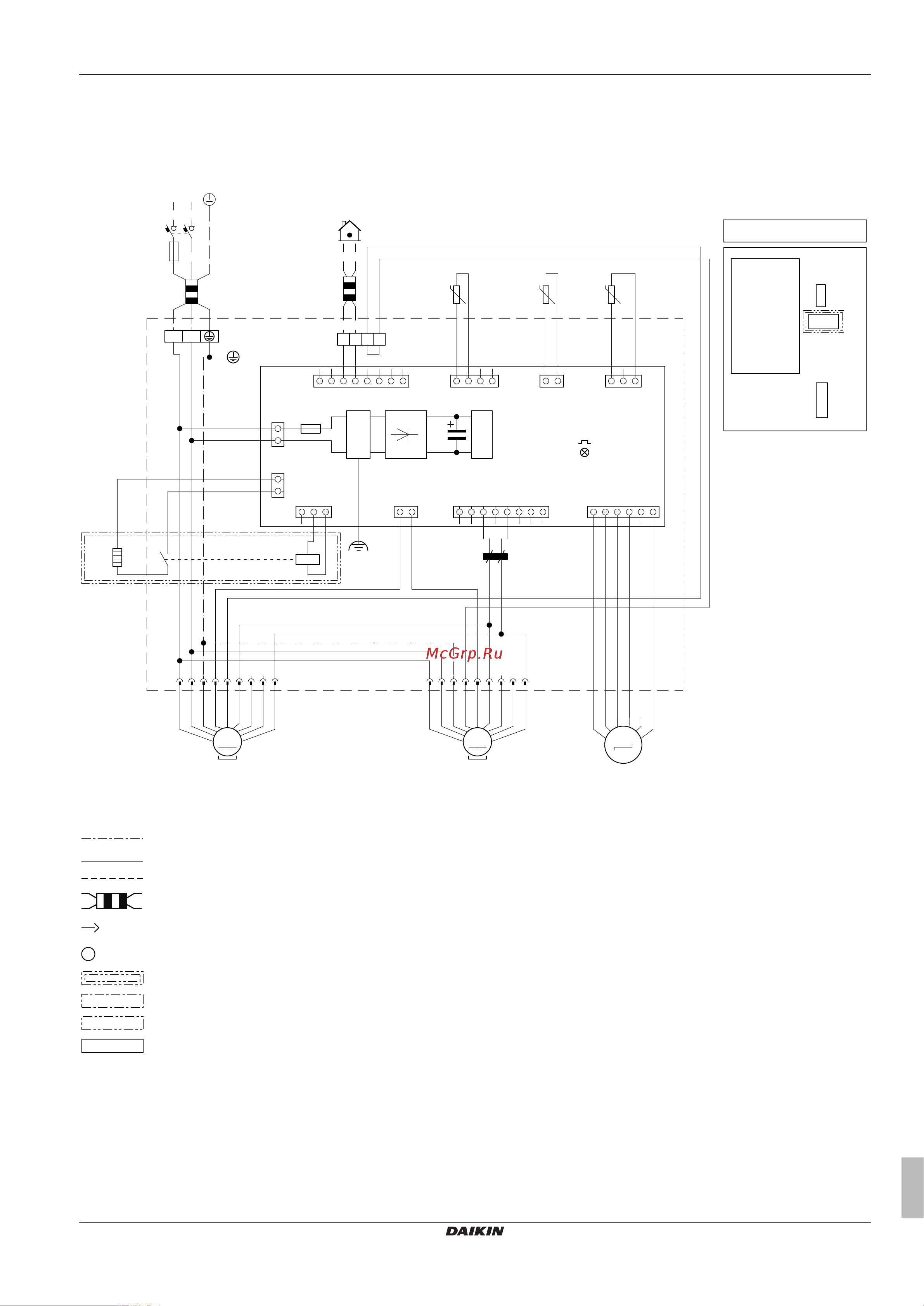

13.10 Схема электропроводки: Теплообменник
Входящая в комплектацию электрическая схема нанесена на
внутреннюю сторону крышки распределительной коробки.
4D096977-1A
1~ 50 Hz
220-240 V
Q1DI
NL
X1M
L N
R1T R2T R3T
-t°
-t° -t°
F1
X2M
F2
Er
Er
1 2 1 1 22 33 41 2 3 5 64 7 8
X27A
X20AX15A
X25A
X28A
1
2
1
2
1 2
1
2 3 53 6 7 81 2 4 1 2 3 4 5 6
X7A
A1P
X16A X18A X17AX30A
A1
A2
K1a
HAP
321 4 5 6 7 21 3 4 5 6 7 8 98 9
X1Y
L
N
0-10V
GND
NC
COM
PE
RSB
RSA
NC
COM
GND
0-10V
N
L
PE
RSB
RSA
YLW
ORG
BLK
RED
GRY
Y1E
M
M2F
MS
M1F
MS
X2Y
X1M
A1P
X2M
K1a
F1U
Z1F
V1R
PS
C1
Z1C
N=2
E1H
Распределительная
коробка
Положение в
распределительной коробке
Обозначения:
X1M Основная клеммная колодка
Заземление
15
Номер провода 15
Проводка по месту установки
Кабель по месту установки
**
/12.2
Соединение **, продолжение на стр. 12, столбец 2
1
Несколько вариантов проводки
Опция
Не смонтировано в распределительной коробке
Электропроводка в зависимости от модели
Плата
Обозначения на схеме электропроводки RDXYQ5:
A1P Печатная плата (основная)
C1 Конденсатор (A1P)
E1H Нагреватель дренажного поддона (опция)
F1U Плавкий предохранитель (T 6,3A / 250В) (A1P)
HAP Светодиодный индикатор работы (зеленый) (A1P)
K1a Реле вспомогательного оборудования (опция)
M*F Электромотор (вентилятора)
Q1DI Устройство защитного отключения (приобретается
по месту установки)
PS Импульсный источник питания (A1P)
R1T Термистор (воздух)
R2T Термистор (газ)
R3T Термистор (змеевик)
V1R Диодный модуль (A1P)
X1M Клеммная колодка (питание)
X2M Клеммная колодка (проводка управления)
X*M Клеммная колодка
Y1E Электронный расширительный клапан
Z1C Фильтр подавления помех (ферритовый
сердечник)
Z1F Фильтр подавления помех (A1P)
