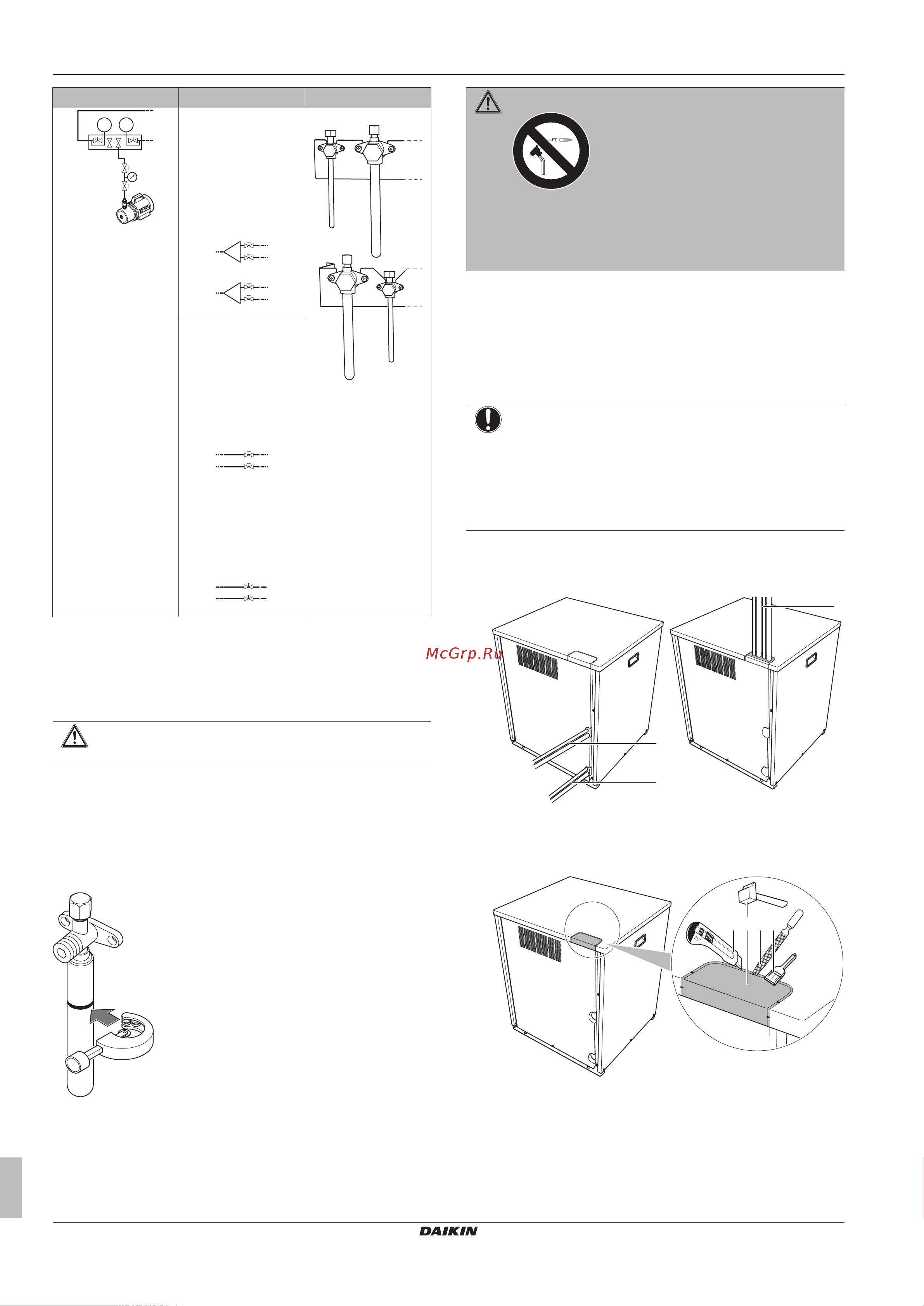

6 Монтаж
Справочное руководство для монтажника и пользователя
22
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
Коллектор Соединения Компрессор
p
<
p
>
e
B
A
Способ 1:
Подсоединение ко
всем отверстиям
для
техобслуживания
выполняется
одновременно.
C
a
b
A
c
d
B
C
C
C
D
D
c
d
b
a
Способ 2:
Сначала
выполняется
подсоединение к
первым двум
отверстиям для
техобслуживания.
C
C
bB
aA
Затем выполняется
подсоединение к
последним двум
отверстиям для
техобслуживания.
dB
c
A
C
C
a, b, c, d Отверстия запорных клапанов для техобслуживания
e Вакуумирующее/откачивающее устройство
A, B, C Клапаны A, B и C
D Разветвитель трубопровода хладагента
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Когда из пережатых трубок будет удален весь
газообразный хладагент и масло, отсоедините заправочный
шланг и закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов трубопроводов газообразного и жидкого
хладагента. Воспользуйтесь подходящим инструментом
(например, труборезом или кусачками).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не удаляйте пережатые участки
трубок посредством пайки.
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
6 Если откачка была произведена не полностью, то прежде
чем продолжать подсоединять трубопроводы,
прокладываемые по месту установки, дождитесь, пока
вытечет все масло.
6.5.7 Подсоединение трубопровода
хладагента к компрессору
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов
не забудьте воспользоваться входящими в
комплект поставки вспомогательными патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные
на месте, не соприкасались с другими трубками,
поддоном и боковой панелью.
1 Снимите крышку для техобслуживания. См. "6.2.2 Как
открыть компрессор"на стр.16.
2 Наметьте схему прокладки трубопровода (a или b).
b
a
a
a Подсоединение сзади
b Подсоединение сверху
3 Если выбрана схема прокладки трубопровода,
направленная вверх:
a b c d
a Срежьте изоляцию (под выбивным отверстием).
b Выбейте выбивное отверстие ударом.
c Удалите заусенцы.
d Покрасьте края отверстия и прилегающие к ним
участки восстановительной краской во избежание
образования ржавчины.
