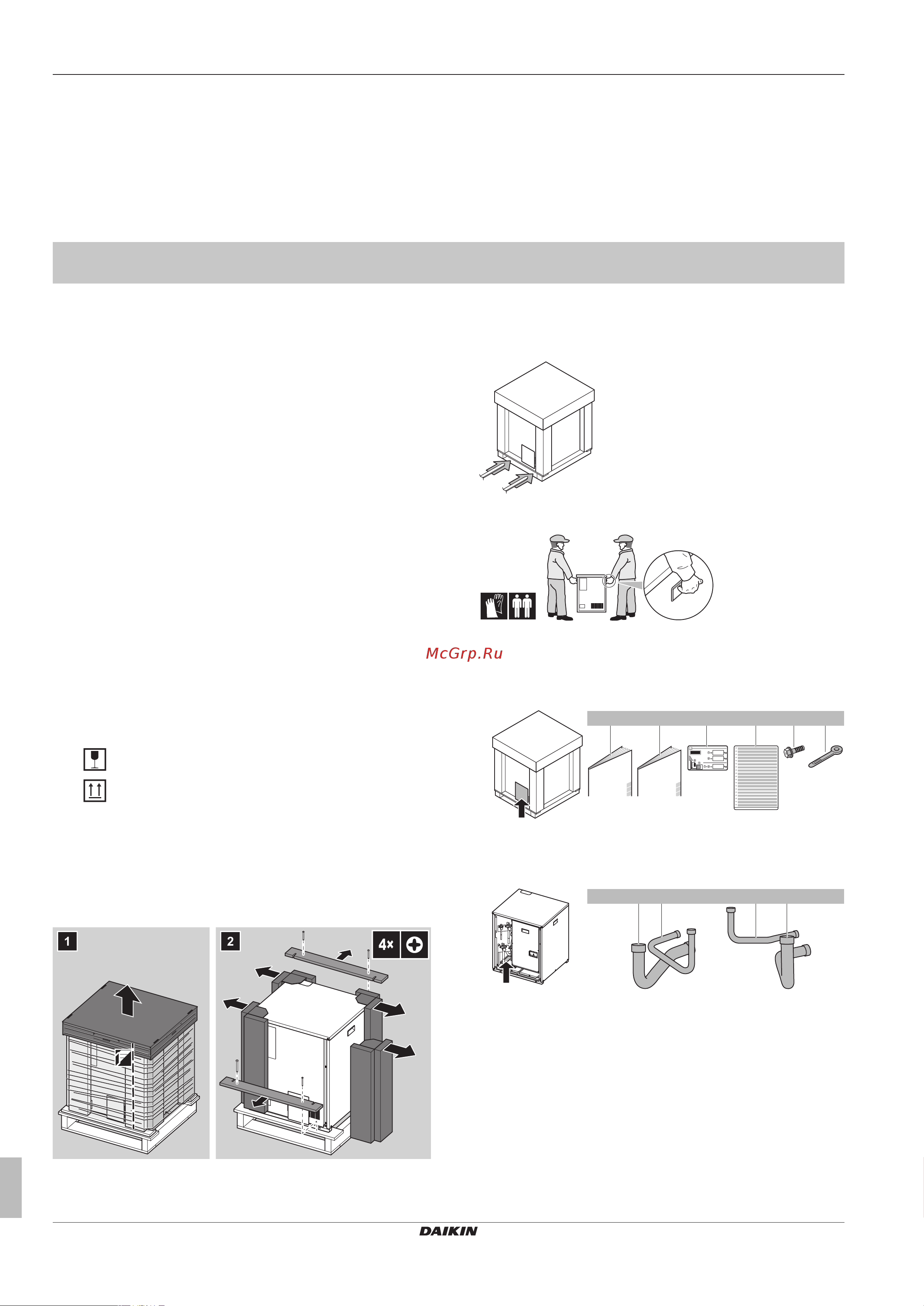

3 Информация о блоке
Справочное руководство для монтажника и пользователя
8
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к монтажу, технические спецификации,
справочные данные…
▪ Подробные пошаговые инструкции и справочная
информация для базового и расширенного применения
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Для монтажника
3 Информация о блоке
3.1 Обзор: информация о блоке
В этом разделе рассказывается о том, что нужно сделать после
доставки ящиков с компрессором и теплообменником к месту
установки.
Глава содержит следующую информацию.
▪ Распаковка и перемещение блоков
▪ Снятие аксессуаров с блоков
▪ Как снять транспортировочную распорку
Соблюдайте следующие рекомендации.
▪ Непосредственно после доставки агрегат необходимо
проверить на предмет повреждений. Обо всех повреждениях
следует незамедлительно сообщить представителю
компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения
компрессора.
▪ Заранее выберите траекторию перемещения блока.
3.2 Компрессор
3.2.1 Распаковка компрессора
4×
1 2
3.2.2 Обращение с компрессором
▪ В упаковке. Пользуйтесь вилочным погрузчиком.
▪ Без упаковки. Переносите блок, не торопясь, как показано
здесь:
3.2.3 Как снять принадлежности с
компрессора
1 Снимите принадлежности (часть 1).
a
1×
b
1×
c
1×
d
1×
e
1×
f
3×
2 Снимите крышку для техобслуживания. См. "6.2.2 Как
открыть компрессор"на стр.16.
3 Снимите принадлежности (часть 2).
1× 1×1×1×
i jhg
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации компрессора
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Винт (для экрана проводки управления)
f Кабельная стяжка
g Вспомогательный патрубок трубопровода
газообразного хладагента (контур1: к теплообменнику)
(Ø19,1мм)
h Вспомогательный патрубок трубопровода жидкого
хладагента (контур1: к теплообменнику) (Ø12,7мм)
i Вспомогательный патрубок трубопровода жидкого
хладагента (контур2: к внутренним блокам) (Ø9,5мм)
