13 Технические данные
Справочное руководство для монтажника и пользователя
49
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07

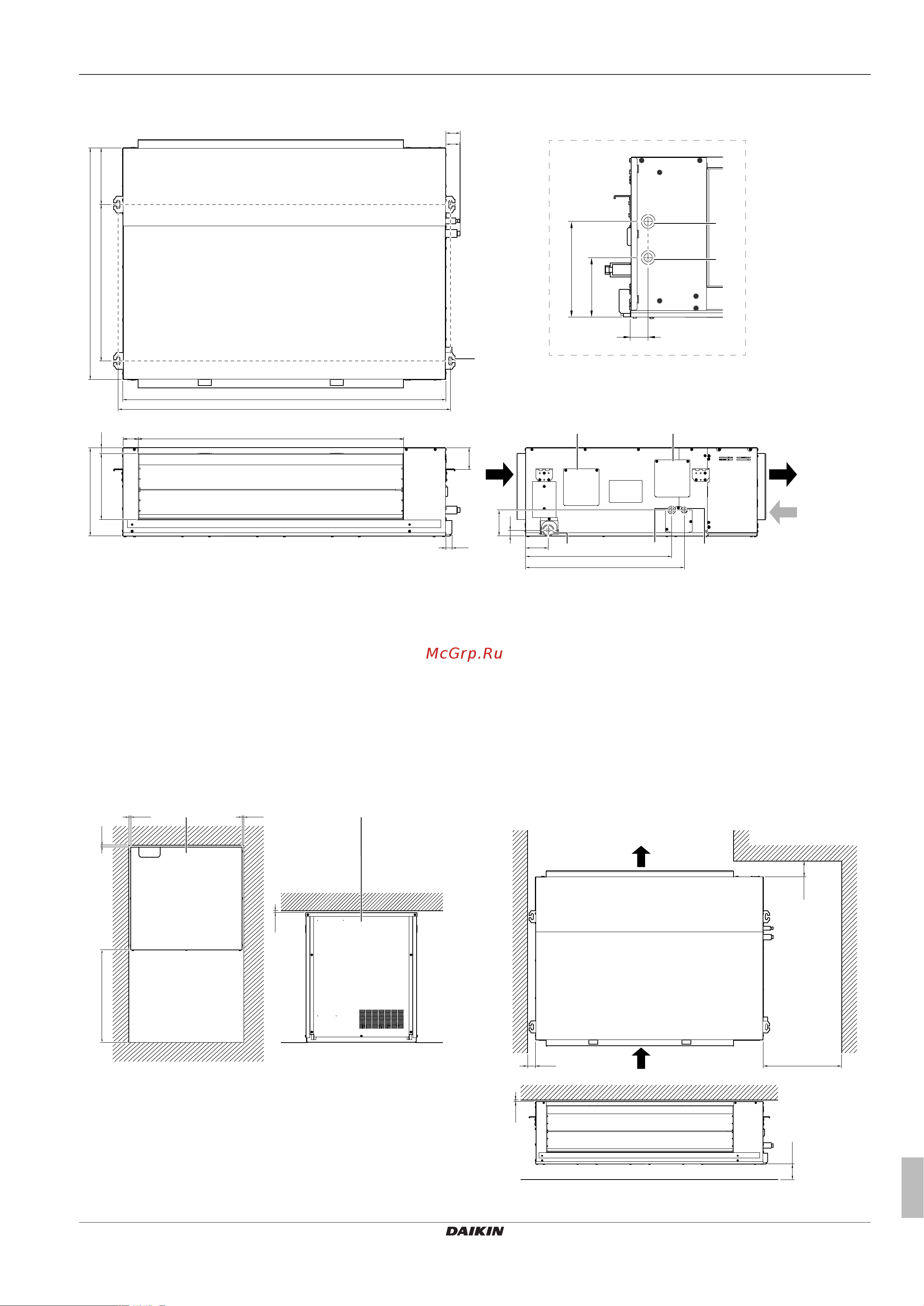

13.3 Габариты: Теплообменник
j
j
A
A
705
149
239
45
255
1498
1456
1044
25
117
102
659
716
62
63
27
397
67 1196
99
26
298
(mm)
2D098826-1
d
f g
i (4×)
h h
ac b
e
a Подсоединение трубопровода жидкого хладагента (паяное соединение Ø12,7мм)
b Подсоединение трубопровода газообразного хладагента (паяное соединение Ø19,1мм)
c Подсоединение сливного трубопровода (VP25)
d Ввод проводки электропитания
e Ввод сигнальной электропроводки
f Сторона всасывания воздуха
g Сторона выпуска воздуха
h Крышка для технического обслуживания
i Подвесной кронштейн
j Шаг подвесной скобы
13.4 Свободное место для
техобслуживания: Компрессор
▪ Свободное место для техобслуживания. Обратите
внимание на следующие требования:
≥10
a
≥10
≥10≥500
≥10
(mm)
3D098835-1
b
a Вид сверху
b Вид спереди
13.5 Свободное место для
техобслуживания:
Теплообменник
▪ Свободное место для техобслуживания. Обратите
внимание на следующие требования:
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
3D098834-1
a Сторона всасывания воздуха
b Сторона выпуска воздуха
