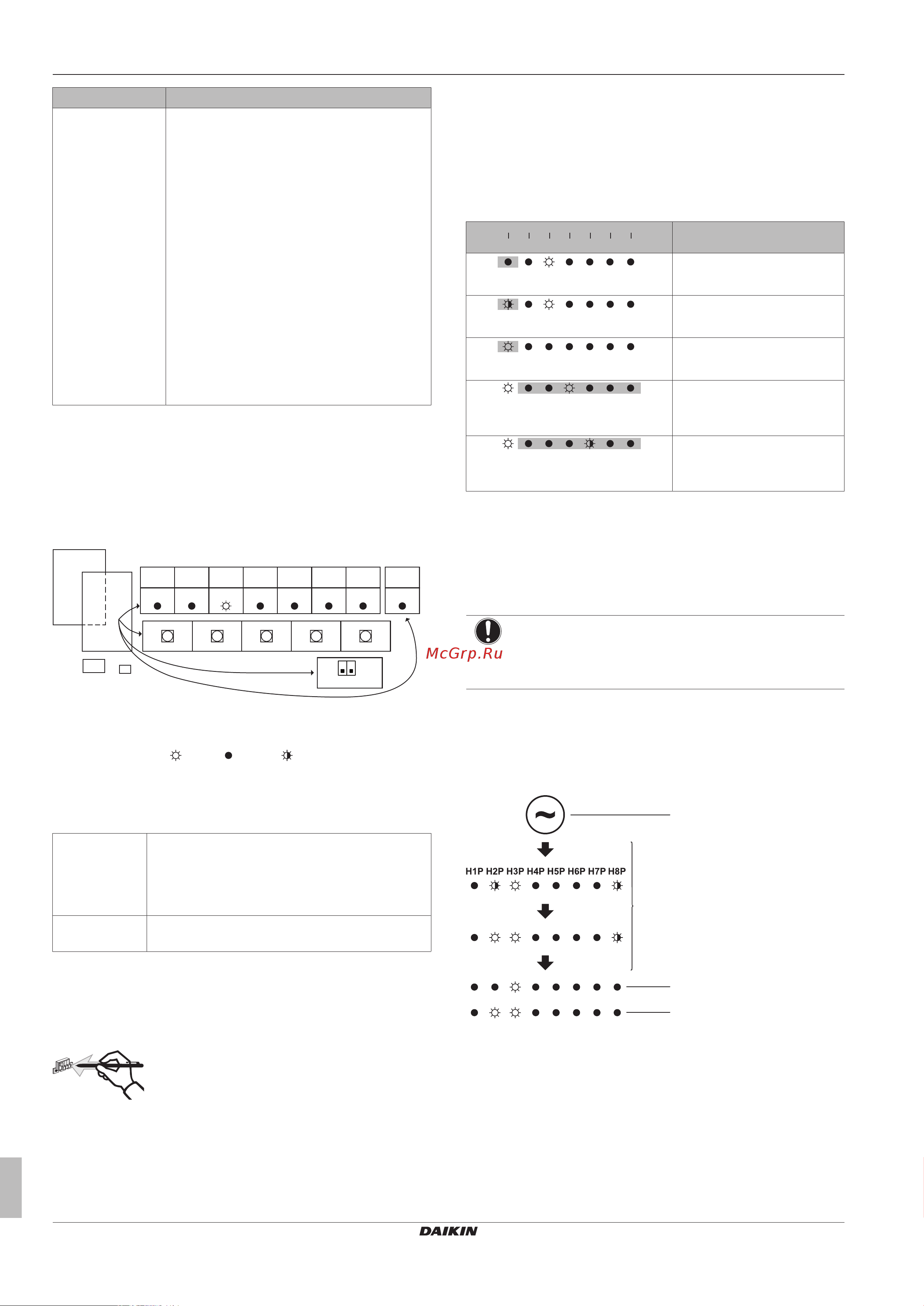

7 Конфигурирование
Справочное руководство для монтажника и пользователя
34
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
Режим Описание
Режим 2
(местные
настройки)
Режим2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
7.2.2 Доступ к элементам местных настроек
См. "6.2.2Как открыть компрессор"на стр.16.
7.2.3 Элементы местных настроек
Местные настройки вводятся с помощью следующих
компонентов:
A1P
A2P
X1M X2M
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P H8P
1 2
OFF
ON
DS1
MULTIDEMANDL.N.O.P.SLAVEMASTERIND
TEST/
HWL
MODE
DS1 DIP-переключатели
BS1~BS5 Нажимные кнопки
H1P~H7P Дисплей с 7 светодиодами
H8P Светодиодный индикатор инициализации
ВКЛ ( ) ВЫКЛ ( ) Мигает ( )
DIP-переключатели
Заводские настройки можно менять, только если монтируется
переключатель режимов охлаждения-обогрева.
DS1‑1 Выбирать режим «ОХЛАЖДЕНИЕ/
ОБОГРЕВ» (см. инструкции к селекторному
переключателю между охлаждением и
обогревом). OFF = не установлено = заводская
настройка
DS1‑2 НЕ ИСПОЛЬЗУЕТСЯ. НЕ МЕНЯЙТЕ ЭТУ
ЗАВОДСКУЮ НАСТРОЙКУ.
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки продолговатым электроизолированным предметом
(например, шариковой ручкой с убранным стержнем).
BS1 MODE: смена заданного режима
BS2 SET: ввод местных настроек
BS3 RETURN: ввод местных настроек
BS4 TEST: тестирование
BS5 RESET: сброс адреса при изменении электропроводки
или при установке дополнительного внутреннего блока
Дисплей с 7 светодиодами
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
H1P Обозначение режима
H2P~H7P Двоичный код, обозначающий параметры и их значения
H8P В местных настройках НЕ используется, но
применяется при инициализации
Пример:
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
Описание
(H1P ВЫКЛ)
Задано по умолчанию
(H1P мигает)
Режим 1
(H1P ВКЛ)
Режим 2
+ + + + +0 0 8 0 0 0
(H2P~H7P = 8 в двоичном коде)
Параметр 8
(в режиме 2)
+ + + + +0 0 0 4 0 0
(H2P~H7P = 4 в двоичном коде)
Значение 4
(в режиме 2)
7.2.4 Доступ к режиму 1 или 2
После включения оборудования дисплей переходит в
положение, заданное по умолчанию. В этом положении
доступны режимы1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
Включите электропитание компрессора, теплообменника и всех
внутренних блоков. Когда связь между компрессором,
теплообменником и внутренними блоками установится в
обычном порядке, показания дисплея будут соответствовать
изображенным ниже (ситуация по умолчанию при поставке с
завода).
10~12 min
b
c
a
a Включение электропитания
b Задано по умолчанию
c Сигнал о сбое
Если через 10~12 минут на дисплее не появились показания,
заданные по умолчанию, проверьте, не отображается ли код
неисправности на пользовательском интерфейсе внутреннего
блока. Устраните неисправность, соответствующую
отображаемому коду. Во-первых, проверьте электропроводку
управления.
